關于正激電路的一點疑問

ID:706724 · 發表于 2024-5-2 18:32

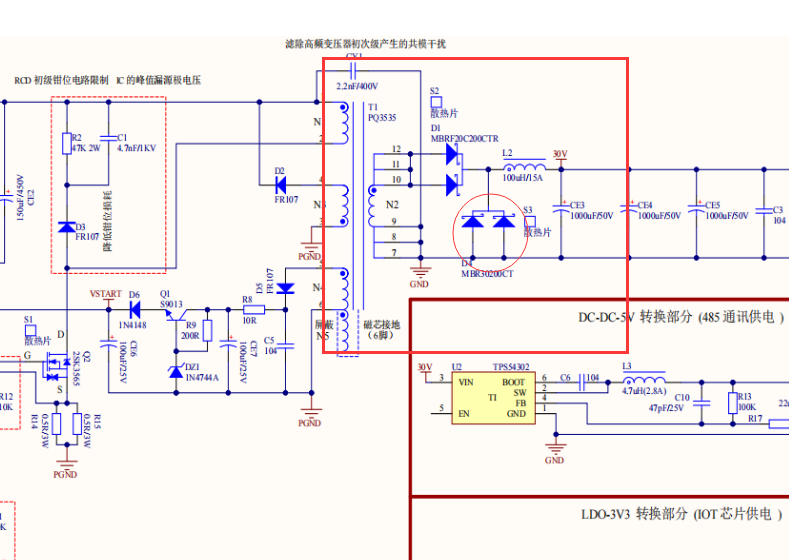

關于單端正激電路的一些疑問,對于要不要續流二極管的問題?在論壇里看了大佬們的圖,有的要,有的不要 .以下圖都是論壇上的圖僅作展示用.

ID:1110945 · 發表于 2024-5-2 21:07

不用說正激開關電源電路是一定要有續流回路的，單(雙)管正激只有一半的時間
在工作，另一半的時間必須要續流。
推挽正激，半橋和全橋在結構上已經自動續流了，不需要再加續流電路了，所以
沒有專門的續流電路。

ID:883242 · 發表于 2024-5-3 11:34

正激必須要續流，但是續流的本質是給磁芯里面的能量一條釋放回路，那么就沒有必要一定要在副邊加續流，只有原邊續流理論上也能滿足要求。
