這個PWM MOS控LED電路有問題沒?

ID:1118574 · 發表于 2024-4-27 17:22

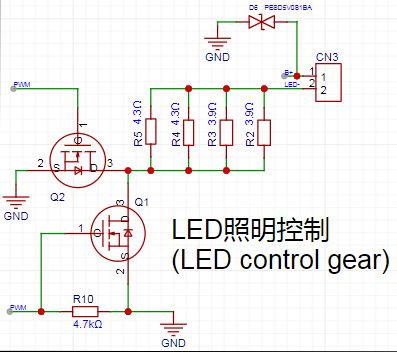

看一下這個PWM MOS控LED電路有問題沒？

ID:68520 · 發表于 2024-4-27 20:30

為什么2個MOS管？、
注意一下MOS管的開啟電壓就行了。
另外建議增加一個G極電阻。

ID:230500 · 發表于 2024-4-28 11:27

沒有問題；如果單顆MOS滿足功率，那去掉一個MOS就可以了

ID:344848 · 發表于 2024-4-28 19:30

由于沒有畫完整的電路，我理解你想通過控制LED的亮度，如果是這個目的，說明設計思路不正確。原因如下：
1、LED需要恒流驅動；
2、你調節LED亮度實際通過高速亮、滅時間實現的，用于照明會產生視覺疲勞，換句話來說，你想利用單片機數碼管動態顯示技術，實現LED照明亮度控制，這是兩碼事。因為沒人不間斷的看單片機的數碼管，特例有人看，但單片機數碼管動態顯示的亮度大大降低，LED照明（或用于筆記本LED顯示屏）對亮度有要求的（專業稱照度），同時對頻閃有嚴格的限制，電視里曾看過類似的事。方法是使用手機錄制LED燈的視頻，來判斷LED燈的優劣，雖不專業但可鑒別LED芯片的優劣；
3、LED芯片的壽命大大降低。

ID:344848 · 發表于 2024-4-29 00:10

你感興趣可登陸TI公司的網站，有專門的調光IC。

ID:344848 · 發表于 2024-4-29 01:03

TI的調光IC的核心是通過控制電流模式的開關電源電路，使之輸出電流大小不同的恒流源。理想恒流源與負載阻抗無關。采用恒流源可使LED發光不頻閃。由于制造工藝的原因，使LED芯片偏差較大，為了芯片不發生頻閃，工作電流恒定，芯片正常工作的壓降參差不齊。芯片工作發熱，增加壓降參差不齊。恒壓源可以通過PWM調節，LED工作時電壓無規律變化，如何得到你的所愿。這也是變頻器要求AC變化到DC，DC變化到AC的過程，增加一個過程效率就會降低。難道芯片設計不清楚這個道理，這也是恒壓源可以PWM的佐證。

ID:1118574 · 發表于 2024-4-29 09:22

longdeng84 發表于 2024-4-27 20:30
為什么2個MOS管？、
注意一下MOS管的開啟電壓就行了。
另外建議增加一個G極電阻。

有G極電阻的
