PX4使用LC-302-GS光流模塊調試(px4固件版本1.14)

ID:1117537 · 發表于 2024-4-25 23:00

光流是在某1個寶上面搜索湖南優象科技光流，購買的LC-302-GS光流LC-302-GS光流：

接線圖及安裝：
光流模塊的接線一定要按照引腳圖來接線（否則容易燒掉）

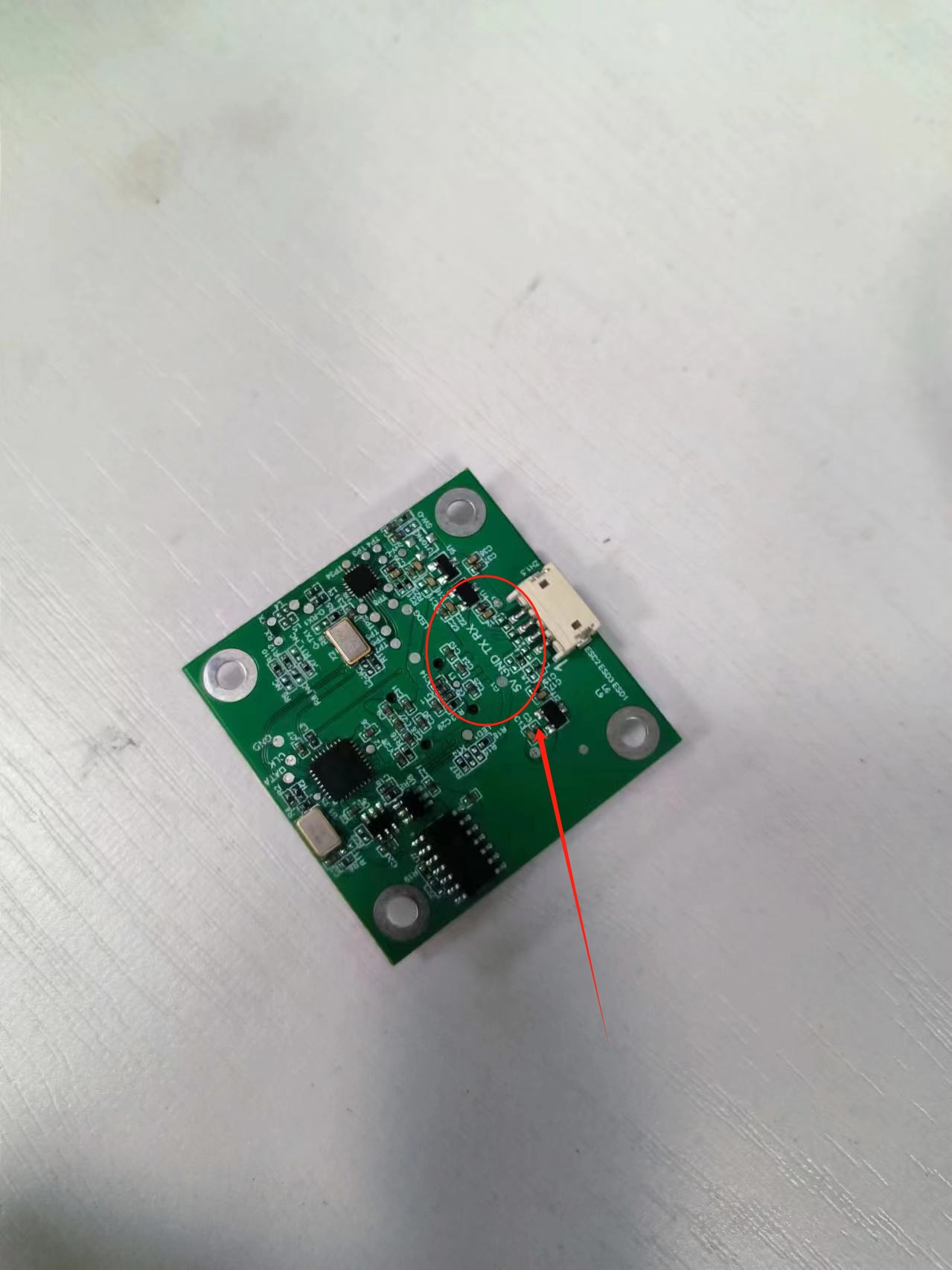

光流模塊背面接口處是有引腳標識的

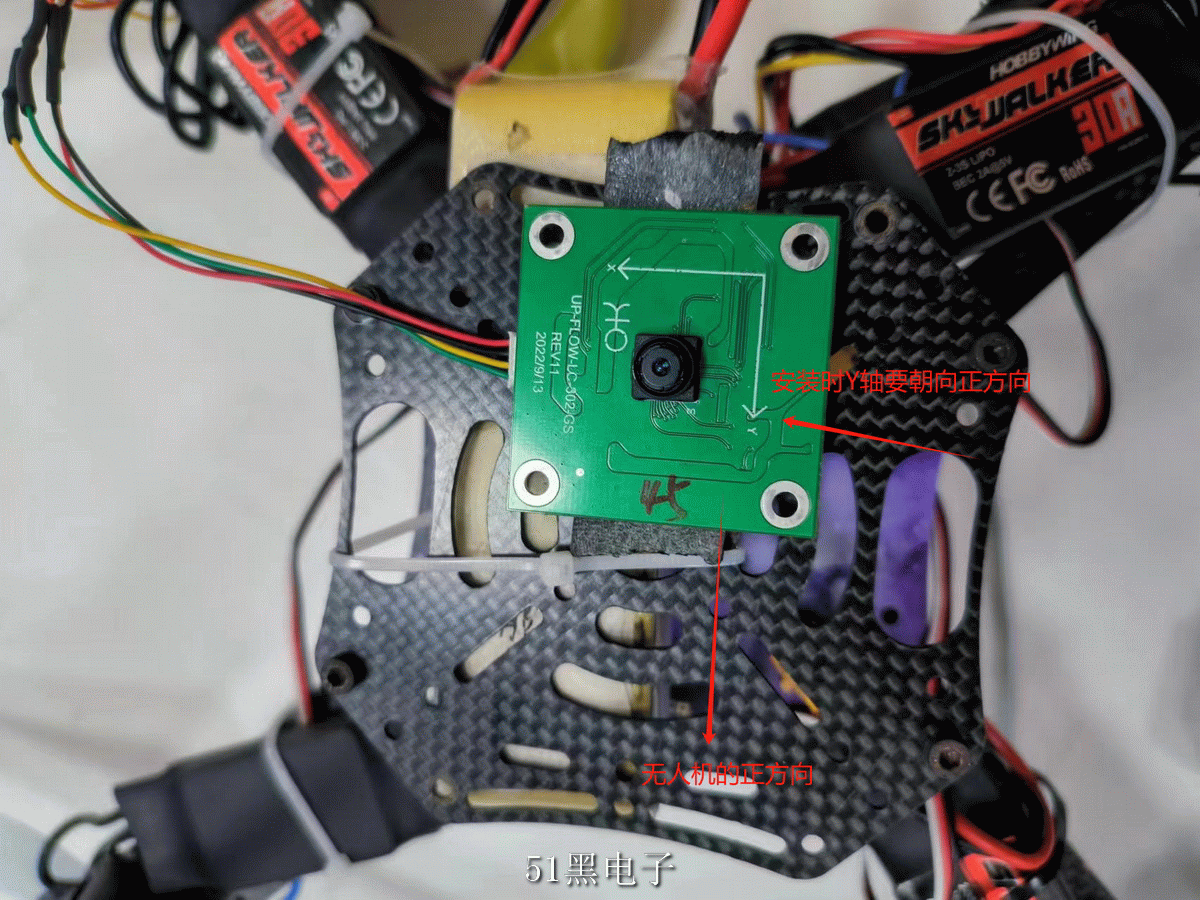

安裝時LC-302-GS光流模塊的Y軸應該朝向無人機的正方向（注意不要裝反了）

在開始調試光流前要先用上位機切換協議：

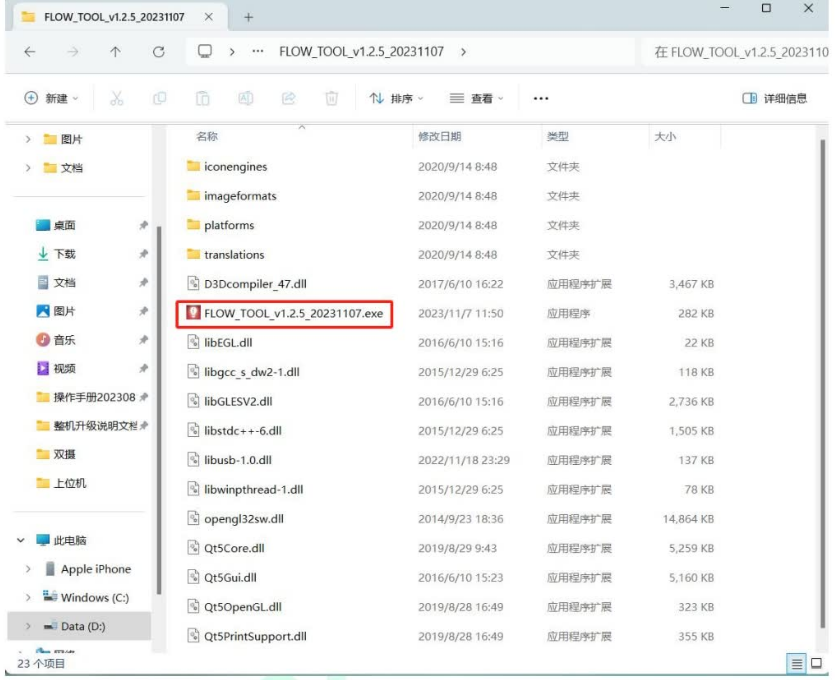

一、雙擊“FLOW_TOOL_v1.2.5_20231107.exe”打開上位機

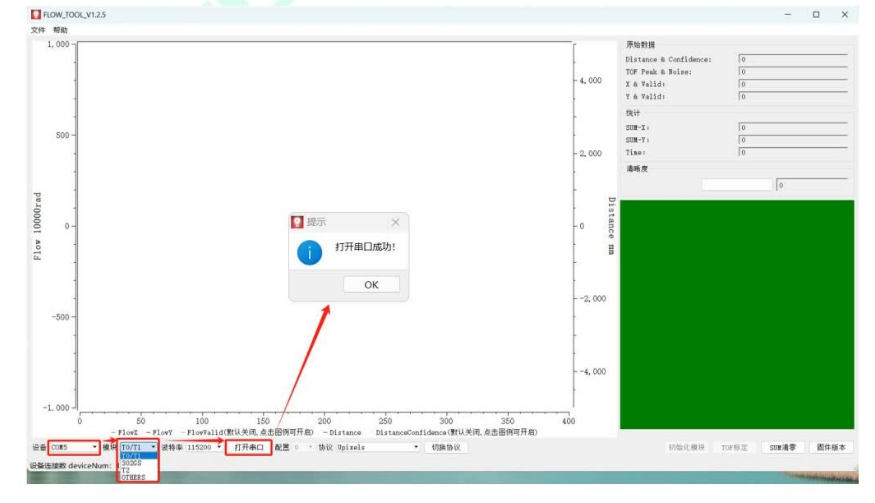

二、選擇對應的“設備”，對應的“模塊”，點擊【打開串口】，提示“打開串口成功”。1、如果串口打開失敗，可以嘗試換一個串口板和連接線，也可以查看選擇的設備是否匹配。

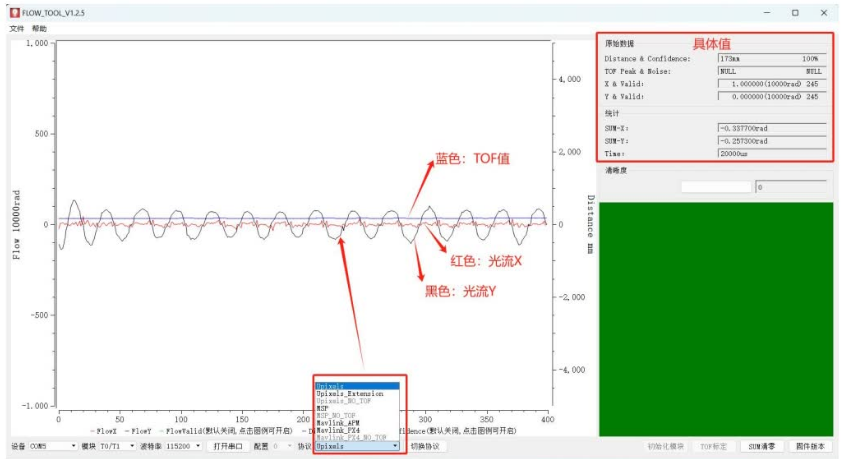

三、選擇與模塊匹配的“協議”，會自動輸出波形，默認顯示TOF和光流數據，藍色波形為TOF值，紅色波形為光流X，黑色波形為光流Y。右上角為具體值。1、要確認模塊是什么協議：可以選擇高亮的協議內容逐一排查，選擇后有波形輸出就代表是該協議；或者直接選擇需要的協議，點擊【切換協議】，切換成功后有波形輸出即可。2、判斷TOF可用：被測面和模塊的距離正確。3、判斷光流可用：用有紋理的被測物，如手掌、有字的書籍等，距離芯片10cm左右的位置，前后或左右均勻滑動，看到光流XY波形均勻有序的輸出。

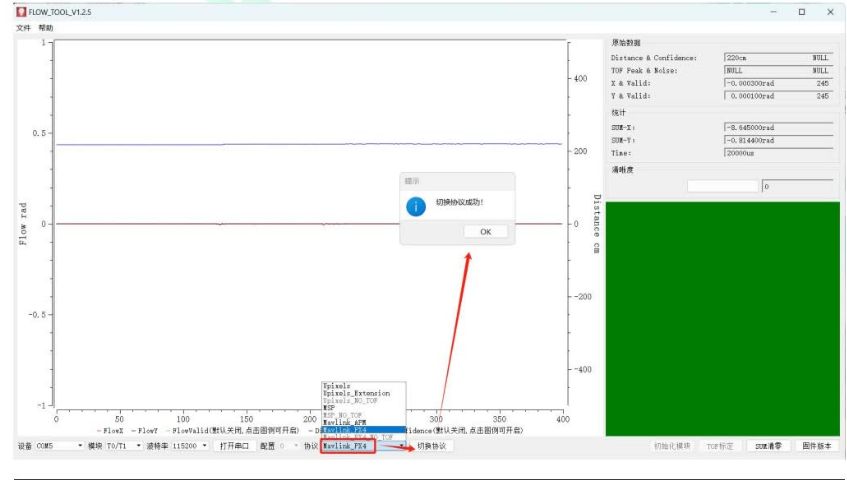

四、切換協議：如果本來是Upixels協議，要切成PX4協議。1、選擇“Mavlink_PX4”，點擊【切換協議】按鈕，提示“切換協議成功”，波形正常輸出。2、如果切換協議失敗了，對模塊重新上電后，打開軟件再次切換。

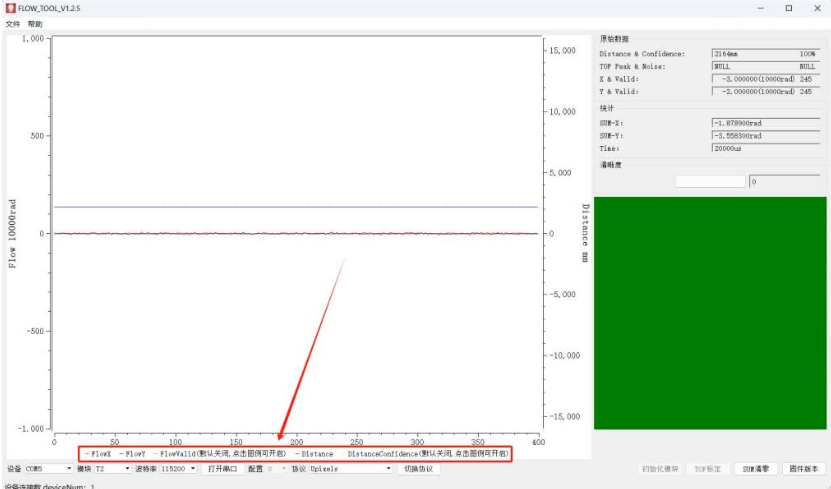

五、波形消失了，可點擊對應的“圖例”開啟，點擊一次“顯示”，再點擊一次“消失” 。

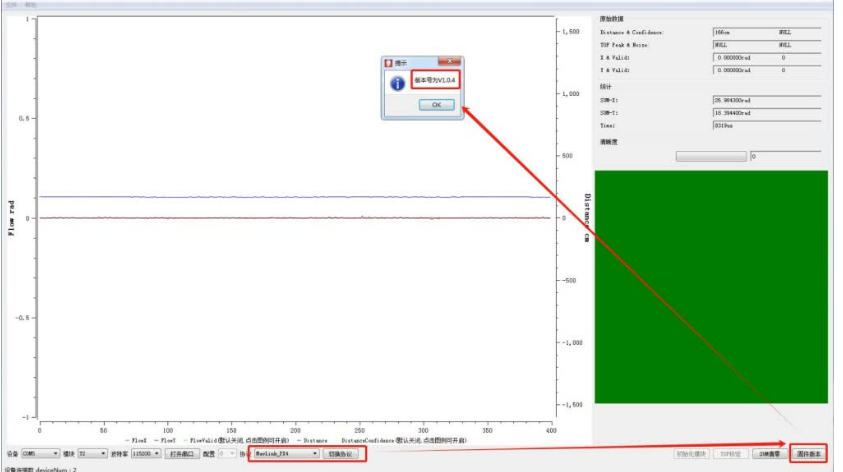

六、查看模塊固件版本號1、切換成PX4協議：選擇“Mavlink_Px4”點擊【切換協議】，切換成功后點擊【固件版本】，彈出具體的版本號提示框。

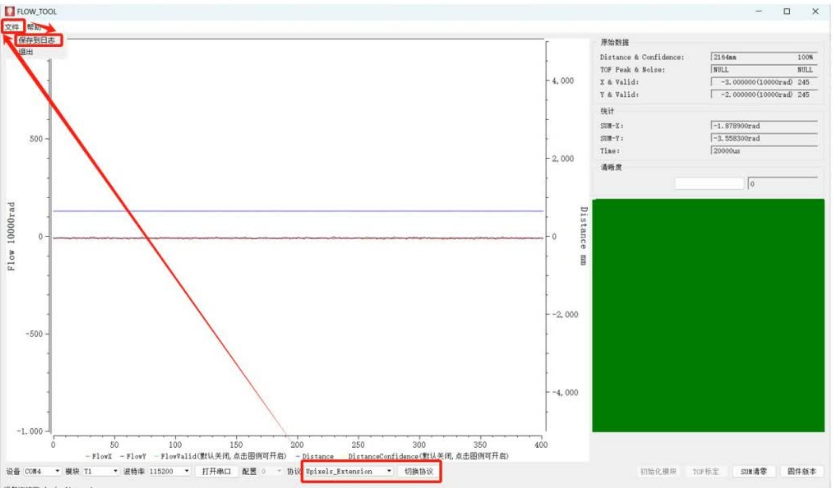

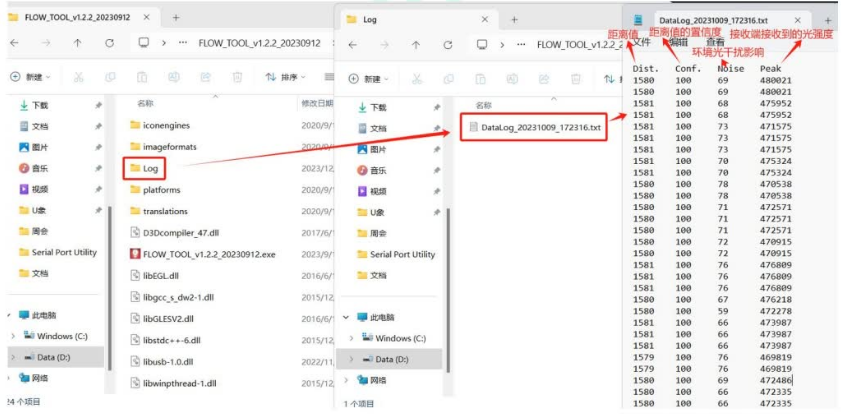

七、打印日志：TOF高低距離切換時，可以查看是否有中間值1、切換成優象擴展協議：選擇“Upixels_Extension”點擊【切換協議】；2、點擊左上角“文件”，“保存日志”（從點擊“保存日志”開始記錄數據，到關閉程序截止）；3、日志保存在應用程序的log文件夾下，根據時間查看最新的就是最后保存的日志。

切換好協議后就可以開始調試了。

開始調試：

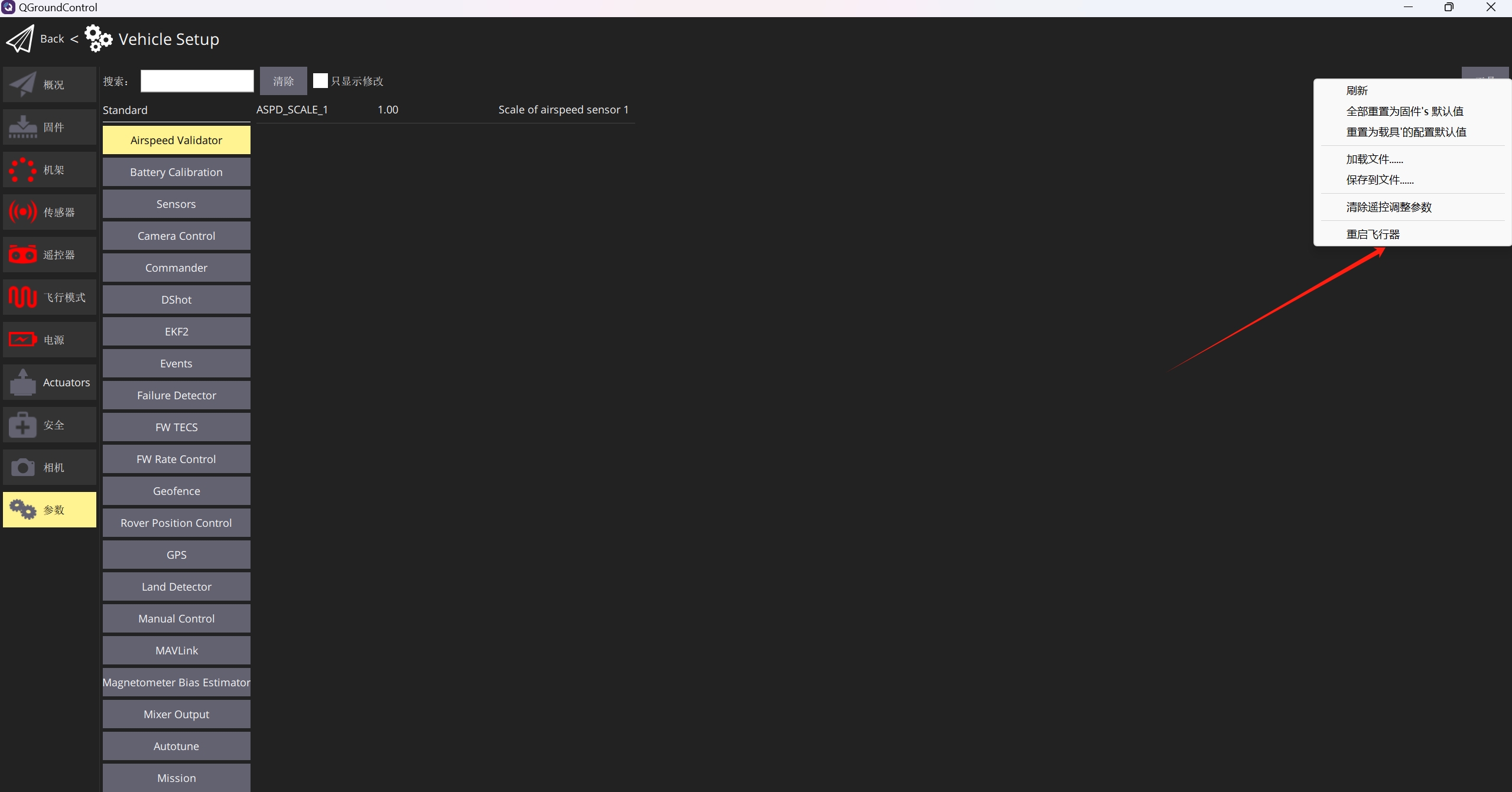

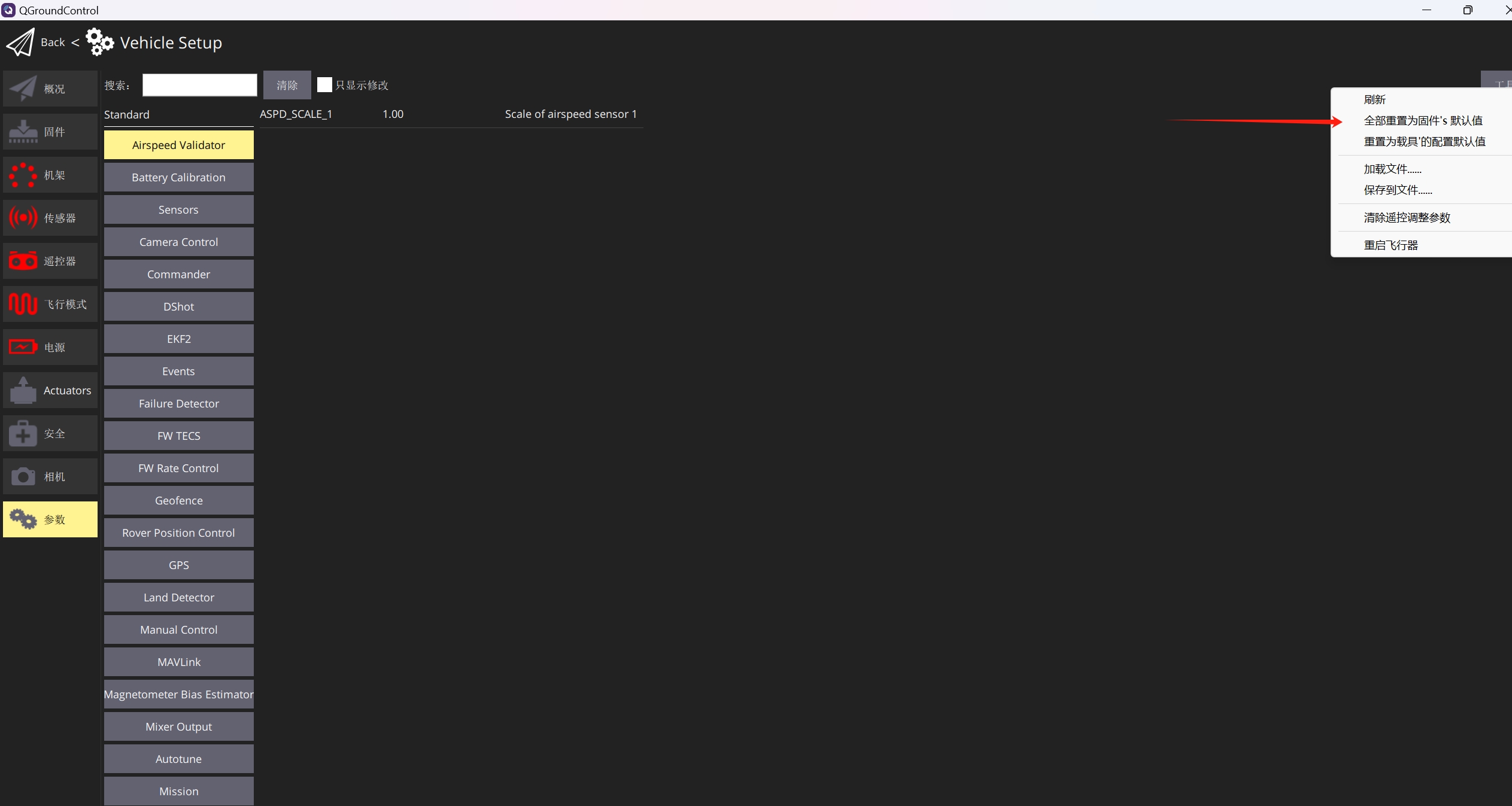

1.在開始任何配置之前，建議將 QGroundControl 地面站中的參數全部重置為固件的默認值，并重新啟動飛行器。這樣可以確保從一個干凈的狀態開始配置，避免之前的設置對新配置產生干擾。

2.在地面站中搜索 MAV_2_CONFIG 參數，并將其配置為使用 TELEM 2 端口。MAVLink 協議的正確配置是確保飛行器與地面站之間通信的關鍵。修改后需要重新啟動飛行器以使更改生效。

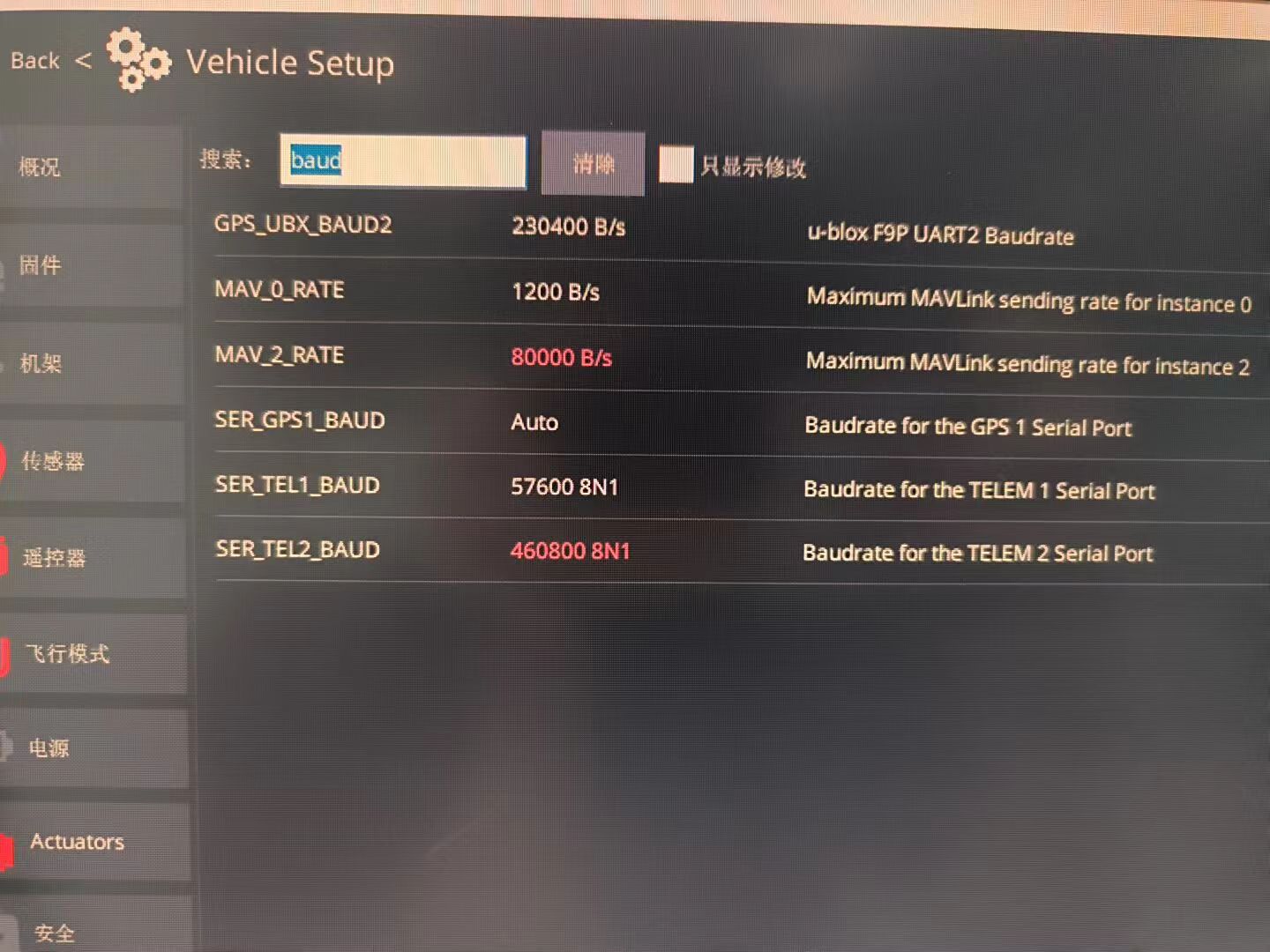

3.在地面站中搜索 BAUD 參數，并將 SER_TEL2_BAUD 波特率設置為460800（和UP-T2的波特率是不同的），這是一種常見的波特率設置，適用于大多數光流傳感器。另外，將 MAV_2_RATE 設置為更高的數值，如80000，以提高傳輸數據的速率和精度。

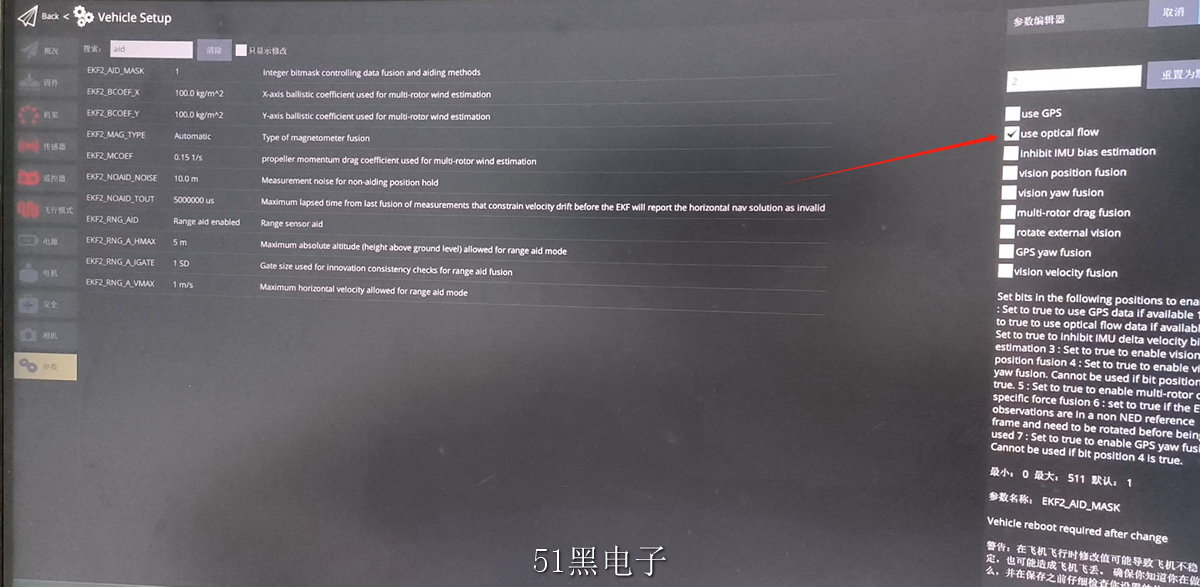

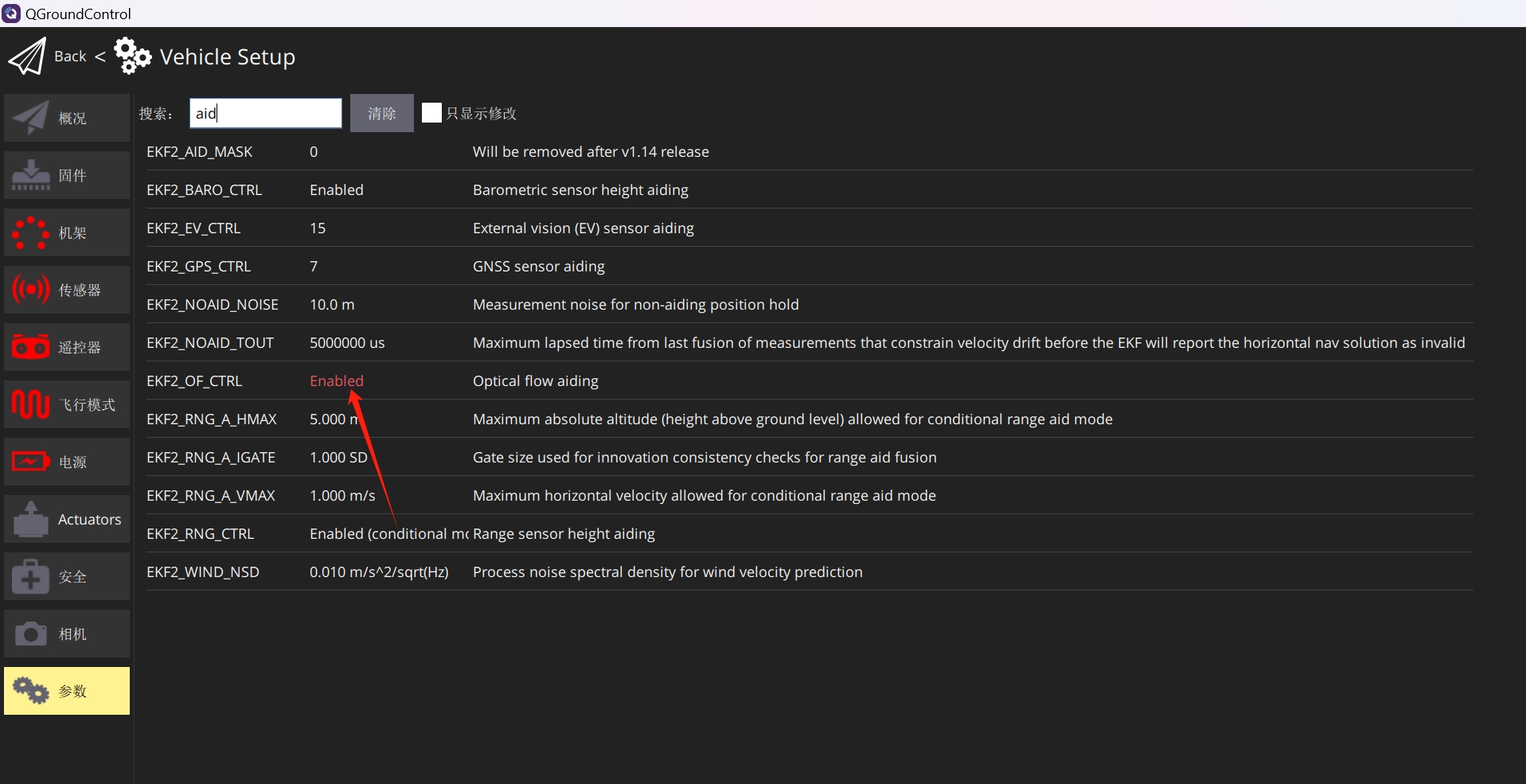

4.搜索aid找到 EKF2_AID_MASK 調整使用光流“use optical flow”，因為飛控的版本不一樣，有些是單獨打開光流的，在EKF2_OF_CTRL選擇Enabled，打開光流輔助。（兩張圖分別是不同的版本）

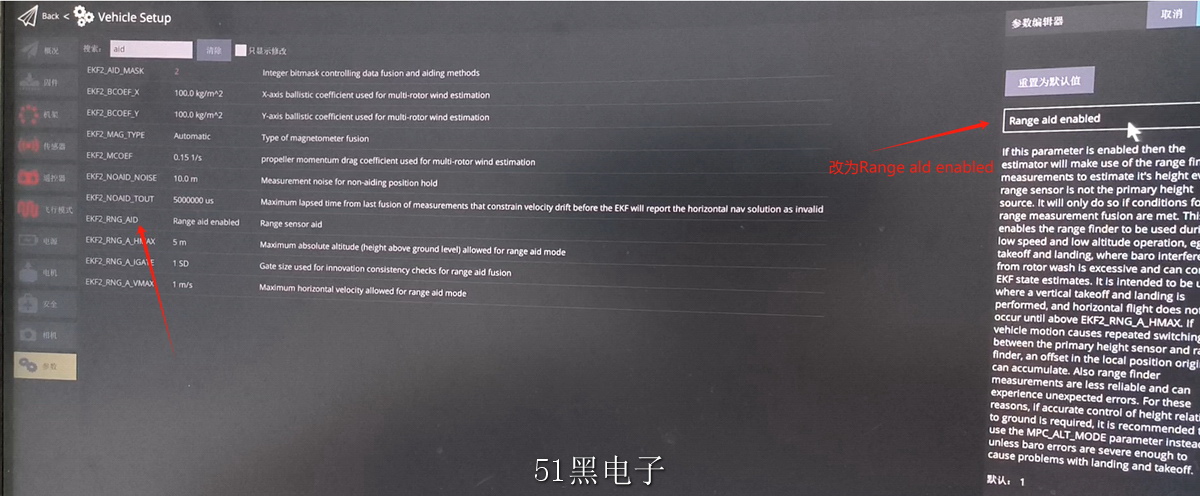

5.在地面站中找到 EKF_RNG_AID 參數并將其設置為 Range aid enabled，這將啟用激光雷達數據的融合。激光雷達可以提供精確的距離信息，有助于提高飛行器在低高度環境下的穩定性和精度。

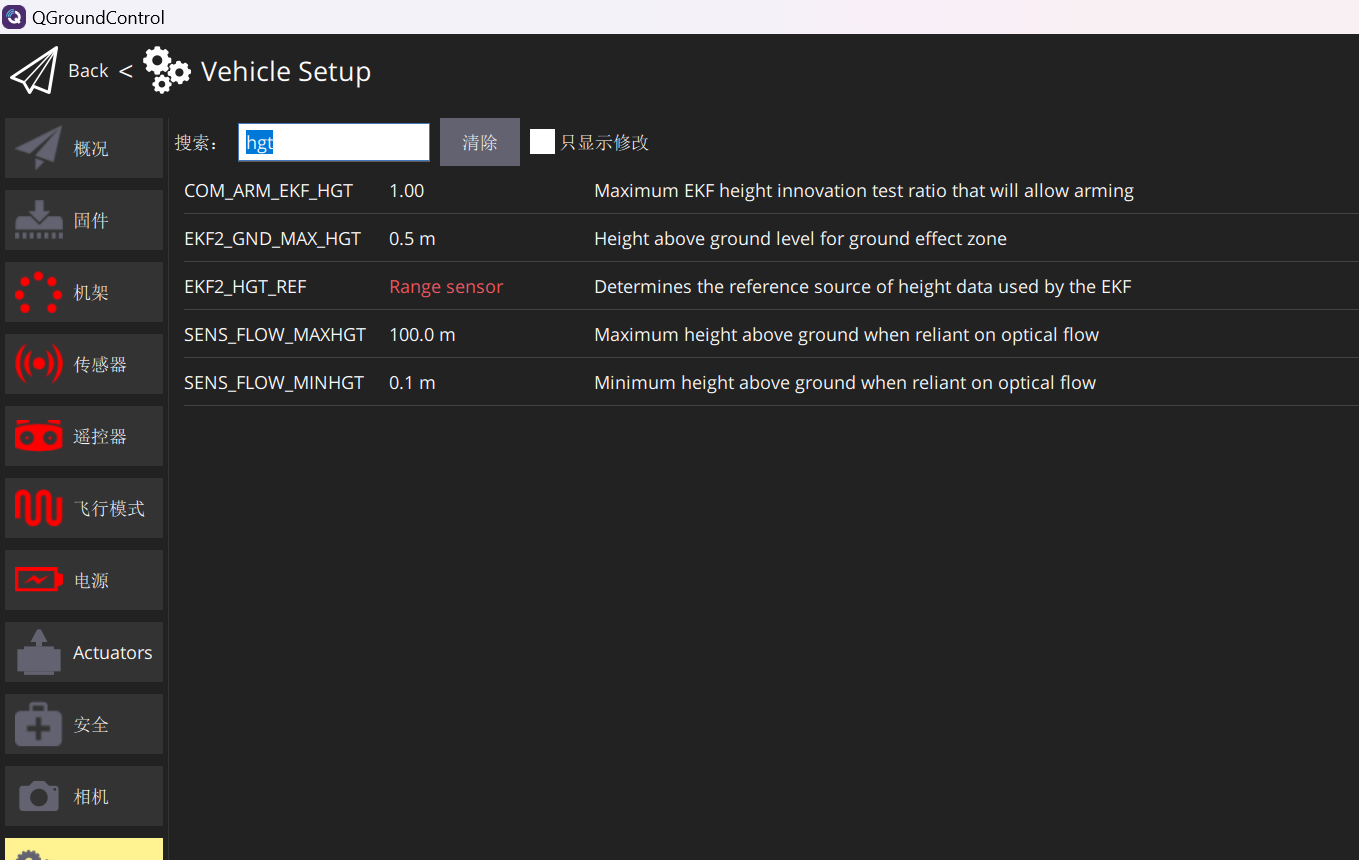

6.高度來源：搜索hgt ，找到EKF2_HGT_MODE ,選擇Range sensor 激光雷達。

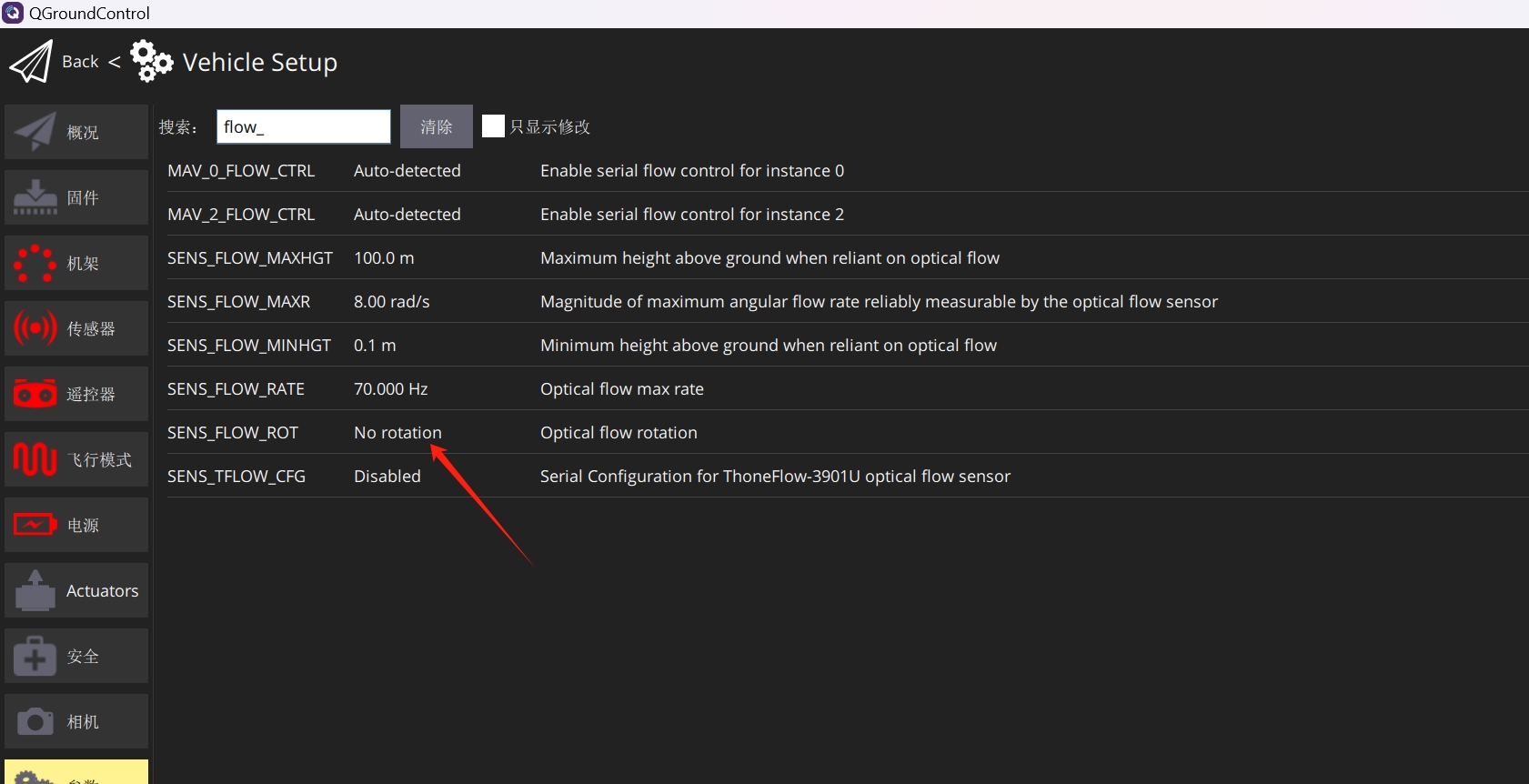

7.光流的安裝方向：根據飛行器實際的光流傳感器安裝方向，調整 SENS_FLOW_ROT 參數。通常將其設置為 No rotation，但根據具體情況可能需要進行調整。確保光流傳感器的安裝方向正確可以保證其提供準確的運動信息。

8.完成所有參數調整后，務必重新啟動飛行器以使配置生效。這樣可以確保新的參數設置被正確加載并應用。

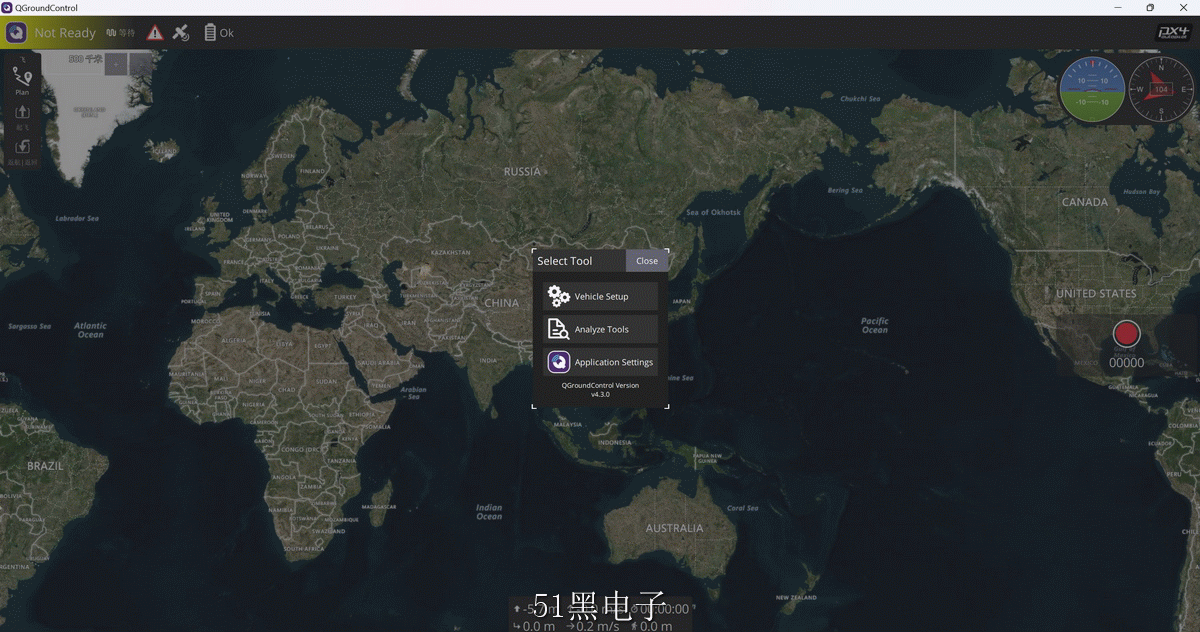

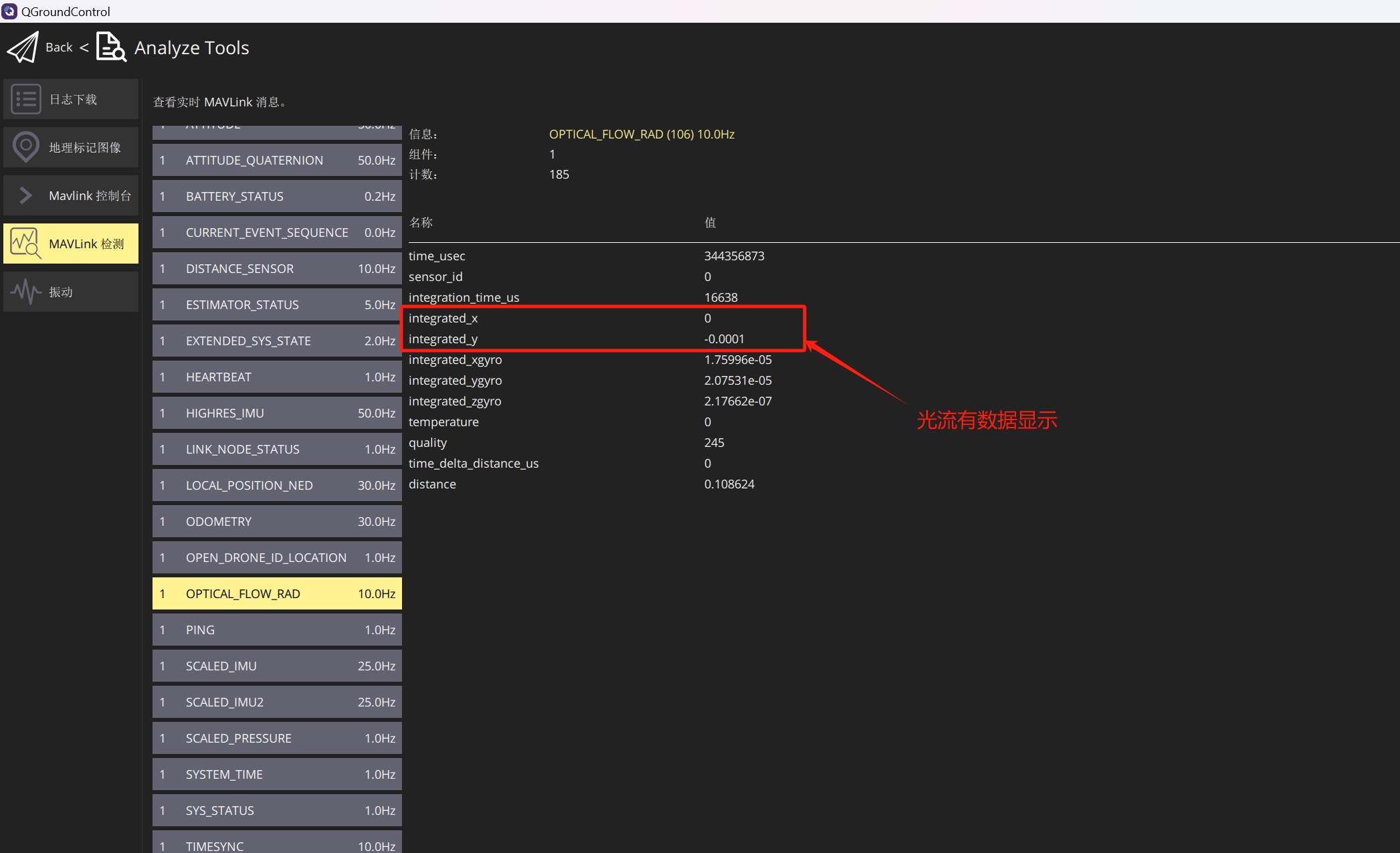

9.在地面站打開analyze Tools ，點擊MAVLink檢測，查看OPTICAL_FLOW_RAD,可以看到integrated_x,integrated_y有數據出來，這樣光流就調試好了。
