下載附件

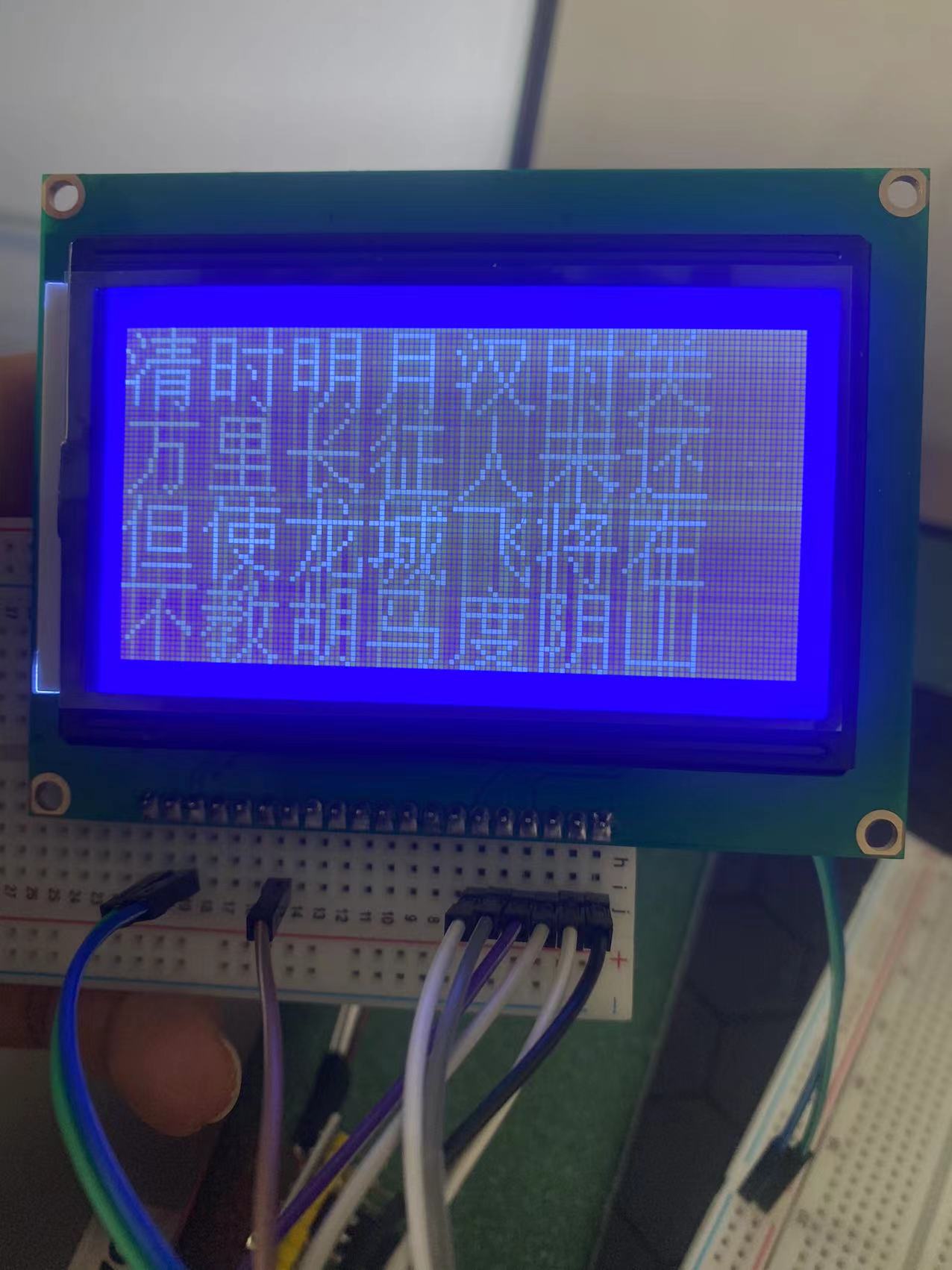

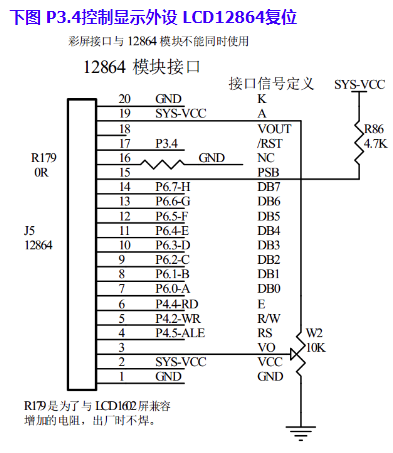

圖1
2024-3-28 14:49 上傳
下載附件
2024-3-28 14:49 上傳

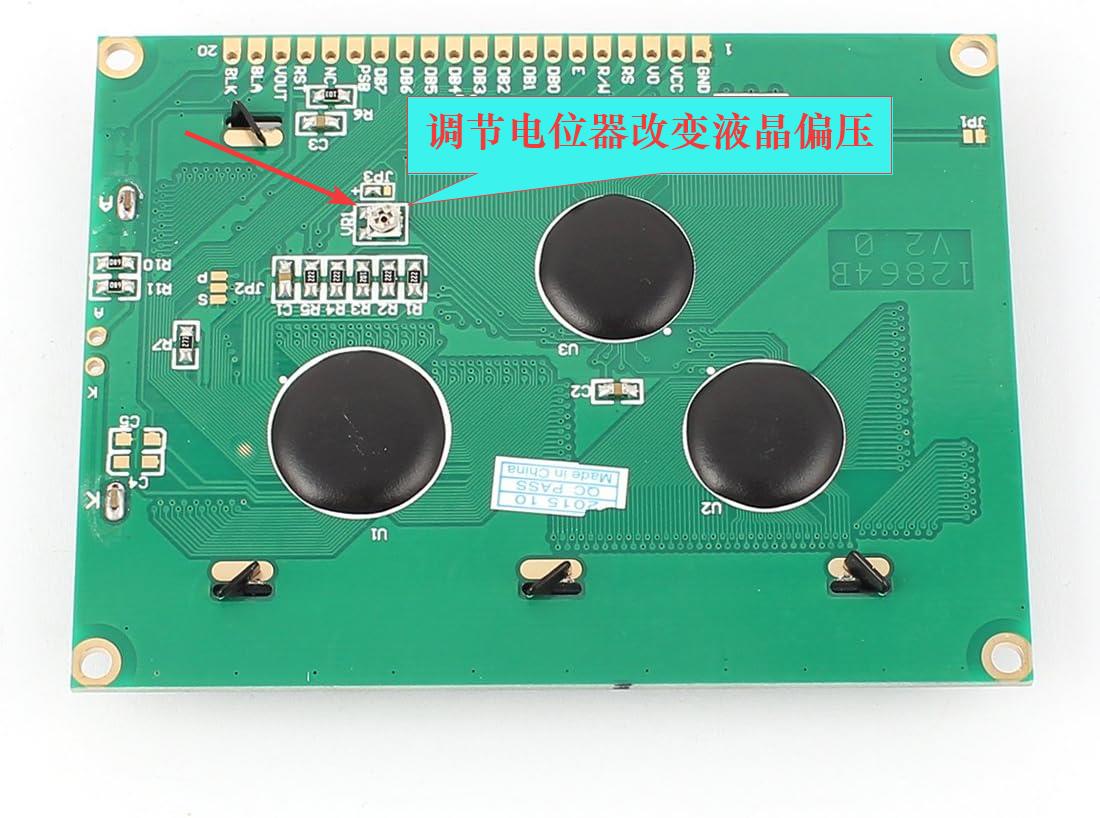

求教LCD12864如何調節 代碼如下：.h文件》》
#ifndef __lcd12864_H_
#define __lcd12864_H_
#include "sys.h"
#define WRITE_CMD 0xF8 // 寫命令
#define WRITE_DAT 0xFA // 寫數據
// 接口(SID: PB1 SCLK: PB0)
#define SID PBout(9)
#define SCLK PBout(8)
void lcd_GPIO_init(void);
void Lcd_Init(void);
void SendByte(u8 Dbyte);
void LCD_Clear(void);
void LCD_Display_Words(uint8_t x, uint8_t y, uint8_t *str);
void LCD_Display_Picture(uint8_t *img);
void Lcd_WriteData(u8 Dat);
void Lcd_WriteCmd(u8 Cmd);
#endif
.c》》
#include "lcd.H"
#include "delay.h"
/*!
* @brief GPIO_init
* @since v1.0
* @param None
*/
void lcd_GPIO_init()
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); // 使能PB,PE端口時鐘
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9 | GPIO_Pin_8; // LED0-->PB.5 端口配置
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 推挽輸出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // IO口速度為50MHz
GPIO_Init(GPIOB, &GPIO_InitStructure); // 根據設定參數初始化GPIOB.5
// GPIO_SetBits(GPIOB, GPIO_Pin_5); // PB.5 輸出高
SID = 1;
SCLK = 1;
}
/* 字符顯示RAM地址 4行8列 */
u8 LCD_addr[4][8] = {
{0x80, 0x81, 0x82, 0x83, 0x84, 0x85, 0x86, 0x87}, // 第一行
{0x90, 0x91, 0x92, 0x93, 0x94, 0x95, 0x96, 0x97}, // 第二行
{0x88, 0x89, 0x8A, 0x8B, 0x8C, 0x8D, 0x8E, 0x8F}, // 第三行
{0x98, 0x99, 0x9A, 0x9B, 0x9C, 0x9D, 0x9E, 0x9F} // 第四行
};
/*!
* @brief LCD串行發送一個字節
* @since v1.0
* @param byte 寫入字節
* @author Z小旋
*/
void SendByte(u8 byte)
{
u8 i;
for (i = 0; i < 8; i++)
{
if ((byte << i) & 0x80) // 0x80(1000 0000) 只會保留最高位
{
SID = 1; // 引腳輸出高電平，代表發送1
}
else
{
SID = 0; // 引腳輸出低電平，代表發送0
}
/*或
SID = (Dbyte << i) & 0x80;
上面那樣為了方便理解
*/
SCLK = 0; // 時鐘線置低 允許SID變化
delay_us(5); // 延時使數據寫入
SCLK = 1; // 拉高時鐘，讓從機讀SID
}
}
/*!
* @brief LCD寫指令
* @since v1.0
* @param Cmd 要寫入的指令
* @author Z小旋
*/
void Lcd_WriteCmd(u8 Cmd)
{
delay_ms(1); // 由于我們沒有寫LCD正忙的檢測，所以直接延時1ms，使每次寫入數據或指令間隔大于1ms 便可不用寫忙狀態檢測
SendByte(WRITE_CMD); // 11111,RW(0),RS(0),0
SendByte(0xf0 & Cmd); // 高四位
SendByte(Cmd << 4); // 低四位(先執行<<)
}
/*!
* @brief LCD寫數據
* @since v1.0
* @param Dat 要寫入的數據
* @author Z小旋
*/
void Lcd_WriteData(u8 Dat)
{
delay_ms(1);
SendByte(WRITE_DAT); // 11111,RW(0),RS(1),0
SendByte(0xf0 & Dat); // 高四位
SendByte(Dat << 4); // 低四位(先執行<<)
}
/*!
* @brief LCD初始化
* @since v1.0
* @param None
* @author Z小旋
*/
void Lcd_Init(void)
{
delay_ms(50); // 等待液晶自檢（延時>40ms）
Lcd_WriteCmd(0x30); // 功能設定:選擇基本指令集
delay_ms(1); // 延時>100us
Lcd_WriteCmd(0x30); // 功能設定:選擇8bit數據流
delay_ms(1); // 延時>37us
Lcd_WriteCmd(0x0c); // 開顯示
delay_ms(1); // 延時>100us
Lcd_WriteCmd(0x01); // 清除顯示，并且設定地址指針為00H
delay_ms(30); // 延時>10ms
Lcd_WriteCmd(0x06); // 進入設定點，初始化完成
}
/*!
* @brief 顯示字符或漢字
* @since v1.0
* @param x: row(0~3)
* @param y: line(0~7)
* @param str: 要顯示的字符或漢字
* @author Z小旋
*/
void LCD_Display_Words(uint8_t x, uint8_t y, uint8_t *str)
{
Lcd_WriteCmd(LCD_addr[x][y]); // 寫初始光標位置
while (*str > 0)
{
Lcd_WriteData(*str); // 寫數據
str++;
}
}
/*!
* @brief 顯示圖片
* @since v1.0
* @param *pic 圖片地址
* @author
*/
void LCD_Display_Picture(uint8_t *img)
{
uint8_t x, y, i;
Lcd_WriteCmd(0x34); // 切換到擴充指令
Lcd_WriteCmd(0x34); // 關閉圖形顯示
for (i = 0; i < 1; i++) // 上下屏寫入
{
for (y = 0; y < 32; y++) // 垂直Y寫32次
{
for (x = 0; x < 8; x++) // 橫向X寫8次
{
Lcd_WriteCmd(0x80 + y); // 行地址
Lcd_WriteCmd(0x80 + x + i); // 列地址
Lcd_WriteData(*img++); // 寫高位字節數據 D15－D8
Lcd_WriteData(*img++); // 寫低位字節數據 D7－D0
}
}
}
Lcd_WriteCmd(0x36); // 打開圖形顯示
Lcd_WriteCmd(0x30); // 切換回基本指令
}
/*!
* @brief 清屏函數
* @since v1.0
* @param None
* @author Z小旋
*/
void LCD_Clear(void)
{
Lcd_WriteCmd(0x01); // 清屏指令
delay_ms(2); // 延時以待液晶穩定【至少1.6ms】
}
main》》
#include "stm32f10x.h"
#include "sys.h"
#include "lcd.h"
#include "delay.h"
#include "usart.h"
#include "adc.h"
int main(void)
{
uart_init(115200);
delay_init();
lcd_GPIO_init();
Lcd_Init();
while (1) {
/*漢字顯示*/
LCD_Display_Words(0, 0, "清時明月漢時關");
LCD_Display_Words(1, 0, "萬里長征人未還");
LCD_Display_Words(2, 0, "但使龍城飛將在");
LCD_Display_Words(3, 0, "不教胡馬度陰山");
}
}
|
|
