51單片機SL8023驅動磁保持繼電器

[復制鏈接]
ID:962485 發表于 2024-3-17 17:57 | 顯示全部樓層 |閱讀模式

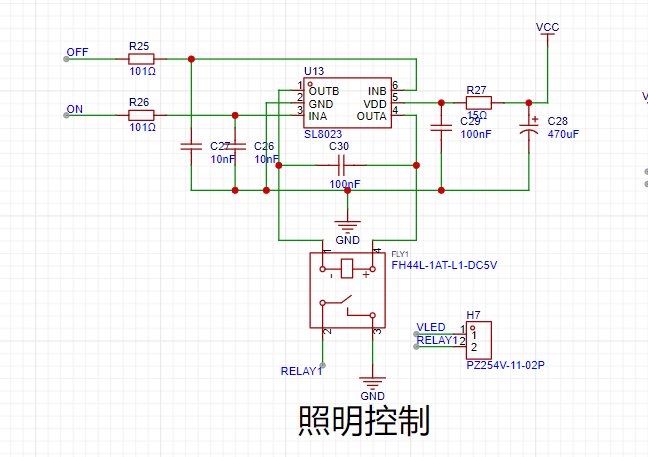

各位老哥,請教一下這個SL8023芯片Vdd引腳上串接的電阻R27時啥作用的,這個阻值合適嗎,想用SL8023驅動磁保持繼電器,結合51單片機實現LED燈的亮滅控制,各位老哥看看有啥需要改進的地方嗎
回復

使用道具 舉報

ID:883242 發表于 2024-3-17 20:52 | 顯示全部樓層
直接用就行了,串聯的那個Rs在手冊上也沒說是多少,短路就行。
回復

使用道具 舉報

ID:962485 發表于 2024-3-17 22:23 | 顯示全部樓層
Hephaestus 發表于 2024-3-17 20:52
直接用就行了,串聯的那個Rs在手冊上也沒說是多少,短路就行。

謝謝老哥,那兩邊的電容還是要的吧,電源濾波,但電源我已經是DC變換出來的了,上一級電源輸出端也有電容濾波,這的電容還有必要嗎,謝謝老哥
回復

使用道具 舉報
