T12電烙鐵STM32F103C8T6版

  [復制鏈接]
跳轉到指定樓層
樓主
T12_STM32F103C8T6版

經過一天時間畫板，等了幾天今天(2024年元宵節)終于PCB到了，

手工焊上元件！


使用拆機的農行K寶屏 ：LCD12864_st7567 最終測試OK !

分享所需文件！懶得自己畫圖的朋友可以用我畫的PCB文件直接打板。

顯示屏引腳定義：7針SPI_12864  GND  VCC  DO  DI  RES  DC  CS

/****************************************************************************

固件修正：v2.1

  1.修正休眠后無法手柄喚醒問題

  2.設置默認溫度280

  3.設置最高溫度450

為方便網友DIY 增加：中景園0.96寸 7針_SPI_OLED12864 固件

**********************************************************************************/

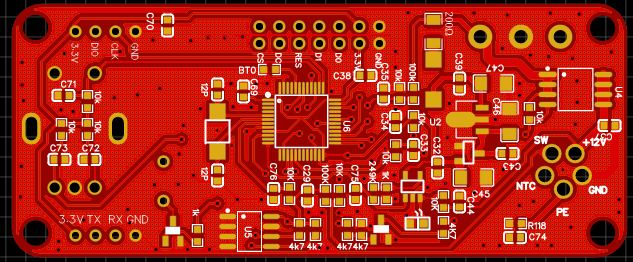

頂層圖

頂層圖

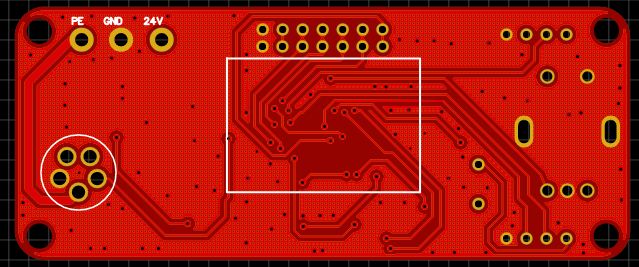

底層圖

底層圖

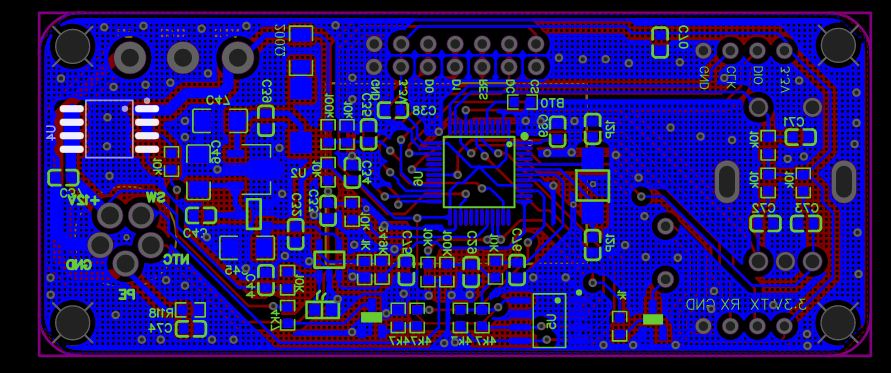

仿真正面

仿真正面

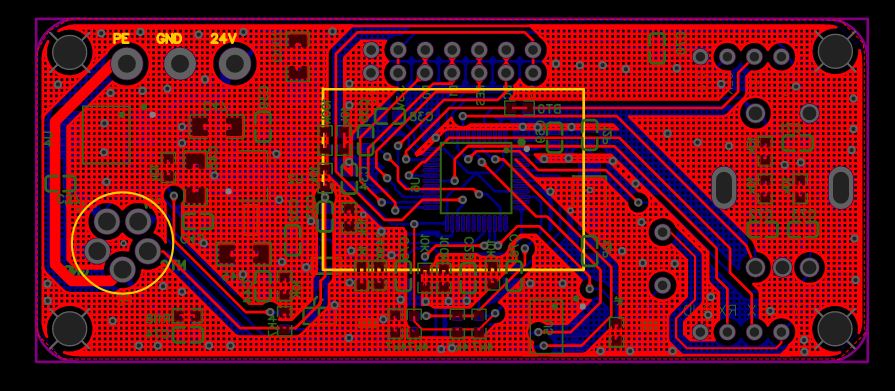

仿真背面

仿真背面

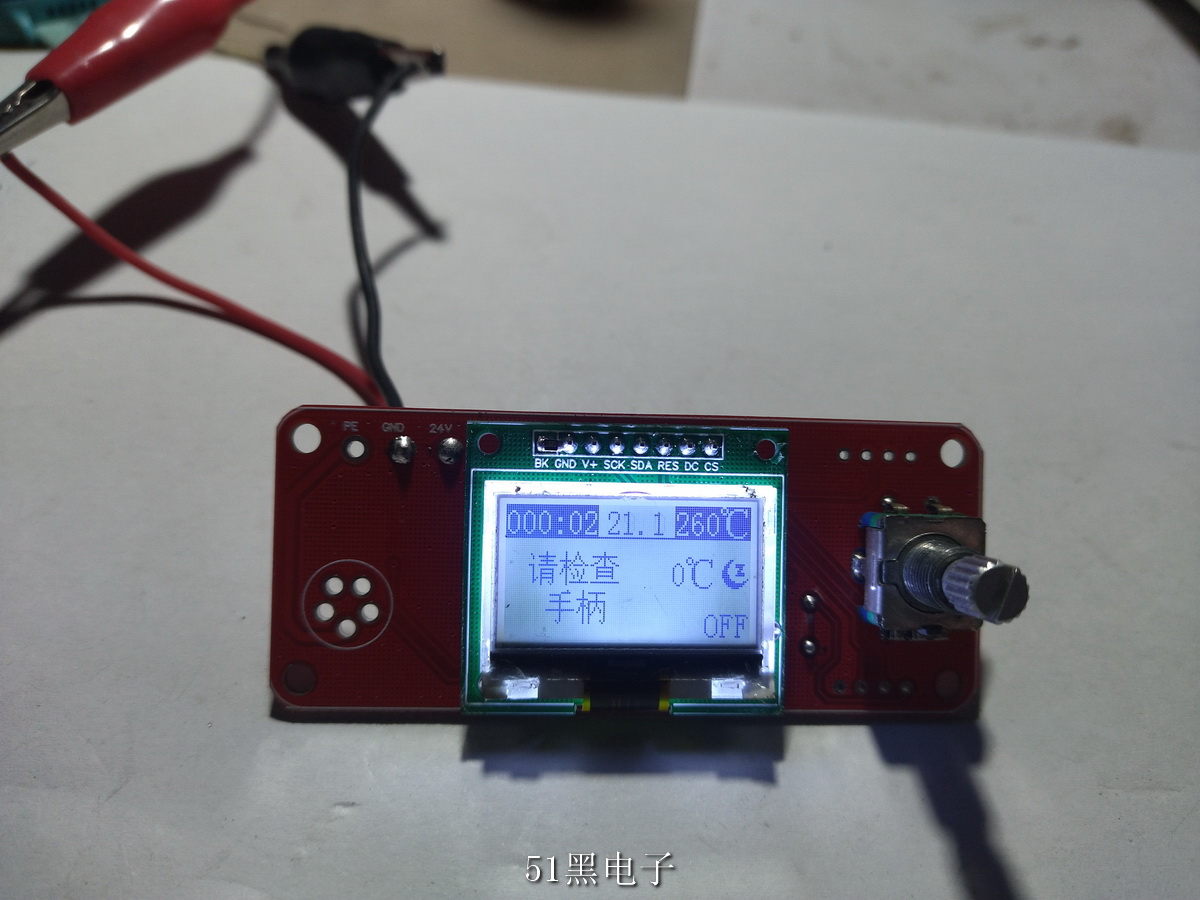

正面圖

正面圖

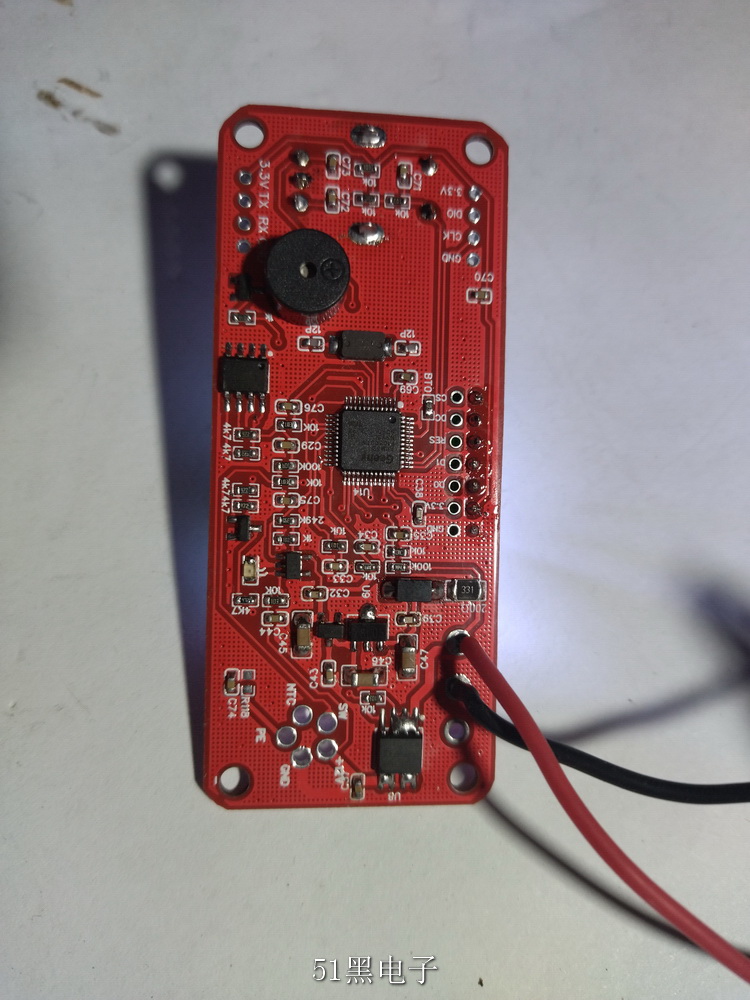

背面

背面

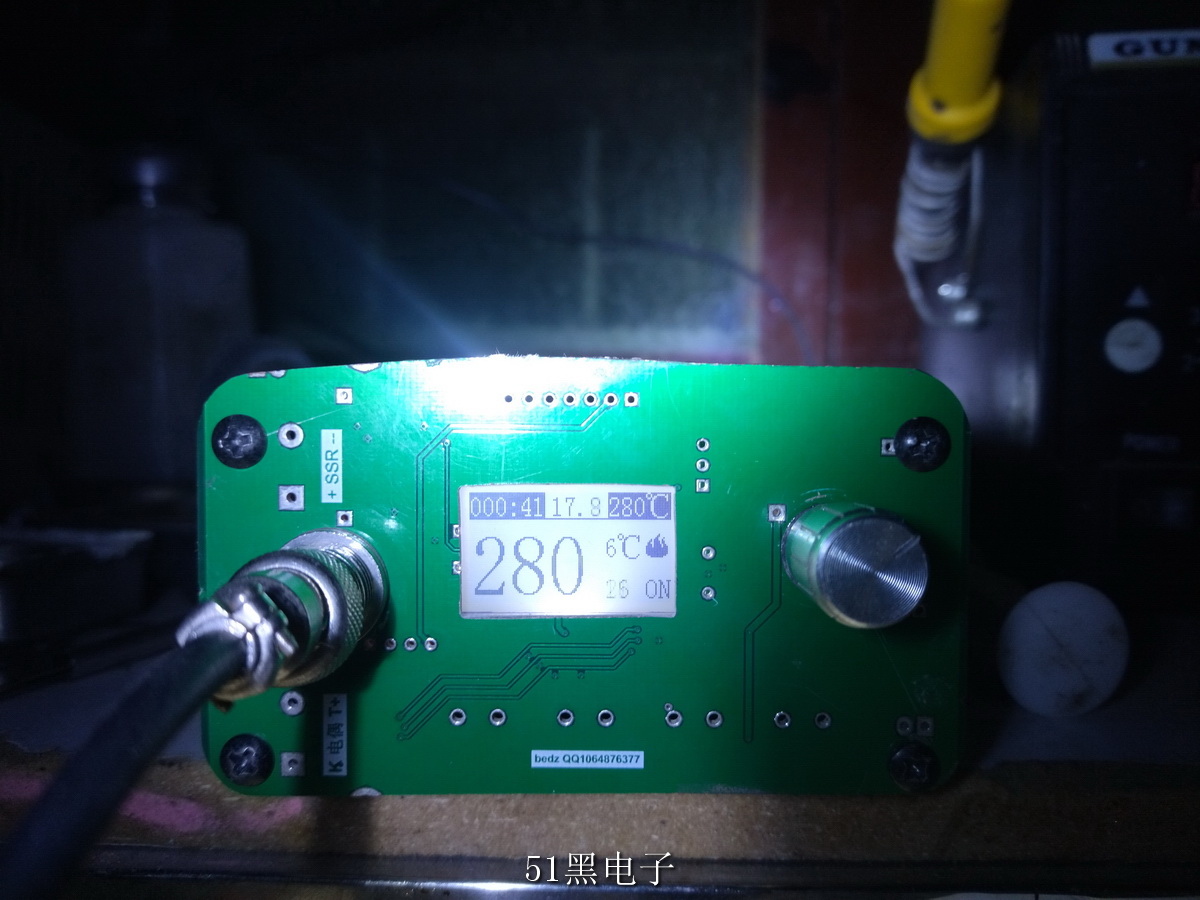

測試效果圖

測試效果圖

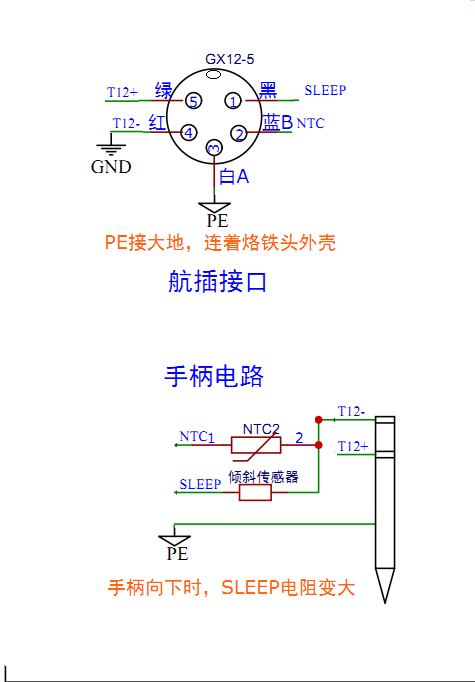

手柄接線圖

手柄接線圖

Gerber_stm32f103_T12_V1.0_SPI_PCB-2024打樣OK_2024-02-25.zip

152.65 KB, 下載次數: 61, 下載積分: 黑幣 -5

Gerber文件

Schematic_stm32f103_T12_V1.0_SPI_2024-02-24.pdf

109.85 KB, 下載次數: 64, 下載積分: 黑幣 -5

原理圖

T12 LCD12864 V2.1.zip

32.09 KB, 下載次數: 55, 下載積分: 黑幣 -5

只有hex文件,無代碼

T12_OLED12864 V2.1.zip

31.85 KB, 下載次數: 59, 下載積分: 黑幣 -5

OLED12864固件,只有hex文件,無代碼

評分

參與人數 1黑幣 +100 收起 理由
admin + 100 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏13 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:216379 發表于 2024-2-25 08:48 | 只看該作者
求PCB圖與源代碼（改屏用）！
回復

使用道具 舉報

板凳
ID:39072 發表于 2024-2-25 09:04 | 只看該作者
方便其他網友DIY 特提供：中景園0.96寸 7針_SPI_OLED12864 固件  顯示屏引腳定義：7針SPI_12864  GND  VCC  DO  DI  RES  DC  CS




回復

使用道具 舉報

地板
ID:39072 發表于 2024-2-25 09:13 | 只看該作者
每次換T12頭時都要  “恢復出廠設置”   方法：長按EC11編碼器 、進入“設置菜單” 轉動EC11旋鈕 選擇到“恢復出廠設置” 再短按下EC11編碼器右側方框內出現“V”，稍等3秒鐘關機再開機。不然可能會溫度失控燒紅T12頭。
回復

使用道具 舉報

5#
ID:16255 發表于 2024-2-26 15:30 | 只看該作者
T12烙鐵控制，無非就是一個溫度讀取，然后控制加熱開關。我認為最簡單的51單片機就能勝任了，為什么人們都喜歡用STM32，甚至ESP32來做呢？ 這不是大材小用了嗎？
回復

使用道具 舉報

6#
ID:51443 發表于 2024-2-26 19:04 | 只看該作者
換頭需要恢復出廠設置是硬傷。
回復

使用道具 舉報

7#
ID:51443 發表于 2024-2-27 08:28 | 只看該作者
使用中經常要在刀頭和尖頭之間進行熱拔插的就顯得不是很方便了（現在正用的數碼管顯示的可以）。
回復

使用道具 舉報

8#
ID:51443 發表于 2024-3-1 13:08 | 只看該作者
bedz 發表于 2024-2-25 09:13
每次換T12頭時都要  “恢復出廠設置”   方法：長按EC11編碼器 、進入“設置菜單” 轉動EC11旋鈕 選擇到“ ...

是不是把1腳（VBAT)接上備用電源就不需要“恢復出廠設置”了？
回復

使用道具 舉報

9#
ID:82809 發表于 2024-3-1 21:20 | 只看該作者
不發源碼和源pcb就是%的！
回復

使用道具 舉報

10#
ID:1111950 發表于 2024-3-12 14:04 | 只看該作者
mengsiu 發表于 2024-2-26 15:30
T12烙鐵控制，無非就是一個溫度讀取，然后控制加熱開關。我認為最簡單的51單片機就能勝任了，為什么人們都 ...

沒錯 我覺得51的STC8H8K64U  足夠了
回復

使用道具 舉報

11#
ID:712493 發表于 2024-3-12 15:12 | 只看該作者
還沒想好名字啊 發表于 2024-3-12 14:04
沒錯 我覺得51的STC8H8K64U  足夠了

搜搜，有51的T12的
回復

使用道具 舉報

12#
ID:1091391 發表于 2024-3-23 06:38 | 只看該作者
你能得到該項目的格式嗎*.json
回復

使用道具 舉報

13#
ID:1091391 發表于 2024-5-9 19:10 | 只看該作者
電路和板上的零件編號存在差異
回復

使用道具 舉報

14#
ID:709679 發表于 2024-5-12 21:51 | 只看該作者
謝謝分享就是沒源碼遺憾
回復

使用道具 舉報

15#
ID:279787 發表于 2024-5-26 21:39 | 只看該作者
STM32現在這么便宜，1塊多的性能強過51，還有什么理由去用51
