求教下互感出來的波形非常差的可能原因

ID:1066092 · 發表于 2024-1-26 20:26

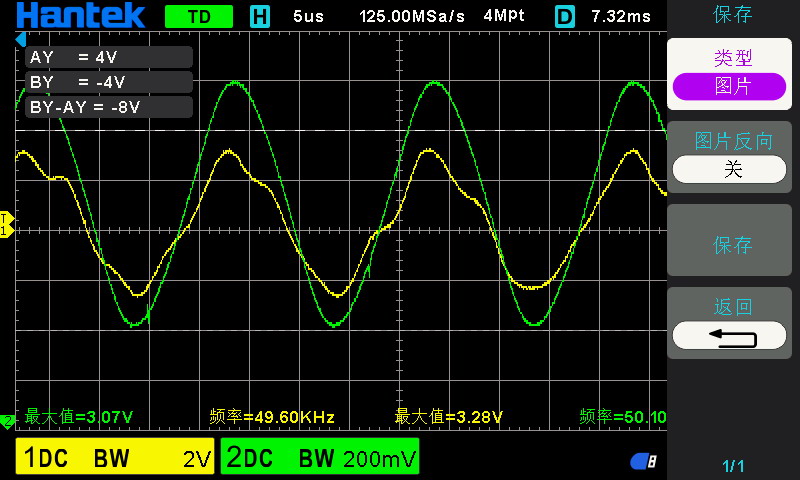

使用的是單片機定時出一個50K方波轉成正弦波后到功放，功放后直接接一組繞在紙箱上的0.75直徑100米的電線當發射天線，同一個紙箱上隔幾公分再另繞60米的線當作接收天線，示波器直接分別掛到這兩組線上，外部沒有什么干擾但是接收到的波形非常差是為何？自己想象中感覺發送和接收的兩組線圈只隔了幾公分，接收到的感應信號波形應該和發送端的波形除了幅度不同波形應該是基本相同的，怎么會出現和想象中那么大的差距呢？能從波形上看出來是高頻干擾還是低頻干擾的方法嗎？其中綠色是發送端波形，黃色是接收端波形。謝謝。

ID:301191 · 發表于 2024-3-10 14:57

頂一下

ID:1063163 · 發表于 2024-3-11 17:06

綠色是發射線圈上的電壓信號？
事實上，你需要觀察發射線圈中的電流才能確定。
“空氣變壓器”（無磁路）中接收線圈上的電壓波形與發射線圈中的電流相似。
從“黃色”波形圖來看，發射線圈中的電流不是很正弦。
為了進行實驗，您可以在發射線圈上串聯一個電阻。如果“黃色”信號的形狀改善，則可能需要更換放大器。

（抱歉我的語言 - 機器翻譯并不完美。）
