關于IP2365做充電寶電路短路問題

ID:731755 · 發表于 2024-1-22 20:10

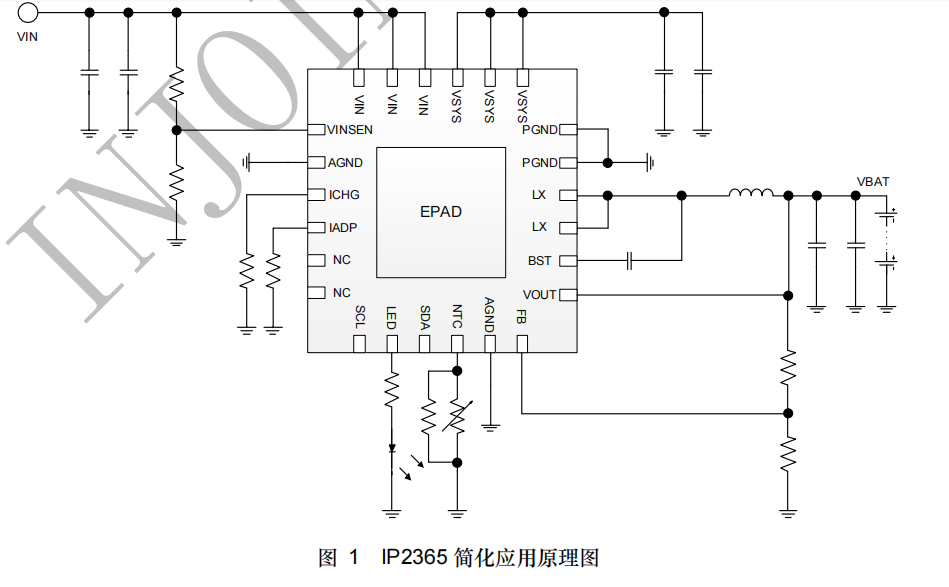

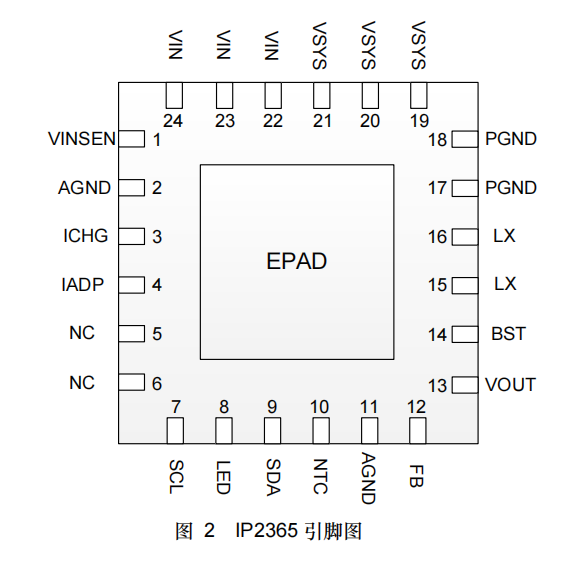

晚上好，各位老師，前幾天用英集芯IP2365做充電寶，焊接之后，發現輸出腳短路了，拆掉芯片，短路消失，重新焊接還是短路，測量芯片引腳發現11，12腳對地短路，看了手冊，11腳接地，12腳FB反饋，一共買了兩片，另外一片同樣如此，芯片型號沒有買錯，手冊也沒有錯，不知道有沒有用過這種芯片的老師，幫忙看看。

ID:1108581 · 發表于 2024-1-23 14:39

AGND是模擬信號的地，F(xiàn)B是反饋，兩者確實不應該短路，但是你說一共買了兩片，另外一片同樣如此，那這樣就應該考慮大概是你焊接芯片是不是連錫的問題了，或者是你板子走線的問題，在或者是你FB引腳外面接的分壓電阻損壞了對地短路，具體的問題你可以把芯片從板子上取下來，用萬用表測量板子的11，12腳，是不是對地短路的，如果是的話那就是板子的問題了，跟IC沒關系，接下來就可以檢測FB的分壓電阻和板子的走線有沒有問題了

ID:1079566 · 發表于 2024-1-23 16:02

你應該上芯片照片,板子照片, 標志哪個地方短路.

因?yàn)镕B即使短路, 輸出也不應該短路. 另一個芯片你有沒有焊接? 如果焊接了就更不好說.

只要有好的助焊膏, 焊接是不容易連錫的.

ID:731755 · 發表于 2024-1-23 18:35

tt2016 發表于 2024-1-23 14:39
AGND是模擬信號的地，F(xiàn)B是反饋，兩者確實不應該短路，但是你說一共買了兩片，另外一片同樣如此，那這樣就應 ...

謝謝，回帖，芯片一片焊接過，一片沒有焊接，焊接好之后，沒有通電，只是另行檢查的時候發現短路了。
