怎么用5V的高電平驅動12V推挽電路

ID:466652 · 發表于 2024-1-8 23:13

各位大神我要怎么才能正確用12V驅動我的兩個MOS管

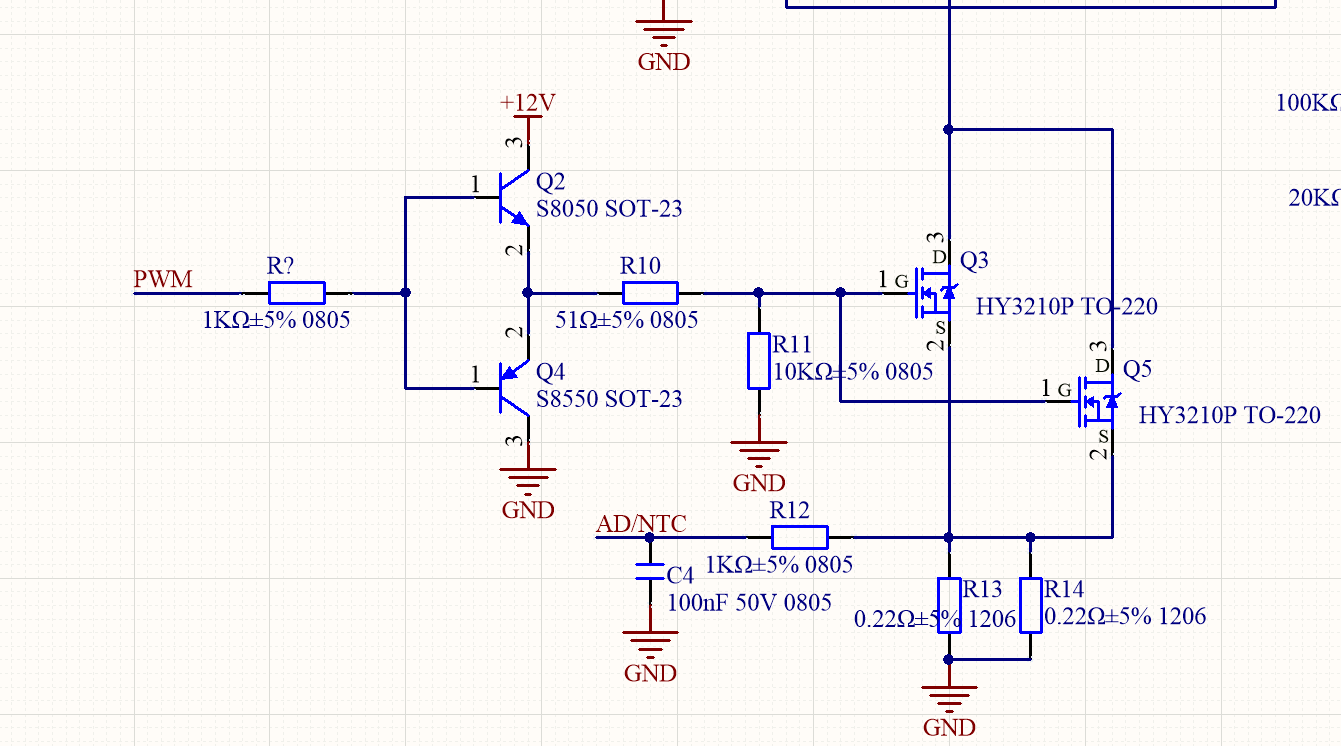

這是我第一次設計的電路但

但在R10的位置只有5V的電壓，后來改成

第二次設計的

這個圖可以正確的用12V驅動后面的兩個MOS管，但在上電的時候由于PWM口是低電平，前端8050不工作，在R10的位置就會有12V的電壓驅動MOS管造成上電時，負載會工作一下。

第三次設計的

這是第三次，也是一樣會動一下，但這個我自已也找不到原因為什么會上電啟動一下了

ID:883242 · 發表于 2024-1-9 00:09

第二圖就可以用了，至于上電后為什么會動，很可能是不同電壓電源上電順序問題，你再檢查一下。

ID:332444 · 發表于 2024-1-9 07:28

用光耦可省去前驅

ID:65956 · 發表于 2024-1-9 08:41

我認為你這幾個電路都有很大風險擊穿單片機IO口，不信你可以監測單片機PWM電平，工作時有時可能會高于單片機電壓，特別是第1和第3，建議用2樓說的先用光耦隔離一下

ID:143767 · 發表于 2024-1-9 10:10

前面三個管子和電阻都不要用一個線性光耦，比如PC817等串入PWM和后級之間

ID:25903 · 發表于 2024-1-9 10:10

直接用半橋驅動芯片，搞這么復雜干嘛。半橋驅動芯片多的是，比如【半橋驅動_80V_0.8A_EG3012S_屹晶微】。可選的相當多，而且幾乎都是管腳兼容的。你到立創自己找找適合你的。

ID:165105 · 發表于 2024-1-9 10:36

mos管是電壓驅動，你直接一個三極管做電平轉換就行了，沒必要后面接圖騰柱擴流

ID:536683 · 發表于 2024-1-9 13:51

換成低電平驅動，或者用光耦隔離。

ID:1108626 · 發表于 2024-1-9 21:09

用光耦隔離
