恒溫烙鐵主要是要控溫準確，調諧方便、回溫快。
本焊臺選擇了簡單的電路，完全滿足使用要求。顯示采用了數碼管，具有價廉，顯示清晰，耐用，編程簡單
（更主要是沒用過其他的）
單片機采用STC8G1K08-20，
因為單片機性能較弱，故測溫采用T12熱電偶標準數據表，用電子表格曲線回歸方程方式，現實使用感覺還是可以
的。
冷端補償用熱敏電阻，同樣采用方程式的方法。
主電源采用聯想筆記本電源 0713A1990，改造了輸出電壓為24V、去掉Y電容以防靜電，額定功率90W足夠。
控制電源為一般的5V充電器，查看本身沒有Y電容。
用某一個寶購入的EC11作為調諧及菜單選擇。
烙鐵頭為原裝二手烙鐵頭，很好用。以前有一個新烙鐵頭，升溫還行但回溫慢。
性能：
1：恒溫100-500可調；
2：修眠；60-999秒可調
3：修眠溫度：100-250
4；定時關機；最小為睡眠時間，最大999秒
5：溫度修正：-99到+99
6：調溫步長（旋轉編碼器一格數）:1-10
7：具有冷端補償
8：升溫速度見視頻，真實無刪減。
特點：
1：線路簡單，成本低
2：采用0.28寸3位LED紅色數碼管，顯示清晰
3：元器件均為常見器件，獲得容易
4：采用24V開關電源
開機視頻不知道怎樣添加，所有沒有，等研究知道了再添加。

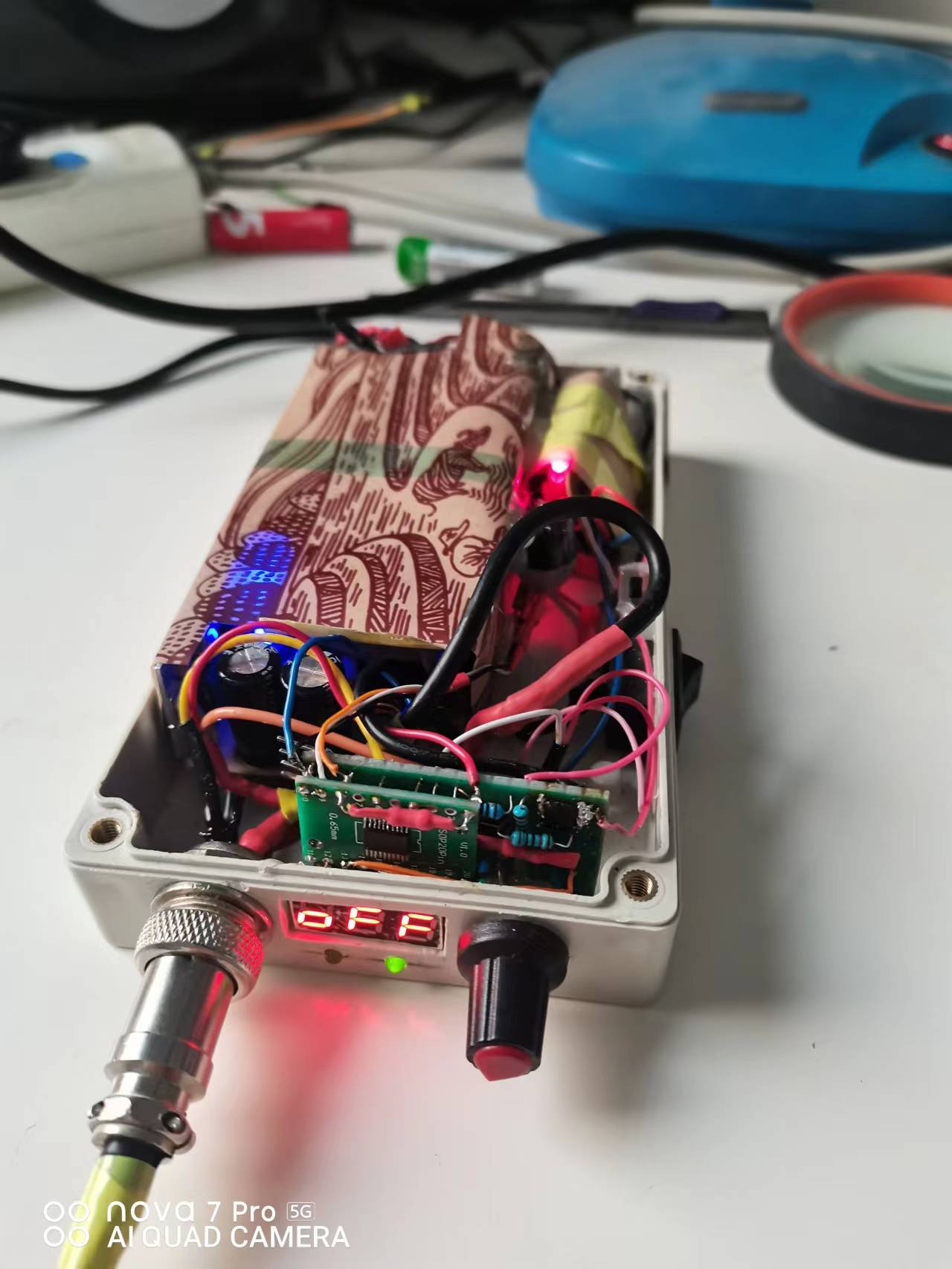

5：用洞洞板手工焊接
原理圖:
T12數控(電路圖).pdf
(79.71 KB, 下載次數: 69)
2024-1-2 09:13 上傳
點擊文件名下載附件
仿真: 無
代碼: 無
|
