求可控硅控制實際220V照明燈控制電路

ID:1087836 · 發表于 2023-12-12 19:27

電路能實現220V照明燈的亮滅控制和亮度調節功能。

ID:883242 · 發表于 2023-12-13 02:33

問題是你怎么控制？用開關和電位器現成的電路有的是，你把你的特殊要求提出來。

ID:491875 · 發表于 2023-12-13 07:44

手動控制還是自動控制？手動控制搜索一下可控硅調光電路很多！帶開關的電位器就可以控制通斷。

ID:57657 · 發表于 2023-12-13 11:32

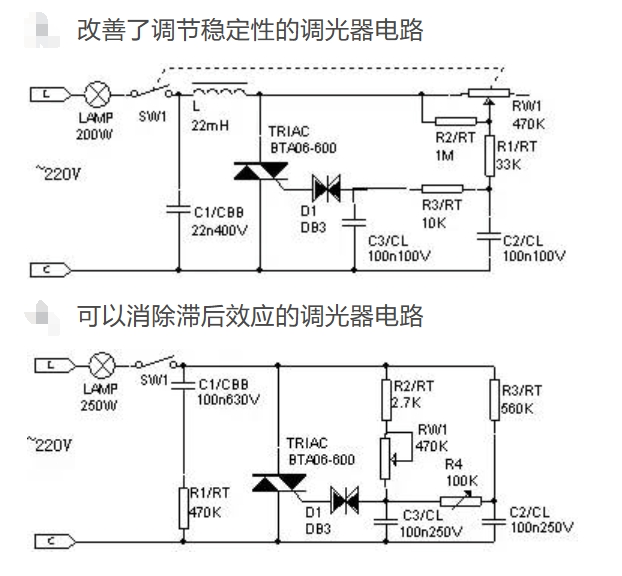

參考220V調壓插座的電路

ID:1087836 · 發表于 2023-12-13 15:43

emm通過單片機控制

ID:1087836 · 發表于 2023-12-13 15:43

emm是用單片機控制的

ID:161164 · 發表于 2023-12-13 17:15

theleaving 發表于 2023-12-13 15:43
emm是用單片機控制的

ID:883242 · 發表于 2023-12-13 17:46

lkc8210 發表于 2023-12-13 17:15

這個只能控制通斷，無法控制亮度。

ID:161164 · 發表于 2023-12-13 17:55

Hephaestus 發表于 2023-12-13 17:46
這個只能控制通斷，無法控制亮度。

可以吧，10Hz PWM，最少占空比10%

ID:883242 · 發表于 2023-12-13 18:23

lkc8210 發表于 2023-12-13 17:55
可以吧，10Hz PWM，最少占空比10%

照明燈你用這么低頻率PWM，也不怕晃瞎了眼？

ID:397054 · 發表于 2023-12-13 22:02

Hephaestus 發表于 2023-12-13 18:23
照明燈你用這么低頻率PWM，也不怕晃瞎了眼？

可控硅控制實際220V照明燈，這樣的照明燈如果不是燈絲白熾燈那能是什么？白熾燈用10HzPWM電源驅動你感覺奇怪？狗眼會不會晃瞎這還真不知道，但人眼肯定是感覺不出晃眼的，如果你能感覺出來晃眼，那真羨慕你，長了一雙不是人的眼睛~~~~

ID:397054 · 發表于 2023-12-13 22:10

不過摟主說的是可控硅，你這是次級反饋反激控制芯片，10Hz PWM 驅動信號的產生不麻煩嘛，雙向可控硅的控制電路不要太簡單太成熟阿，為何舍近求遠呢。。。

ID:883242 · 發表于 2023-12-13 23:54

鵜鶘發表于 2023-12-13 22:02
可控硅控制實際220V照明燈，這樣的照明燈如果不是燈絲白熾燈那能是什么？白熾燈用10HzPWM電源驅動你感覺 ...

沒做過控光的就別瞎說，雙向可控硅調角控制白熾燈亮度正負半波不對稱都能看出來閃爍，你這10ms一個停止來調光不閃就奇怪了。說話要負責任。

ID:879348 · 發表于 2023-12-14 07:55

亮度調節不行，現在的LED燈不能通過供電控制亮度，你得用白熾燈，這玩意已經淘汰了

ID:491875 · 發表于 2023-12-14 08:06

鵜鶘發表于 2023-12-13 22:02
可控硅控制實際220V照明燈，這樣的照明燈如果不是燈絲白熾燈那能是什么？白熾燈用10HzPWM電源驅動你感覺 ...

人眼對25HZ以下的光線變化可以感知出來的！超過視覺暫留頻率25HZ才不被感知。

ID:491875 · 發表于 2023-12-14 08:08

可以使用MOC3023配合可控硅調壓電路實現對220V照明控制

ID:161164 · 發表于 2023-12-14 08:57

Hephaestus 發表于 2023-12-13 23:54
沒做過控光的就別瞎說，雙向可控硅調角控制白熾燈亮度正負半波不對稱都能看出來閃爍，你這10ms一個停止來 ...

我以為燈絲的熱遲滯效應可以掩蓋閃爍
是我想當然了

ID:397054 · 發表于 2023-12-14 09:05

Hephaestus 發表于 2023-12-13 23:54
沒做過控光的就別瞎說，雙向可控硅調角控制白熾燈亮度正負半波不對稱都能看出來閃爍，你這10ms一個停止來 ...

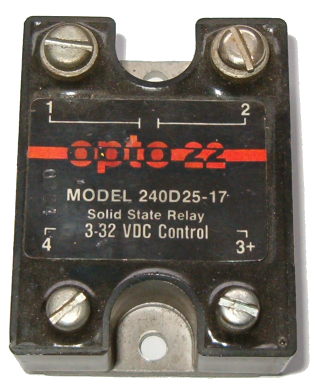

我確實沒做過控光，但當年遍地的調光臺燈有誰沒見過呢？它的原理很難懂？非要做了才可以說？交流電正負半波如何不對稱？觸發電路都是同一個，除非你故意，怎么會不對稱，，，，“10ms一個停止“——本來就是10ms一個停止，白熾燈不調光就是這樣，跟日光燈是一樣的，正是由于白熾燈燈絲的熱慣性感覺不到它晃眼，9樓那哥們用固態繼電器干這活倒確實不太合適，10赫茲也確實頻率太低，可以看出來閃但也不至于晃眼，更主要的是一個這東西要多少銀子的，而可控硅加觸發電路就那么一小撮零件1塊來錢的事。。。。

ID:1064915 · 發表于 2023-12-14 09:51

電流是多少

ID:883242 · 發表于 2023-12-14 12:12

鵜鶘發表于 2023-12-14 09:05
我確實沒做過控光，但當年遍地的調光臺燈有誰沒見過呢？它的原理很難懂？非要做了才可以說？交流電正負半 ...

你確定你在說啥？

ID:57657 · 發表于 2023-12-14 17:03

joyb 發表于 2023-12-14 09:51
電流是多少

調壓插座可以控制220V 0~10A(2000W) 電位器可以換成光耦控制。

ID:688692 · 發表于 2023-12-14 22:44

Hephaestus 發表于 2023-12-14 12:12
你確定你在說啥？

+1，我覺得他是不是少打了一個k，不過驅動可控硅并不是用的所謂PWM，而是觸發相位角，沒做過還真不容易深刻理會。

ID:688692 · 發表于 2023-12-14 22:58

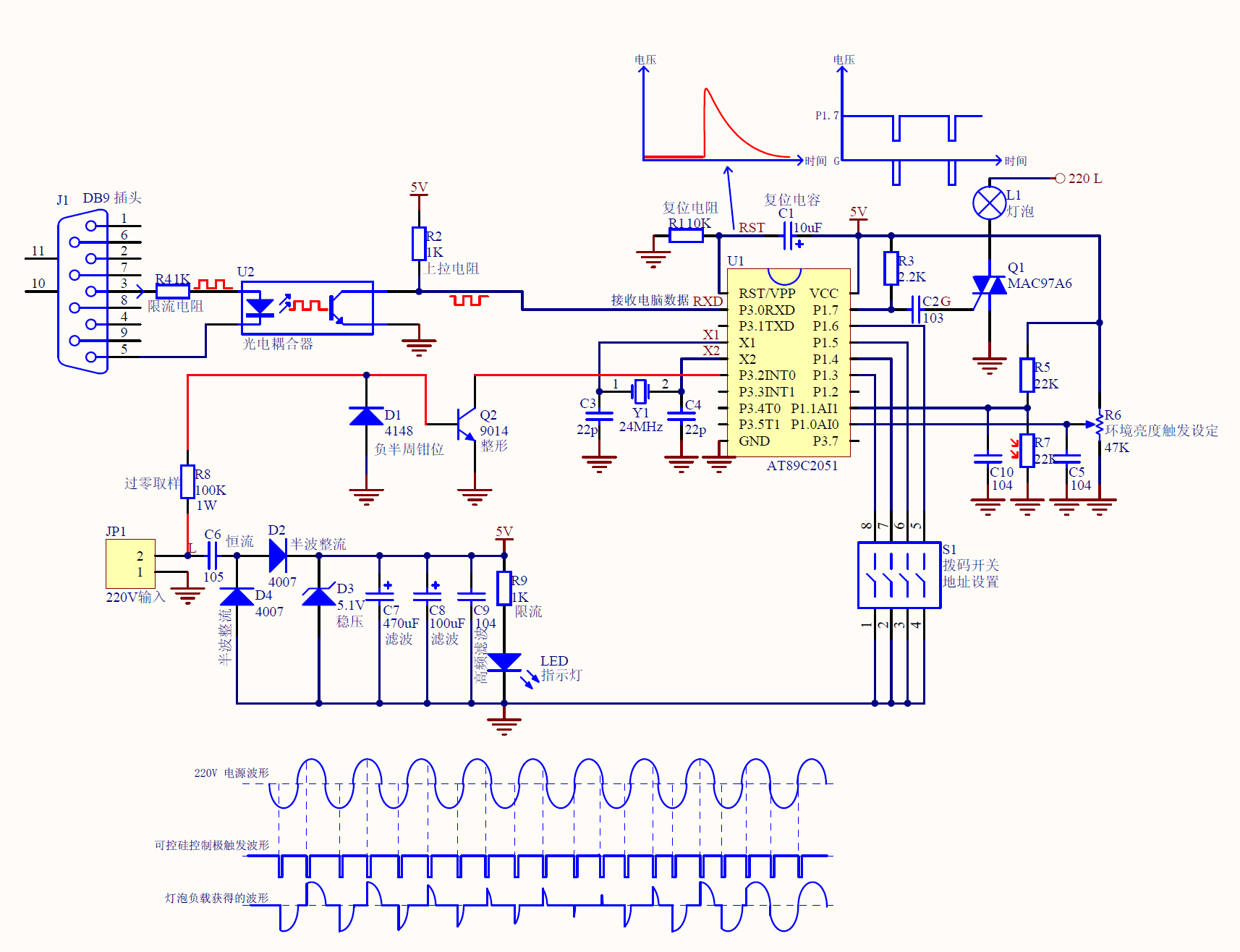

2011年在某地方發的

ID:883242 · 發表于 2023-12-15 00:12

cnos 發表于 2023-12-14 22:58
2011年在某地方發的

這種圖紙我曾經集中發過幾個。

http://www.zg4o1577.cn/bbs/dpj-218607-1.html

ID:491875 · 發表于 2023-12-15 07:57

cnos 發表于 2023-12-14 22:58
2011年在某地方發的

雙向可控硅的觸發最好改成負向觸發，也就是將Q1的T1極改接到+5V而不是接地。

ID:688692 · 發表于 2023-12-15 09:36

沒錯的，可控硅在第一，二、三象限觸發比較容易，靈敏度高。
我的圖是經過電容耦合的，實際就是第二、三象限。不一定非要把可控硅和單片機的地的關系改變。
只要不要在第四象限觸發就好。

ID:883242 · 發表于 2023-12-15 14:19

老愚童63 發表于 2023-12-15 07:57
雙向可控硅的觸發最好改成負向觸發，也就是將Q1的T1極改接到+5V而不是接地。

方向還是次要的，門極加了個電容錯誤更大了。

ID:491875 · 發表于 2023-12-15 14:38

Hephaestus 發表于 2023-12-15 14:19
方向還是次要的，門極加了個電容錯誤更大了。

設計者可能是設計的高頻脈沖觸發吧。

ID:491875 · 發表于 2023-12-15 14:41

Hephaestus 發表于 2023-12-15 14:19
方向還是次要的，門極加了個電容錯誤更大了。

實用電路（洗衣機，電風扇）中，幾乎所有的設計都是負向觸發（市電N接+5V）。也很少有串聯電容的設計。

ID:1087836 · 發表于 2023-12-19 21:16

難搞哦

ID:1100060 · 發表于 2023-12-20 00:33

亮滅與亮度，一字之差，但方案有別，
亮滅，可以自動控制，人體感應開關燈已不是新鮮事物，
亮度，通常不是手調就是遙控，你要根據路過者的位置來調光，就需要增添測距電路。

ID:883242 · 發表于 2023-12-20 03:40

theleaving 發表于 2023-12-19 21:16
難搞哦

你到現在也沒弄明白你的需求是什么？？？

ID:1087836 · 發表于 2024-1-6 00:51

Hephaestus 發表于 2023-12-20 03:40
你到現在也沒靼啄愕男棖笫鞘裁矗浚浚?/blockquote>

需求就是通過可控硅電路控制市電照明燈，能控制亮滅和亮度；不懂的是關于可控硅控制部分。

ID:213173 · 發表于 2024-1-6 09:33

theleaving 發表于 2023-12-19 21:16
難搞哦

樓主本著先易后難的原則，先搞亮滅控制，搞明白了再搞調光就不算難了。關鍵是要?jiǎng)邮謱?shí)踐，想學會了后再干不如在干中學。可控硅控制照明燈調光只是一種簡單應用，沒有想象的那么難。

ID:1102669 · 發表于 2024-1-6 10:33

可以看看我發的
