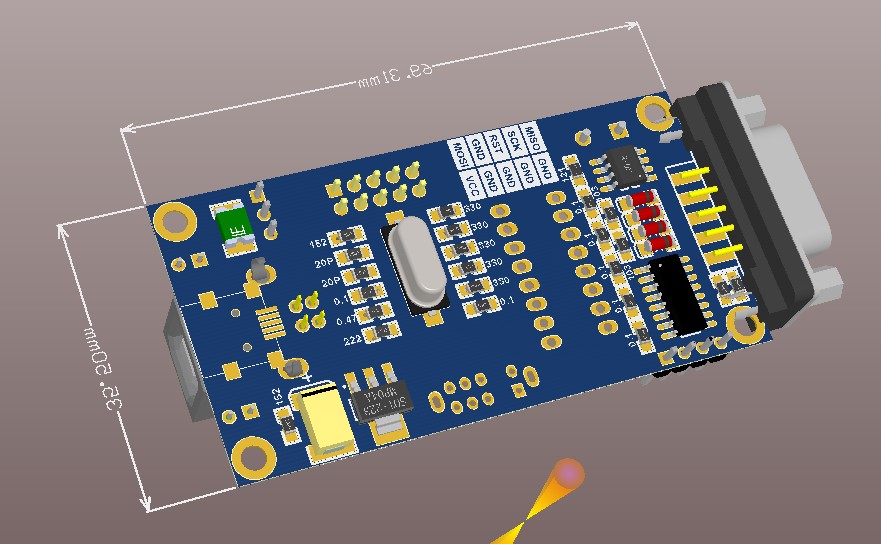

自己要用串口，由于電腦本身不帶，所以就DIY 了一個，直接添加其他功能，做成了個USB多功能編程器，以前做了幾款編程器（SP200S，PIC編程器，USB轉ttl），但還是感覺這個不錯。經過一系列的查看資料鎖定的CH341A，這個款芯片，價格合理，穩定性還可以，外圍器件簡單，可以轉TTL，并口，燒寫AVR，24,25等系列芯片，加了MAX232，MAX485，可以轉換不同的接口使用，去掉以往3處短路帽設置，改用撥動開關，雙USB輸入，適合不同的USB線，支持5V3.3V電壓，簡單直觀方便。做好后可以直接燒寫S51,AVR,24,25flash，MAX232，MAX485，TTL.先上圖：
CH341A基本原理圖
原理圖網上找的，經過修改，優化些地方，詳細原理圖在附件里面
CH341.rar
(18.53 KB, 下載次數: 64)
2013-11-22 10:12 上傳
點擊文件名下載附件
|
[復制鏈接]
