單片機溫控風扇程序 DS18B20 Protuse仿真

ID:1097839 · 發表于 2023-11-4 23:05

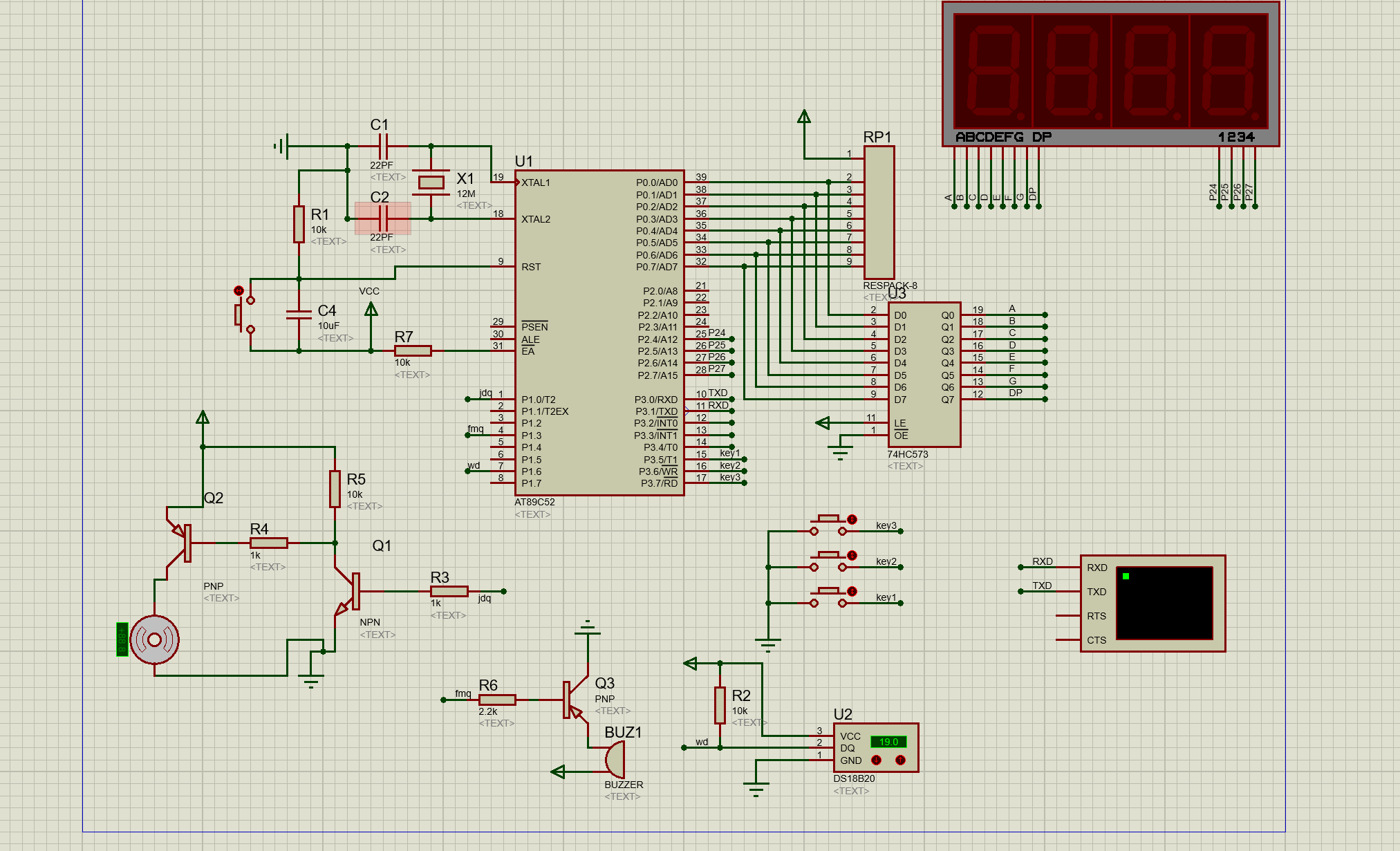

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

仿真圖的單片機代碼和仿真圖在附件里

#include<reg51.h>
#include<intrins.h> //包含頭文件
#define uchar unsigned char
#define uint unsigned int //宏定義
#include "eeprom52.h"
//////////////////////////////按鍵定義/////////////////////////////////
sbit dj=P1^0;//電機控制端接口
sbit DQ=P1^6;//溫度傳感器接口
sbit key1=P3^5;//設置溫度
sbit key2=P3^6;//溫度加
sbit key3=P3^7;//溫度減
sbit BEEP=P1^3; //定義蜂鳴器
bit beep_st; //蜂鳴器間隔標志
sbit w1=P2^4;
sbit w2=P2^5;
sbit w3=P2^6;
sbit w4=P2^7; //數碼管的四個位
uchar table[22]=
{0x3F,0x06,0x5B,0x4F,0x66,
0x6D,0x7D,0x07,0x7F,0x6F,
0x77,0x7C,0x39,0x5E,0x79,0x71,
0x40,0x38,0x76,0x00,0xff,0x37};//'-',L,H,滅,全亮，n 16-21/////共陰數碼管段選//////////
unsigned int wen_du; //溫度變量
int shang,xia; //對比溫度暫存變量
uchar dang; //檔位顯示
uchar flag;
uchar d1,d2,d3;//顯示數據暫存變量
uchar m;
uchar js;
uchar cs=0;
unsigned char s_t[];
uchar stc[50]={"The current temperature is:"};
//將數字轉成字符串
void convert_uint_to_uchar_array(unsigned int wen_du, unsigned char s_t[4]) {
int i;
for (i = 0; i < 4; i++) {
s_t[i] = (wen_du >> i * 8) & 0xFF;
}
}
void delay(unsigned int xms)//延時
{
unsigned char i, j;
while(xms--)
{
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
}
}
//發送
void PutString(unsigned char *TXStr)
{
SCON=0x40; //串行口方式1
PCON=0x80;//增倍波特率
TH1=0xf3; //4800波特率
TL1=0xf3;
TMOD=0x20; //將T1定時器方式2
TR1=1; //啟動T1
ES=0;
while(*TXStr!=0)
{
SBUF=*TXStr;
while(TI==0);
TI=0;
TXStr++;
}
ES=1;
}
/*寫eeprom中*/
void write_eeprom()
{
SectorErase(0x2000); //清除扇區
byte_write(0x2000, shang); //寫上限數值到扇區
byte_write(0x2001, xia); //寫下限數值到扇區
byte_write(0x2060, a_a); //寫初始變量到扇區指定位置
}
/*把數據從單片機內部eeprom中讀出來*/
void read_eeprom()
{
shang = byte_read(0x2000); //從扇區讀取上限數據
xia = byte_read(0x2001); //從扇區讀取下限數據
a_a = byte_read(0x2060); //從扇區讀取初始變量
}
/*開機自檢傳感器eeprom初始化*/
void init_eeprom()
{
read_eeprom(); //先讀扇區的數據
if(a_a != 1) //判斷是否是新單片機（原理：新的單片機扇區里的數據都是0，這里判斷是否不等于1。如果是不等于1，就是等于0，那就是新單片機了，就會執行下面的上下限值初始化數值的語句，并讓a_a變成1，下次開機就會知道是用過的單片機了就會讀取EEPROM里的上下限數據了）
{
shang = 30; //上限數值初始為30
xia = 20; //下限數值初始為20
a_a = 1; //初始值變量賦值1，下次開機就會直接讀取EEPROM內的上下限數據
write_eeprom(); //將初始的數據保存進單片機的EEPROM
}
}
/*ds18b20延遲子函數（晶振12MHz ）*/
void delay_18B20(uint i)
{
while(i--);
}
/*ds18b20初始化函數*/
void Init_DS18B20()
{
uchar x=0;
DQ=1; //DQ復位
delay_18B20(8); //稍做延時
DQ=0; //單片機將DQ拉低
delay_18B20(80); //精確延時大于 480us
DQ=1; //拉高總線
delay_18B20(14);
x=DQ; //稍做延時后如果x=0則初始化成功 x=1則初始化失敗
delay_18B20(20);
}
/*ds18b20讀一個字節*/
uchar ReadOneChar()
{
uchar i=0;
uchar dat=0;
for (i=8;i>0;i--)
{
DQ=0; // 給脈沖信號
dat>>=1;
DQ=1; // 給脈沖信號
if(DQ)
dat|=0x80;
delay_18B20(4);
}
return(dat);
}
/*ds18b20寫一個字節*/
void WriteOneChar(uchar dat)
{
uchar i=0;
for (i=8;i>0;i--)
{
DQ=0;
DQ=dat&0x01;
delay_18B20(5);
DQ=1;
dat>>=1;
}
}
/*讀取ds18b20當前溫度*/
void ReadTemperature()
{
uchar a=0;
uchar b=0;
uchar t=0;
Init_DS18B20();
WriteOneChar(0xCC); // 跳過讀序號列號的操作
WriteOneChar(0x44); // 啟動溫度轉換
delay_18B20(100); // this message is very important
Init_DS18B20();
WriteOneChar(0xCC); //跳過讀序號列號的操作
WriteOneChar(0xBE); //讀取溫度寄存器等（共可讀9個寄存器）前兩個就是溫度
delay_18B20(100);
a=ReadOneChar(); //讀取溫度值低位
b=ReadOneChar(); //讀取溫度值高位
wen_du=((b*256+a)>>4); //當前采集溫度值除16得實際溫度值
}
/*按鍵*/
void zi_keyscan()//自動模式按鍵掃描函數
{
if(key1==0) //設置鍵按下
{
delay(300); //延時去抖
if(key1==0)flag=1; //再次判斷按鍵，按下的話進入設置狀態
while(key1==0);//松手檢測 //按鍵釋放
}
while(flag==1) //進入設置上限狀態
{
d1=18;d2=shang/10;d3=shang%10; //顯示字母H 和上限溫度值
if(key1==0) //判斷設置鍵是否按下
{
delay(300); //延時去抖
if(key1==0)flag=2; //按鍵按下，進入設置下限模式
while(key1==0);//松手檢測
}
if(key2==0) //加鍵按下
{
delay(300); //延時去抖
if(key2==0) //加鍵按下
{
shang+=5; //上限加5
if(shang>=100)shang=100; //上限最大加到100
}while(key2==0);//松手檢測
write_eeprom(); //保存數據
}
if(key3==0) //減鍵按下
{
delay(300); //延時去抖
if(key3==0) //減鍵按下
{
shang-=1; //上限減1
if(shang<=10)shang=10; //上限最小減到10
}while(key3==0);//松手檢測
write_eeprom(); //保存數據
}
}
while(flag==2) //設置下限
{
d1=17;d2=xia/10;d3=xia%10; //顯示字母L 顯示下限溫度值
if(key1==0)
{
delay(300);
if(key1==0)flag=0;
while(key1==0);//松手檢測
}
if(key2==0)
{
delay(300);
if(key2==0)
{
xia+=5;
if(xia>=95)xia=95;
}while(key2==0);//松手檢測
write_eeprom(); //保存數據
}
if(key3==0)
{
delay(300);
if(key3==0)
{
xia-=1;
if(xia<=0)xia=0;
}while(key3==0);//松手檢測
write_eeprom(); //保存數據
}
}
}
void zi_dong()//自動溫控模式
{
d1=dang;d2=wen_du/10;d3=wen_du%10; //顯示檔位，顯示當前溫度值
zi_keyscan();//按鍵掃描函數
if(wen_du<xia){dang=0;
if(cs==0){
BEEP=0;
delay(500);
BEEP=1;
delay(500);
}else{ BEEP=1;}
cs=1;
}//低于下限檔位為0 電機停止
if((wen_du>=xia)&&(wen_du<=shang))//溫度大于下限，小于上限 1擋
{dang=1;cs=0;}
if(wen_du>shang){dang=2;}//溫度大于上限，2檔
}
void init() //定時器初始化函數
{
TMOD=0x01; //定時器0工作方式1
TH0=0xf8;
TL0=0x30; //定時器初值5ms
ET0=1; //打開定時器0中斷允許
TR0=1; //打開定時器0定時器開關
EA=1; //打開中斷系統總開關
}
void main() //主函數
{
uchar j;
dj=0; //電機開
init_eeprom(); //開始初始化保存的數據
for(j=0;j<80;j++) //先讀取溫度值，防止開機顯示85
ReadTemperature();
init();
while(1) //進入while循環
{
if(js>=50) //當js在定時器里加到50次時（js加一次是20ms，加到50次就是1000ms，也就是1秒讀取一次溫度）
{
ReadTemperature(); //讀取溫度值
js=0; //定時讀取溫度的變量js清零，重新計時下次讀取溫度
}
zi_dong();//判斷當前需要哪一個檔位
}
}
/*
控制占空比原理：
定時器每5ms控制變量m加一，當m加到4時，將m清零。
也就是占空比的一個周期是5ms*4=20ms，頻率就是50Hz。
因為m是加四次是一個周期，也就是加一次占空比是加25%。
下面程序里if(m<=3)dj=1;else dj=0;就是讓dj高電平的時間是m加3次的時間，而dj為低電平的時間就是加第四次的時間，所以占空比就是3/4就是75%
*/
void T0_TIME() interrupt 1 //定時器工作函數，用于PWM工作
{
TH0=0xf8;
TL0=0x30; //定時器賦初值5ms
m++; //5ms，m加一
switch(dang) //判斷檔位
{
case 0:dj=0;break; //0檔，控制電機停止
case 1:if(m<=3)dj=1;else dj=0;break;//控制電機以75%占空比轉動
case 2:dj=1;break; //2檔，控制電機100%占空比轉動
default:; //其他情況，直接跳出
}
switch(m) //判斷m的數值
{
case 1: //m為1時
w4=1;P0=table[d1];w1=0; break; //關閉低四位數碼管位選；P0口輸出對應數字的段碼；打開第一位數碼管位選
case 2:
w1=1;P0=table[16];w2=0; break; //關閉低一位數碼管位選；P0口輸出對應數字的段碼；打開第二位數碼管位選
case 3:
w2=1;P0=table[d2];w3=0; break; //關閉低二位數碼管位選；P0口輸出對應數字的段碼；打開第三位數碼管位選
case 4:
w3=1;P0=table[d3];w4=0;m=0;if(js<50)js++;break; //關閉低三位數碼管位選；P0口輸出對應數字的段碼；打開第四位數碼管位選
//js變量小于50時，就讓js加，加到50后，主函數里就會執行一次讀取溫度函數
default:; //其他情況時跳出
}
}

復制代碼

仿真程序:

仿真程序.7z (124.42 KB, 下載次數: 52)
