新鮮出爐(STC32G12K128－JLX19264)焊臺

ID:61140 · 發表于 2023-10-22 22:43

最近手上的兩個936都壞了，自己手上有T12的手柄和運放芯片，也有很多種LCD屏，打算動手DIY一個。
手上有很多種單片機，最后選擇了STC的32位51單片機，一來這個東東剛出來不久，二來這個雖然是51芯，但至少是32
位的，各種內部資源豐富。
廢話不多，直接上圖
這個是原理圖，因為各局部電路采用了經典的畫法，不會有什么問題，PWM控制使用P1.0端口，到時使用芯片內部PWM
資源也可以，或者使用PID控制IO也行，不同的是本電路使用了DC－DC降壓電路,因為手上正好有這個芯片，顯示部分采

用了晶聯訊的LCD19264，帶或不帶字庫都可以，反正要自己寫程序。本機自帶散熱風扇，由DS18B20或熱敏電阻控制都
可以，反正都要通過單片機來控制（本機自帶風扇使用24V電壓，新手DIY的時候千萬注意不要搞錯了，否則會燒壞風扇）。
某一個寶上24V的散熱風扇大把，選用24V風扇的原因很簡單，風大……。

這個是PCB圖，本板采用了四個鍵，目前未定義功能，寫程序的時候再搞，蜂鳴器使用雙管復合驅動，以減小單片機拉或
灌電流，單片機使用內部時鐘，不再使用外部晶振。
運放使用普通的LM358、LM2596均可，對這個要求不高，能用就行，其它由程序來搞。

悲催的是。…。…………
板子畫完了才發現這個月免費的PCB次數用完了，哪個哥們幫忙打一下板，感激不盡……。
已嚴格審查過PCB無誤，可直接打樣，只是程序要自己寫，喜歡DIY的朋友可以發揮你的特長了……

PROTEL99SE 格式的PCB文件下載:

STC32G－T12焊臺（LCD19264－JLX）.rar (712.21 KB, 下載次數: 64)

ID:1083996 · 發表于 2023-10-23 08:44

STC32G12K128，這個爭議比較大啊，仁者見仁

ID:1083996 · 發表于 2023-10-23 09:15

這部分有成品嗎，收一個

ID:227818 · 發表于 2023-10-23 15:41

量子工業發表于 2023-10-23 08:44
STC32G12K128，這個爭議比較大啊，仁者見仁

有什么爭議？正準備用這個芯片，方便的話，能說下嗎？

ID:61140 · 發表于 2023-10-23 16:58

量子工業發表于 2023-10-23 08:44
STC32G12K128，這個爭議比較大啊，仁者見仁

別人爭議別人的，我只是拿來做個焊臺，畢竟示波器都做出來了，做焊臺不會有什么問題

ID:61140 · 發表于 2023-10-23 16:58

量子工業發表于 2023-10-23 09:15
這部分有成品嗎，收一個

PCB還沒打樣

ID:433219 · 發表于 2023-10-24 08:42

量子工業發表于 2023-10-23 08:44
STC32G12K128，這個爭議比較大啊，仁者見仁

爭議是因為不是純32位，而非要吹成32位吧，，，個人感覺算力水平也就相當于24位mcu，，，

ID:61140 · 發表于 2023-10-25 19:21

STC32G12K128單片機，本人已做過很多測試，其內部各種資源基本上還是很穩定的，所以不管別人怎樣爭議，我很看好這個單片機。

ID:514317 · 發表于 2023-10-27 16:56

wkman 發表于 2023-10-24 08:42
爭議是因為不是純32位，而非要吹成32位吧，，，個人感覺算力水平也就相當于24位mcu，，，

關于這個單片機的位數可以肯定就是32位的沒有設計電路時處理奇數倍數的數據長度都是 8位 16位 32位 64位等我認為性能還可以也穩定 STM低端可以替代

ID:378108 · 發表于 2023-10-29 07:54

wkman 發表于 2023-10-24 08:42
爭議是因為不是純32位，而非要吹成32位吧，，，個人感覺算力水平也就相當于24位mcu，，，

遠遠超過一般的M0,M3,另外也沒有 24位的MCU

ID:634830 · 發表于 2023-11-1 20:48

咋不用1.3寸oled呢

ID:468878 · 發表于 2023-11-2 08:52

WIN7下protel99se不好用了啊，害我只能改嘉立創EDA了，還好嘉立創EDA很容易上手。

ID:61140 · 發表于 2023-11-3 20:54

ycygxlz 發表于 2023-11-1 20:48
咋不用1.3寸oled呢

1.3寸的太小了，顯示的內容也少。這個晶聯訊的你沒用過吧，這個比1.3的好看多了，

ID:61140 · 發表于 2023-11-6 10:31

哪位仁兄幫忙在嘉立創或捷配打個板，回頭送程序

ID:61140 · 發表于 2023-11-10 10:56

PCB明天送到，準備一下元件，明天焊件，然后寫程序。

ID:61140 · 發表于 2023-12-2 18:05

只剩下PID部分子函數沒寫了，其它完成了。

ID:61140 · 發表于 2023-12-6 22:46

現在程序已經完成了，不再上傳程序，免的伸手黨盜資源，同時真正的新手又學不到東西，到這里這個制作完美完成了，
已經證明了PCB和原理圖是完全正確的，可以直接打樣DIY，至于PID部分我沒有使用網上現有的，我做了10位的PWM綜合實際溫度值的調整（比如PWM步進加3等于實際溫度加一度），再綜合環境溫度比較0度做調整。

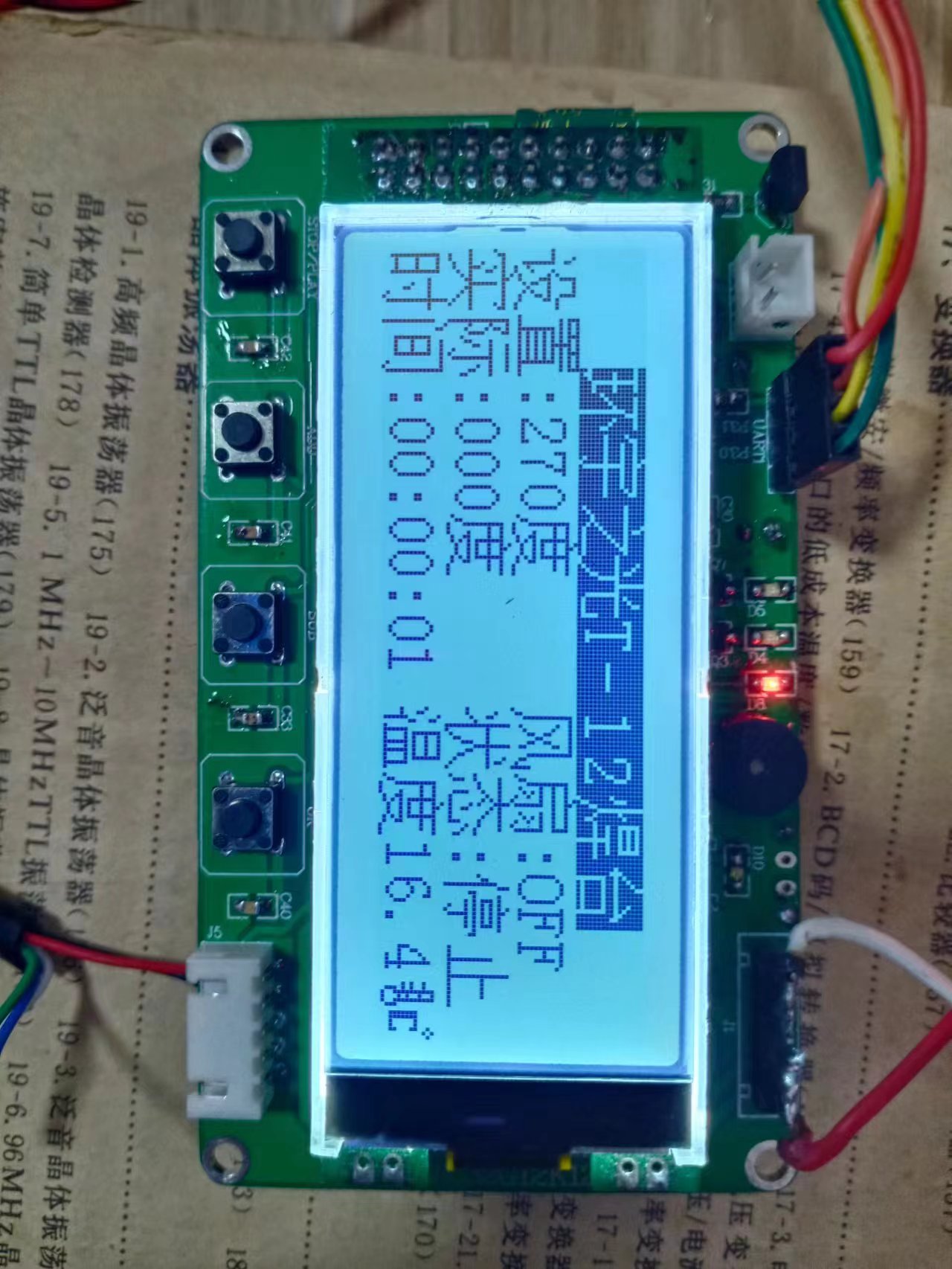

完美的實現了PTT（T12專用溫控定義）輸出，比PID和PWM平滑的同時，免去了各種參數的麻煩設置和調整。真正10秒化錫，并配有FAN控制電路，可做為整機散熱使用，也可做為吸煙風扇使用，四個鍵一鍵控制FAN啟停，也可以DS18B20控制PWM控制FAN。晶聯訊的19264屏用著比那種0.96和1.3寸的OLED屏看著順眼多了。價格也不貴。畢竟一款真正實用的工具，不扣那幾塊錢。

ID:1101997 · 發表于 2023-12-8 10:15

帶人進步也是一種修行

ID:44037 · 發表于 2023-12-8 18:53

謝謝分享如能分享一下程序就更好了方便仿制贈人玫瑰手留余香

ID:61140 · 發表于 2023-12-8 21:41

by64214 發表于 2023-12-8 18:53
謝謝分享如能分享一下程序就更好了方便仿制贈人玫瑰手留余香

這玫瑰不是我不想送，是我送不起啊，餓死%的事大家都懂，普渡了眾生餓死了%這個……。所以唐三藏去西天取經，也是要人氏的。

ID:1103005 · 發表于 2023-12-10 13:53

xiaoyuxinke 發表于 2023-12-8 21:41
這玫瑰不是我不想送，是我送不起啊

是這個理，真正涉及到核心技術的時候，還是需要做必要的保留，雖然我也是伸手黨，個人覺得有必要，再次的玫瑰也有價值

ID:61140 · 發表于 2023-12-15 21:32

量子工業發表于 2023-10-23 09:15
這部分有成品嗎，收一個

現在有了，你需要么

ID:61140 · 發表于 2024-1-8 19:51

STC芯片功能越來越強大了。

ID:61140 · 發表于 2024-12-26 10:06

自己頂起，別沉

ID:508994 · 發表于 2025-1-10 14:20

頂起

ID:151400 · 發表于 2025-1-10 21:14

看起來很不錯，頂

ID:433219 · 發表于 2025-1-11 10:02

核心就是：讀取溫度，輸出pwm控制烙鐵頭上的加熱絲，

ID:151400 · 發表于 2025-1-13 21:24

本來還想著能好好學習一下，可惜提供的資料太少了，不知道效果怎么樣？

ID:1143011 · 發表于 2025-1-30 22:37

32G 看好它,加油
