51單片機音樂播放器0.96 oled屏顯示歌曲名 仿真程序

  [復制鏈接]
跳轉到指定樓層
樓主
ID:210588 發表于 2023-10-21 10:58 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
51單片機音樂播放器，0.96 oled屏顯示歌曲名，led顯示當前播放音調，無源蜂鳴器發聲，8首歌，按鍵暫停，上下曲，C語言代碼+proteus仿真

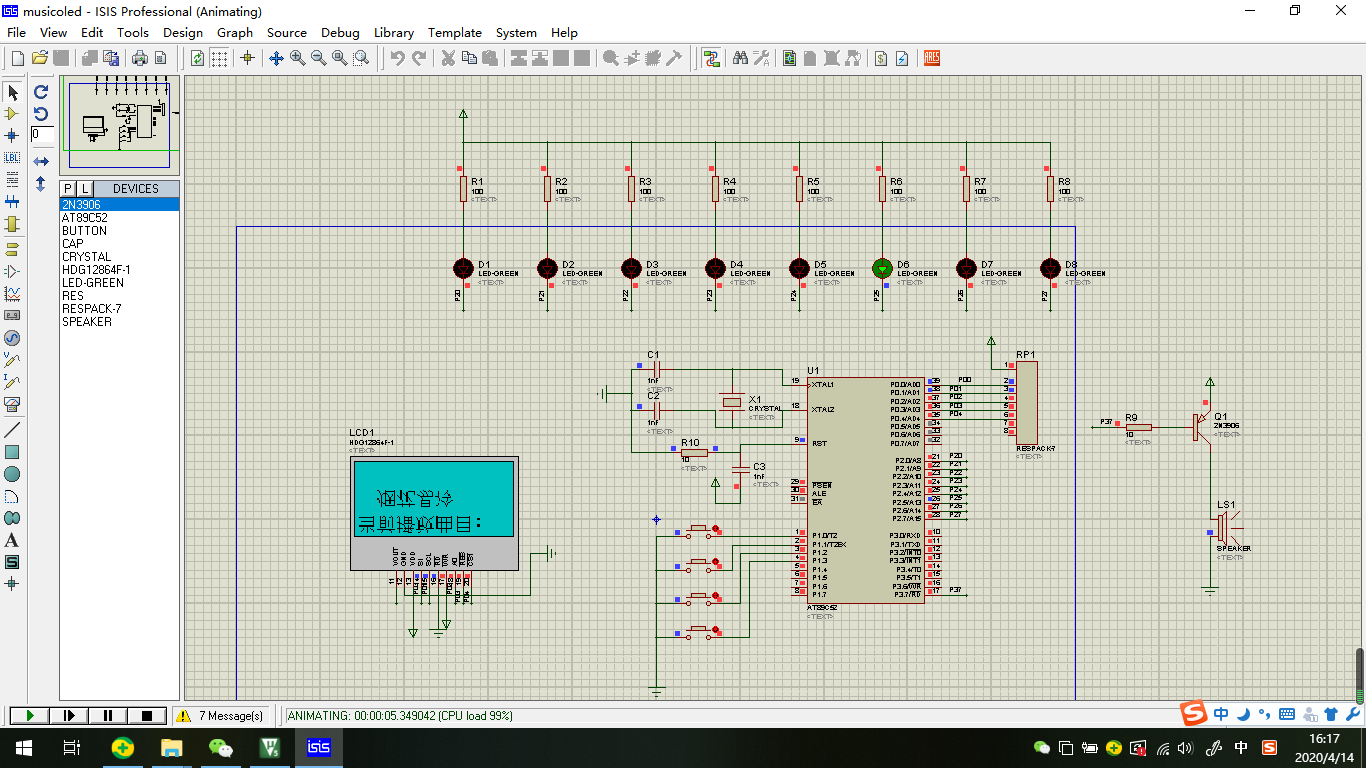

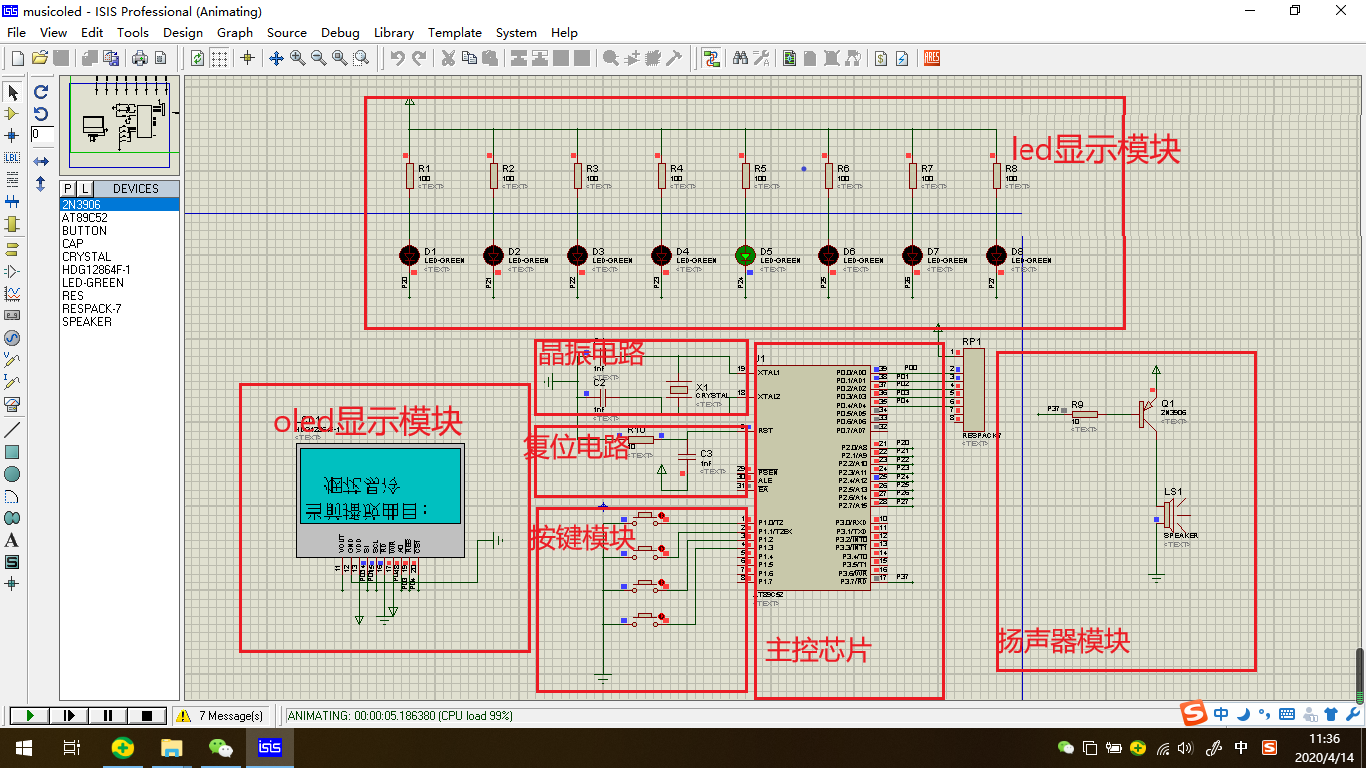

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. //////////////////////////////////////////////
  2. //51單片機音樂播放器程序                                        //
  3. //共三個按鍵:上一曲、下一曲、播放\暫停                //
  4. //播放完一首歌曲無按鍵按下時順序播放下一曲        //
  5. //////////////////////////////////////////////
  6. //#include<REG52.H>
  7. #include <stdio.h>
  8. #include <string.h>
  9. #include "OLED12864.h"
  10. //#define sound_amount 5 //歌曲的數量
  11. sbit play_up=P1^0;           //上一首歌
  12. sbit play_down=P1^3;   //下一首歌
  13. sbit pause=P1^1;       //播放\暫停
  14. sbit speaker=P3^7;     //無源蜂鳴器
  15. //////////////////////////////////////////////
  16. unsigned char timer0h,timer0l,time;//timer0h,timer0l為定時器T0的高低位初值,time為對應的節拍時間
  17. unsigned char music_num;       //music_num為歌曲編號,music_num=0表示剛開機時的狀態,num是查找歌曲數據表的地址
  18. unsigned int num;
  19. signed int fre;                   //對應頻率數據表的地址
  20. int lock1,lock2,lock3,lock4,lock5,lock6,lock7,lock8;
  21. bit play_enable;                   //歌曲播放的使能標志位,用于播放\暫停
  22. void delay(unsigned char t);           //延時子函數,控制發音的時間長度
  23. void delayms(unsigned int t);           //普通延時子程序,可用于按鍵消抖
  24. void song(void);                           //演奏一個音符
  25. void music_play(void);                   //播放歌曲
  26. //////////////////////////////////////////////
  27. //每三個數字,代表一個音符
  28. //第一個數字是音符的數值1234567之一(第幾個音),代表哆來咪發...
  29. //第二個數字是0123之一,代表低音\中音\高音\超高音(第幾個八度)
  30. //第三個數字是時間長度,以半拍為單位,樂曲數據表的結尾是三個0
  31. //////////////////////////////////////////////

  33. //《煙花易冷》
  34. unsigned char code song1[]={
  35.      5,2,1, 3,2,1, 2,2,2, 2,2,4, 3,2,1, 1,2,1, 2,2,1, 3,2,4,
  36.          5,2,1, 3,2,1, 2,2,2, 2,2,2, 5,1,1, 3,2,1, 4,2,1, 3,2,4,
  37. //////////////////
  38.          5,1,5, 5,1,1, 6,1,1, 1,2,1, 3,1,1, 2,1,1, 3,1,1, 1,1,6, 0,0,0};

  40. //《送別》
  41. unsigned char code song8[]={
  42.      5,1,2, 3,1,3, 5,1,1, 1,2,3, 6,1,2, 1,2,2,
  43.      5,1,4, 5,1,2, 1,1,1, 2,1,1, 3,1,2, 2,1,1, 1,1,1, 2,1,4, 5,1,2,
  44.          3,1,1, 5,1,1, 1,2,2, 7,1,1, 6,1,2, 1,2,2, 5,1,4, 5,1,2, 2,1,1,
  45.          3,1,1, 4,1,2, 7,0,1, 1,1,4, 6,1,2, 1,2,2, 1,2,4, 7,1,2, 6,1,1,
  46.          7,1,1, 1,2,4, 6,1,1, 7,1,1, 1,2,1, 6,1,1, 6,1,1, 5,1,1, 3,1,1,
  47.          1,1,1, 2,1,8, 5,1,2, 3,1,1, 5,1,1, 1,2,2, 7,1,1, 6,1,2, 1,2,2,
  48.          5,1,4, 5,1,2, 2,1,1, 3,1,1, 4,1,2, 7,0,2, 1,1,4, 0,0,0};
  49. // 頻率-半周期數據表 高八位  共保存了四個八度的28個頻率數據
  50. unsigned char code FREQH[]={
  51.     0xF2, 0xF3, 0xF5, 0xF5, 0xF6, 0xF7, 0xF8,    //低音1234567
  52.     0xF9, 0xF9, 0xFA, 0xFA, 0xFB, 0xFB, 0xFC, 0xFC,//1,2,3,4,5,6,7,i
  53.     0xFC, 0xFD, 0xFD, 0xFD, 0xFD, 0xFE,            //高音 234567
  54.     0xFE, 0xFE, 0xFE, 0xFE, 0xFE, 0xFE, 0xFF};   //超高音 1234567

  56. // 頻率-半周期數據表 低八位
  57. unsigned char code FREQL[]={
  58.     0x42, 0xC1, 0x17, 0xB6, 0xD0, 0xD1, 0xB6,    //低音1234567
  59.     0x21, 0xE1, 0x8C, 0xD8, 0x68, 0xE9, 0x5B, 0x8F, //1,2,3,4,5,6,7,i
  60.     0xEE, 0x44, 0x6B, 0xB4, 0xF4, 0x2D,             //高音 234567
  61.     0x47, 0x77, 0xA2, 0xB6, 0xDA, 0xFA, 0x16};   //超高音 1234567
  62. void KEY()                         /***********按鍵檢測子程序************/
  63. {
  64.         if(!pause)                //暫停鍵處理
  65.                 {
  66.                 delayms(5);
  67.                 if(!pause)
  68.                 {
  69.                         TR0=0;
  70.                         speaker=1;
  71.                         if(music_num==0)    //music_num=0只有在剛開機,且未按下暫停鍵時存在,表示剛開機時的狀態,按下后從第一首開始播放
  72.                         {
  73.                                 music_num=1;    //歌曲序號置1
  74.                                 num=0;                //從頭播放
  75.                                 play_enable=1;        //允許播放
  76.                         }
  77.                         else
  78.                         {
  79.                                 play_enable=~play_enable;
  80.                             speaker=1;
  81.                         }
  82.                         while(!pause)         //若按著暫停鍵不放手時的處理
  83.                         {
  84.                         if(play_enable==0){}                //如果是暫停，則顯示時間不變//（暫停時play_enable==0）
  85.                         }

  87.                   }//暫停鍵處理結束
  88.         }//while結束

  90.                 if((!play_up)&&(music_num!=0)) //上一首按鍵
  91.                 {
  92.                 delayms(5);
  93.                 if((!play_up)&&(music_num!=0))
  94.                 {
  95.                    TR0=0;
  96.                    speaker=1;
  97.                         music_num-=1;//歌曲編號減一
  98.                         if(music_num<=0)
  99.                         music_num=8;
  100.                         num=0;                 //從頭開始播放

  102. /*                        if(music_num==(sound_amount+1))
  103.                                 music_num=1;          */
  104.                         delayms(500);//歌曲切換時延時0.5S
  105.                 }
  106.                 }

  108.                 if((!play_down)&&(music_num!=0))
  109.                 {
  110.                 delayms(5);
  111.                 if((!play_down)&&(music_num!=0))
  112.                 {
  113.                         TR0=0;
  114.                         speaker=1;
  115.                         music_num+=1;//歌曲編號加一
  116.                         if(music_num>=9)
  117.                         music_num=1;
  118.                         num=0;                  //從頭開始播放

  120.         /*                if(music_num==0)
  121.                                 music_num=sound_amount;                  */
  122.                         delayms(500);//歌曲切換時延時0.5S
  123.                 }
  124.                 }
  125. }
  126. void main(void)                    /***********主程序************/
  127. {
  128.         TMOD=0x11; //T0 T1 均在工作方式1
  129.         ET0=1;  //T0開中斷
  130.         EA=1;   //CPU開中斷
  131.         LCD_Init();
  132.         while(1)
  133.         {
  134.         LCD_P16x16Ch(16*0,0,0);
  135.                                 LCD_P16x16Ch(16*1,0,1);
  136.                                 LCD_P16x16Ch(16*2,0,2);
  137.                                 LCD_P16x16Ch(16*3,0,3);
  138.                                 LCD_P16x16Ch(16*4,0,4);
  139.                                 LCD_P16x16Ch(16*5,0,5);
  140.                                 LCD_P8x16Str(16*6,0,":");
  141.                 music_play();        //根據當前狀態播放相應歌曲的某個音符

  143.                 KEY();

  145.         }
  146. }

  148. void delayms(unsigned int t)            /***********MS延時子程序***********/
  149. {
  150.         unsigned int i,j;
  151.         for(i=0;i<t;i++)
  152.         {
  153.                 for(j=0;j<123;j++)
  154.                         ;
  155.         }
  156. }

  158. void delay(unsigned char t)            //延時子函數,控制發音的時間長度,每個節拍0.4S
  159. {
  160.         unsigned char t1;
  161.         unsigned long t2;
  162.         for(t1=0;t1<t;t1++)               //嵌套循環, 共延時t個半拍
  163.         {
  164.             for(t2=0;t2<6500;t2++) //延時期間, 可進入T0中斷去發音
  165.         {
  166.                 KEY();
  167.         }
  168.         }
  169.         TR0=0;                               //關閉T0, 停止發音
  170. }

  172. void timer0(void) interrupt 1  //T0中斷程序,控制發音的音調    /***********定時中斷子程序***********/
  173. {
  174.         speaker=!speaker;//輸出方波, 發音
  175.         TH0=timer0h;         //下次的中斷時間,這個時間控制音調高低
  176.         TL0=timer0l;
  177. }
  178. void led_display(unsigned int z)                                                                                                                        /***********led顯示子程序***********/
  179. {
  180. switch(z)
  181. {
  182. case 1:
  183. {
  184. P2=0xbf;break;
  185. }
  186. case 2:
  187. {
  188. P2=0xdf;break;

  190. }
  191. case 3:
  192. {
  193. P2=0xef;break;
  194. }
  195. case 4:
  196. {
  197. P2=0xf7;break;
  198. }
  199. case 5:
  200. {
  201. P2=0xfb;break;
  202. }
  203. case 6:
  204. {
  205. P2=0xfd;break;
  206. }
  207. case 7:
  208. {
  209. P2=0xfe;break;
  210. }

  212. }

  214. }
  215. void song(void)          //演奏一個音符                                                                        /***********發出音符子程序***********/
  216. {
  217.         TH0=timer0h;    //控制音調
  218.         TL0=timer0l;
  219.         TR0=1;                    //啟動T0, 由T0輸出方波發音
  220.         delay(time);    //每個音符的演奏時間
  221. }
  222. //////////////////////////////////////////////////////
  223. void music_play(void)//播放相應歌曲的某個音符                                                /***********音樂播放顯示與數據處理子程序***********/
  224. {
  225.         if((music_num==1)&&(play_enable==1))
  226.         {
  227.         if(lock1==0)
  228.         {
  229. //        LCD_P8x16Str(0,3,"                ");
  230. //        LCD_P8x16Str(0,6,"                ");
  231.                 LCD_P16x16Ch(16*1,3,6);
  232.                                 LCD_P16x16Ch(16*2,3,7);
  233.                                 LCD_P16x16Ch(16*3,3,8);
  234.                                 LCD_P16x16Ch(16*4,3,9);
  235.                                  lock1=1;
  236.                                  lock2=0;\
  237.                                  lock8=0;
  238.                                 }
  239.                                 led_display(song1[num]);
  240.                 fre=song1[num]+7*song1[num+1]-1;//第i個是音符,第i+1個是第幾個八度
  241.                 timer0h=FREQH[fre];                    //從數據表中讀出頻率數值,實際上是定時的時間長度
  242.             timer0l=FREQL[fre];
  243.             time=song1[num+2];              //讀出時間長度數值
  244.             num+=3;
  245.                 if(fre<0)                //判斷歌曲的結束位,結束后轉到下一首
  246.                 {
  247.                         num=0;            //下一首從頭播放
  248.                         music_num=2;
  249.             }
  250.                 song();                //發出一個音符
  251.         }
  252. ////////////////////////////////////////////////////////////////////////////////////
  253.         if((music_num==2)&&(play_enable==1))
  254.         {
  255.
  256.         if(lock2==0)
  257. ……………………

  259. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

Proteus7.8版本的仿真和程序下載:
51單片機音樂播放oled.7z (848.8 KB, 下載次數: 86)

評分

參與人數 2黑幣 +65 收起 理由
wpppmlah + 15 共享資料的黑幣獎勵！
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏6 分享淘帖 頂頂2 踩踩
回復

使用道具 舉報

沙發
ID:1085085 發表于 2023-10-28 09:03 | 只看該作者
感謝樓主的精彩分享！后續您有精力的話可以考慮移植到支持硬件USB下載和硬件USB仿真的STC8H8K64U上


回復

使用道具 舉報

板凳
ID:88256 發表于 2023-12-28 22:10 | 只看該作者
資料齊全，運行正常，很不錯。
回復

使用道具 舉報

地板
ID:398094 發表于 2024-1-2 11:01 | 只看該作者
感謝樓主的精彩分享！
