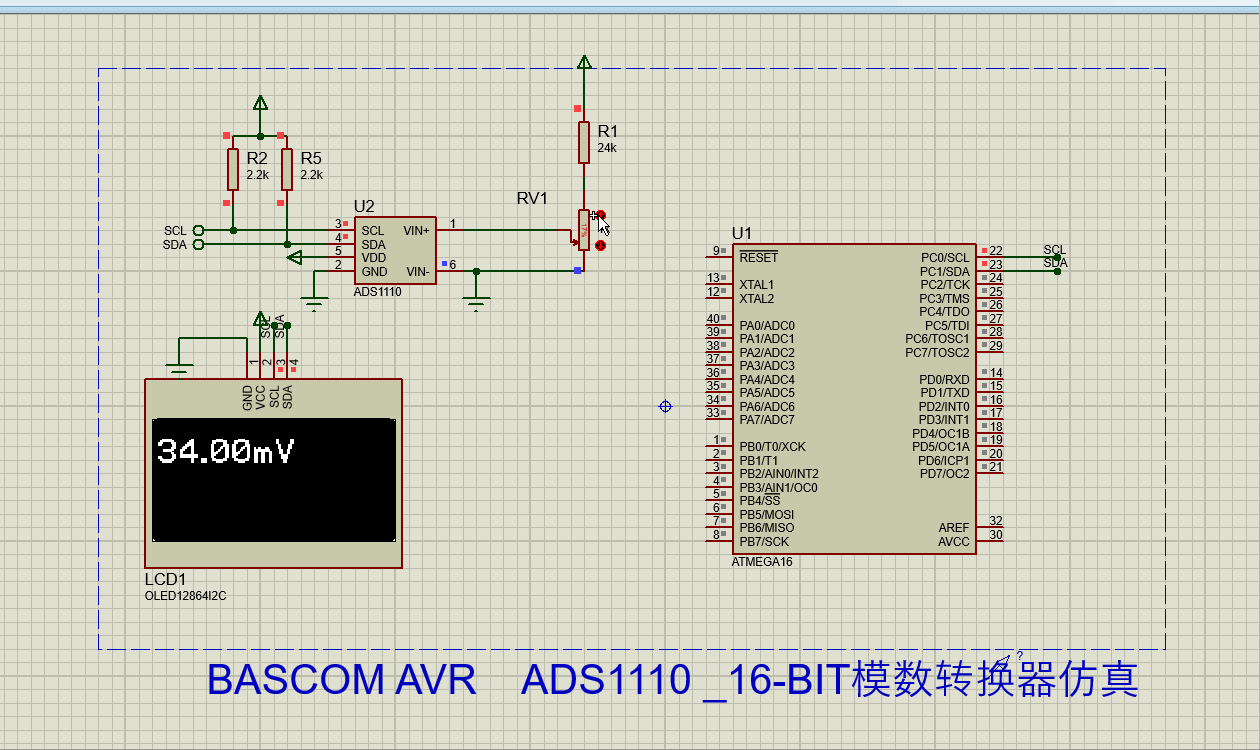

BASCOM AVR ADS1110 _16-BIT模數轉換器仿真

ID:342822 · 發表于 2023-10-8 23:45

$regfile = "m8def.dat"
$crystal = 8000000
'$baud = 19200

'Config Clockdiv = 1                                     ' 確保芯片以8 MHz運行
Config Scl = Portc.5                                     ' 使用i2c引腳
Config Sda = Portc.4
Config Twi = 400000                                        ' i2c 速度
I2cinit
$lib "i2c_twi.lbx"                                        ' 不使用模擬軟I2C，使用硬TWI
$lib "glcdSSD1306-I2C.lib"                               ' 用這個特殊的lib覆蓋默認lib
Config Graphlcd = Custom , Cols = 128 , Rows = 64 , Lcdname = "SSD1306"

Config Single = Scientific , Digits = 3    '設置單精度=科學計數法，保留點后位數
'Digits值為0將不會產生尾隨零。1-7之間的值可用于指定逗號后面的位數。

' ADS1110的I2C 地址
'  -------------
' ADS1110的I2C地址是1001aaa，其中aaa是出廠時默認設置。ADS1110有8種不同類型，每種類型都有不同的I2C地址。封裝上，
' ADS1110的每種類型都以EDx為標識，其中x表示地址變量。

' 部件             設備I2C設備地址             部件
' 型號          BIN       HEX       DEC    標記
' ---------    -------    ----    ---    -------
' ADS1110A0    1001000    0x48    72       ED0
' ADS1110A1    1001001    0x49    73       ED1
' ADS1110A2    1001010    0x4A    74       ED2
' ADS1110A3    1001011    0x4B    75       ED3
' ADS1110A4    1001100    0x4C    76       ED4
' ADS1110A5    1001101    0x4D    77       ED5
'ADS1110A6    1001110    0x4E    78       ED6
' ADS1110A7    1001111    0x4F    79       ED7
'  ----------------------------
Const ADS1110_DIZHI = &B10010001       '選擇ED0標識的芯片ADS1110A0  地址：1001000 + 位0（讀/寫）
'Const Addressw = &B10010000                         '沒使用

Dim dianya_zhuanhuan As Single                '計算電壓轉換變量
Dim Pga As Integer                         '增益變量
Dim CELIANGh As Byte , CELIANGl As Byte       '數據測量變量
Pga = 1                                        '
Cls

Do
Gosub duqu                                     '調用測量讀取計算子程序
Gosub xianshi                                  '調用測量結果子程序
Waitms 250
Waitms 50
Loop
End

'------------------------------------------------------------------------------
duqu:          '測量讀取計算子程序
I2cstart
I2cwbyte ADS1110_DIZHI                      '讀取地址
I2crbyte CELIANGh , Ack                      '測量讀數如果要讀取更多字節，請指定ACK。
I2crbyte CELIANGl , Nack                   '如果NACK是要讀取的最后一個字節，則指定NACK
I2cstop                                     '停止位

'轉換這兩個字節是通過一些簡單的數學運算完成的。當以15 SPS采樣時，ADS1110返回的值（不是電壓）落在-32768和32767之間。
'該值的較高字節乘以 256，然后添加到較低的字節 – 然后乘以 2.048，最后除以 32768。

dianya_zhuanhuan = CELIANGh * 256                      '左移至高8位
dianya_zhuanhuan = dianya_zhuanhuan + CELIANGl          '添加低8位
dianya_zhuanhuan = dianya_zhuanhuan * 2.048
dianya_zhuanhuan = dianya_zhuanhuan / 32768
dianya_zhuanhuan = dianya_zhuanhuan / Pga
dianya_zhuanhuan = dianya_zhuanhuan *1000 '擴大1千倍以mV單位顯示
Return

'-----------------------------------------------------------------------------------
xianshi:                                        '在LCD上顯示測量結果子程序
Setfont Font12x16
Lcdat 1, 6 , chr(130);chr(131);chr(132);":";'顯示Font12x16.font中的漢字字符：“電壓值”

Lcdat 5 , 20 , Fusing(dianya_zhuanhuan , "#.&");"mV" ;" "       '12x16字體顯示：保留小數點后3位.

Setfont Font8x8tt
Lcdat 2 , 64 , Fusing(dianya_zhuanhuan , "#.&");"mV" ;    '8x8字體顯示

Return

'-------------------------------------------------------------------------------------------
$include "../Font12x16.font"                                  ' 字體文件
$include "../font8x8TT.font"

ID:342822 · 發表于 2023-10-9 21:53

來個動態的

ID:1111498 · 發表于 2024-2-27 17:18

你好，我參照這個用MEGA16代替了mega8，讀出來的數據全部是0，求大佬解答，十分感謝！
$regfile = "m16adef.dat"
$crystal = 12000000
$baud = 9600

Config Scl = Portc.0
Config Sda = Portc.1
Config Twi = 400000
I2cinit
$lib "i2c_twi.lbx"                                        ' 不使用模擬軟I2C，使用硬TWI
$lib "glcdSSD1306-I2C.lib"                               ' 用這個特殊的lib覆蓋默認lib

Config Single = Scientific , Digits = 3    '設置單精度=科學計數法，保留點后位數

Dim dianya_zhuanhuan As Single                '計算電壓轉換變量
Dim Pga As Integer                         '增益變量
Dim CELIANGh As Byte , CELIANGl As Byte       '數據測量變量
Pga = 1                                        '

Do
Gosub xie                                  '調用測量讀取計算子程序
Gosub duqu                               '調用測量結果子程序
print dianya_zhuanhuan             'dianya_zhuanhuan
Waitms 250
Waitms 50
Loop
End

'------------------------------------------------------------------------------
xie:
I2cstart                                              'start condition
I2cwbyte &H90                                     'slave address
I2cwbyte &H8C                                        'asdress of EEPROM
I2cstop                                              'stop condition
Waitms 10                                              'wait for 10 milliseconds
Return

duqu:          '測量讀取計算子程序
I2cstart
I2cwbyte &H91                      '讀取地址
I2crbyte CELIANGh , Ack                      '測量讀數如果要讀取更多字節，請指定ACK。
I2crbyte CELIANGl , Nack                   '如果NACK是要讀取的最后一個字節，則指定NACK
I2cstop                                     '停止位

dianya_zhuanhuan = CELIANGh * 256                      '左移至高8位
dianya_zhuanhuan = dianya_zhuanhuan + CELIANGl          '添加低8位
dianya_zhuanhuan = dianya_zhuanhuan * 2.048
dianya_zhuanhuan = dianya_zhuanhuan / 32768
dianya_zhuanhuan = dianya_zhuanhuan / Pga
dianya_zhuanhuan = dianya_zhuanhuan *1000 '擴大1千倍以mV單位顯示
Return

ID:342822 · 發表于 2024-2-27 22:24

先生，不能簡單地套用啊~~~
這個ads1110只有一個adc通道。你那個1115有4個通道需另外要配置的
我已上傳了別人寫的程序及仿真動畫圖片，你再琢磨琢磨

ID:342822 · 發表于 2024-2-27 22:29

$regfile = "m16def.dat"                                     ' specify the used micro
$crystal = 8000000                                        ' used crystal frequency
'$baud = 19200                                              ' use baud rate
$hwstack = 32                                              ' default use 32 for the hardware stack
$swstack = 32                                              ' default use 10 for the SW stack
$framesize = 64                                           ' default use 40 for the frame space

Declare Function Get_adc(byval Ain_x As Byte) As Integer

Config Lcdpin = Pin , Db4 = Portd.4 , Db5 = Portd.5 , Db6 = Portd.6 , Db7 = Portd.7 , Rs = Portb.0 , E = Portb.1

Config Lcd = 16 * 2                                        '配置液晶屏
Cursor Off Noblink

Dim Myinteger As Integer
Dim Voltage As Single
Dim Vol_str As String * 8

'采樣接口引腳配置
Dim Channel(8) As Byte
'AIN0-AIN1             'AIN0-AIN3             'AIN1-AIN3             'AIN2-AIN3
Channel(5) = &B00000000 : Channel(6) = &B00010000 : Channel(7) = &B00100000 : Channel(8) = &B00110000
'AIN0-GND                'AIN1-GND                'AIN2-GND                'AIN3-GND
Channel(1) = &B01000000 : Channel(2) = &B01010000 : Channel(3) = &B01100000 : Channel(4) = &B01110000

'配置引腳以用于I2C總線
Config Scl = PortC.0                                     '是串行時鐘SCL
Config Sda = PortC.1                                     '是串行數據SDA
I2cinit

'*************************************************************************************
Cls
Do
Myinteger = Get_adc(2)
'Cls
Locate 1 , 1
Lcd Hex(myinteger)

Voltage = Myinteger / 32768
Voltage = Voltage * 4096
Myinteger = Round(voltage)
Vol_str = Str(myinteger)
Vol_str = Format(vol_str , "0.000")
Locate 2 , 1
Lcd Vol_str

Waitms 600
Loop
End

'*************************************************************************************
Function Get_adc(byval Ain_x As Byte) As Integer

Local Config_high As Byte
Local Config_low As Byte

'addr_pin接地
'寫入ads1115的地址

'W_addr = &H90
'從ads1115讀取的地址
'R_addr = &H91

Config_high = &B10000000
Config_high = Config_high + Channel(2)
  Config_high = Config_high + &B00000010                ' Pga(2)  ±4.096V
'Config_high = Config_high + &B00000100                ' Pga(3)  ±2.048V
Config_low = &B10000000                               ' 128SPS

'初始化I2C
I2cstart
I2cwbyte &H90                                           ' W_地址
I2cwbyte &B00000001                                     ' 指向Config寄存器
I2cwbyte Config_high
I2cwbyte Config_low
I2cstop

'讀_ad
I2cstart                                              ' 生成起始碼
I2cwbyte &H90                                           ' W_addr發送地址
I2cwbyte &B00000000                                     ' 指向轉換寄存器
I2cstart                                              ' 起動條件
I2cwbyte &H91                                           ' 讀_addr的從機地址
I2crbyte Config_high , Ack
I2crbyte Config_low , Nack
I2cstop

Get_adc = Makeint(config_low , Config_high) '將兩個字節壓縮成一個字或整數。等效代碼是：VARN=（256*MSB）+LSB

End Function

ID:1111498 · 發表于 2024-2-27 22:35

我已經轉戰使用ADS1110了，沒有使用ADS1115了。我只需要一個通道就可以。我現在是ADS1110和ATMEGA16。使用上面那個程序，讀出來的數據全是0.0
麻煩大神指導指導

ID:342822 · 發表于 2024-2-28 00:11

轉移到mega16只改動ADC引腳
這里有幾個地方要注意
1.ADS1110封裝標記在芯片屬性里配置
2.字體文件要添加到代碼頁左邊欄中。
附程序：
$regfile = "m16def.dat"
$crystal = 8000000
'$baud = 19200
'Config Clockdiv = 1                                     ' 確保芯片以8 MHz運行
Config Scl = Portc.0                                     ' 使用i2c引腳
Config Sda = Portc.1
Config Twi = 400000                                        ' i2c 速度
I2cinit
$lib "i2c_twi.lbx"                                        ' 不使用模擬軟I2C，使用硬TWI
$lib "glcdSSD1306-I2C.lib"                               ' 用這個特殊的lib覆蓋默認lib
Config Graphlcd = Custom , Cols = 128 , Rows = 64 , Lcdname = "SSD1306"

Config Single = Scientific , Digits = 2    '設置單精度=科學計數法，保留點后位數
'  ----------------------------
  Const ADS1110_DIZHI = &B10010001       '選擇ED0標識的芯片ADS1110A0  地址：1001000 + 位0（讀/寫）
Const ADS1110_DIZHI_1 = &B10010011       '選擇ED0標識的芯片
'Const Addressw = &B10010000                         '沒使用
Dim dianya_zhuanhuan As Single                '計算電壓轉換變量
Dim dianya_zhuanhuan_1 as Single
Dim Pga As Integer                         '增益變量
Dim CELIANGh As Byte , CELIANGl As Byte       '數據測量變量
Dim CELIANGh_1 As Byte , CELIANGl_1 As Byte       '數據測量變量
Pga = 1                                        '
Cls

Do
Gosub duqu_1
Gosub duqu                                     '調用測量讀取計算子程序
Gosub xianshi                                  '調用測量結果子程序
Waitms 250
Waitms 50
Loop
End
'------------------------------------------------------------------------------
duqu:          '測量讀取計算子程序
I2cstart
I2cwbyte ADS1110_DIZHI                      '讀取地址
I2crbyte CELIANGh , Ack                      '測量讀數如果要讀取更多字節，請指定ACK。
I2crbyte CELIANGl , Nack                   '如果NACK是要讀取的最后一個字節，則指定NACK
I2cstop                                     '停止位

dianya_zhuanhuan = CELIANGh * 256                      '左移至高8位
dianya_zhuanhuan = dianya_zhuanhuan + CELIANGl          '添加低8位
dianya_zhuanhuan = dianya_zhuanhuan * 2.048
dianya_zhuanhuan = dianya_zhuanhuan / 32768
dianya_zhuanhuan = dianya_zhuanhuan / Pga
dianya_zhuanhuan = dianya_zhuanhuan *1000 '擴大1千倍以mV單位顯示
Return
duqu_1:
I2cstart
I2cwbyte ADS1110_DIZHI_1                      '讀取地址
I2crbyte CELIANGh_1 , Ack                      '測量讀數如果要讀取更多字節，請指定ACK。
I2crbyte CELIANGl_1 , Nack                   '如果NACK是要讀取的最后一個字節，則指定NACK
I2cstop                                     '停止位
dianya_zhuanhuan_1 = CELIANGh_1 * 256                      '左移至高8位
dianya_zhuanhuan_1 = dianya_zhuanhuan_1 + CELIANGl_1          '添加低8位
Return
'-----------------------------------------------------------------------------------
xianshi:                                        '在LCD上顯示測量結果子程序
Setfont Font12x16
Lcdat 2 ,1, dianya_zhuanhuan ;"mV" ;"  "    '8x8字體顯示
Return
'-------------------------------------------------------------------------------------------
$include "../Font12x16.font"                                  ' 字體文件
'$include "../font8x8TT.font"

ID:342822 · 發表于 2024-2-28 01:23

991005 發表于 2024-2-27 22:35
我已經轉戰使用ADS1110了，沒有使用ADS1115了。我只需要一個通道就可以。我現在是ADS1110和ATMEGA16。使用 ...

按你提供的代碼運行良好
$regfile = "m16adef.dat"
$crystal = 8000000
$baud = 9600

Config Scl = Portc.0
Config Sda = Portc.1
Config Twi = 400000
I2cinit
$lib "i2c_twi.lbx"                                        ' 不使用模擬軟I2C，使用硬TWI
$lib "glcdSSD1306-I2C.lib"                               ' 用這個特殊的lib覆蓋默認lib

Config Single = Scientific , Digits = 3    '設置單精度=科學計數法，保留點后位數

Dim dianya_zhuanhuan As Single                '計算電壓轉換變量
Dim Pga As Integer                         '增益變量
Dim CELIANGh As Byte , CELIANGl As Byte       '數據測量變量
Pga = 1                                        '

Do
Gosub xie                                  '調用測量讀取計算子程序
Gosub duqu                               '調用測量結果子程序
print dianya_zhuanhuan             'dianya_zhuanhuan
Waitms 250
Waitms 50
Loop
End

'------------------------------------------------------------------------------
xie:

I2cstart
                                    'asdress of EEPROM                                              'start condition
I2cwbyte &H90                                     'slave address
I2cwbyte &H8C
I2cstop                                              'stop condition
Waitms 10                                              'wait for 10 milliseconds
Return

duqu:          '測量讀取計算子程序
I2cstart
I2cwbyte &H91                      '讀取地址
I2crbyte CELIANGh , Ack                      '測量讀數如果要讀取更多字節，請指定ACK。
I2crbyte CELIANGl , Nack                   '如果NACK是要讀取的最后一個字節，則指定NACK
I2cstop                                     '停止位

dianya_zhuanhuan = CELIANGh * 256                      '左移至高8位
dianya_zhuanhuan = dianya_zhuanhuan + CELIANGl          '添加低8位
dianya_zhuanhuan = dianya_zhuanhuan * 2.048
dianya_zhuanhuan = dianya_zhuanhuan / 32768
dianya_zhuanhuan = dianya_zhuanhuan / Pga
dianya_zhuanhuan = dianya_zhuanhuan *1000 '擴大1千倍以mV單位顯示
Return

ID:342822 · 發表于 2024-2-28 10:03

問題可能出在單片機與終端通訊配置上：
1，要做到mega16屬性中晶振頻率與程序代碼中的頻率一致。
2，終端中波特率的選擇與代碼中的一致。
3，單片機與終端連接是叫擦連接即：TXD---RXD
試試看，祝你成功~~

帳號		自動登錄	找回密碼
密碼			立即注冊

久久久久久久999_99精品久久精品一区二区爱城_成人欧美一区二区三区在线播放_国产精品日本一区二区不卡视频_国产午夜视频_欧美精品在线观看免费

BASCOM AVR ADS1110 _16-BIT模數轉換器仿真

評分
