51單片機+8229BSF觸摸按鍵+數碼管源程序

[復制鏈接]
跳轉到指定樓層
樓主
ID:887442 發表于 2023-9-1 19:41 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式

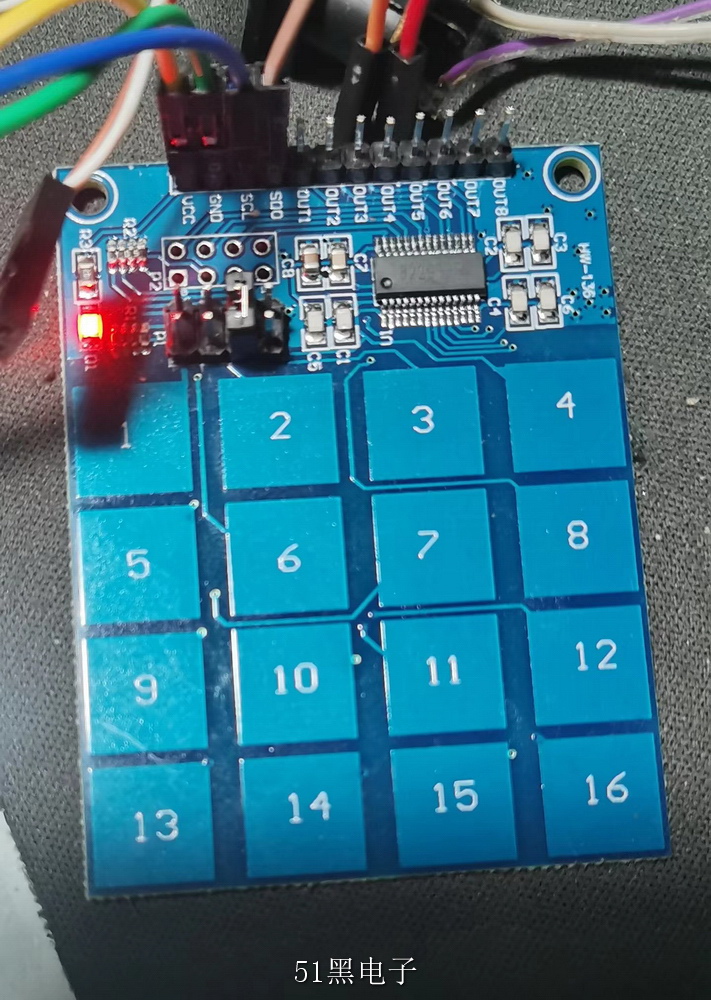

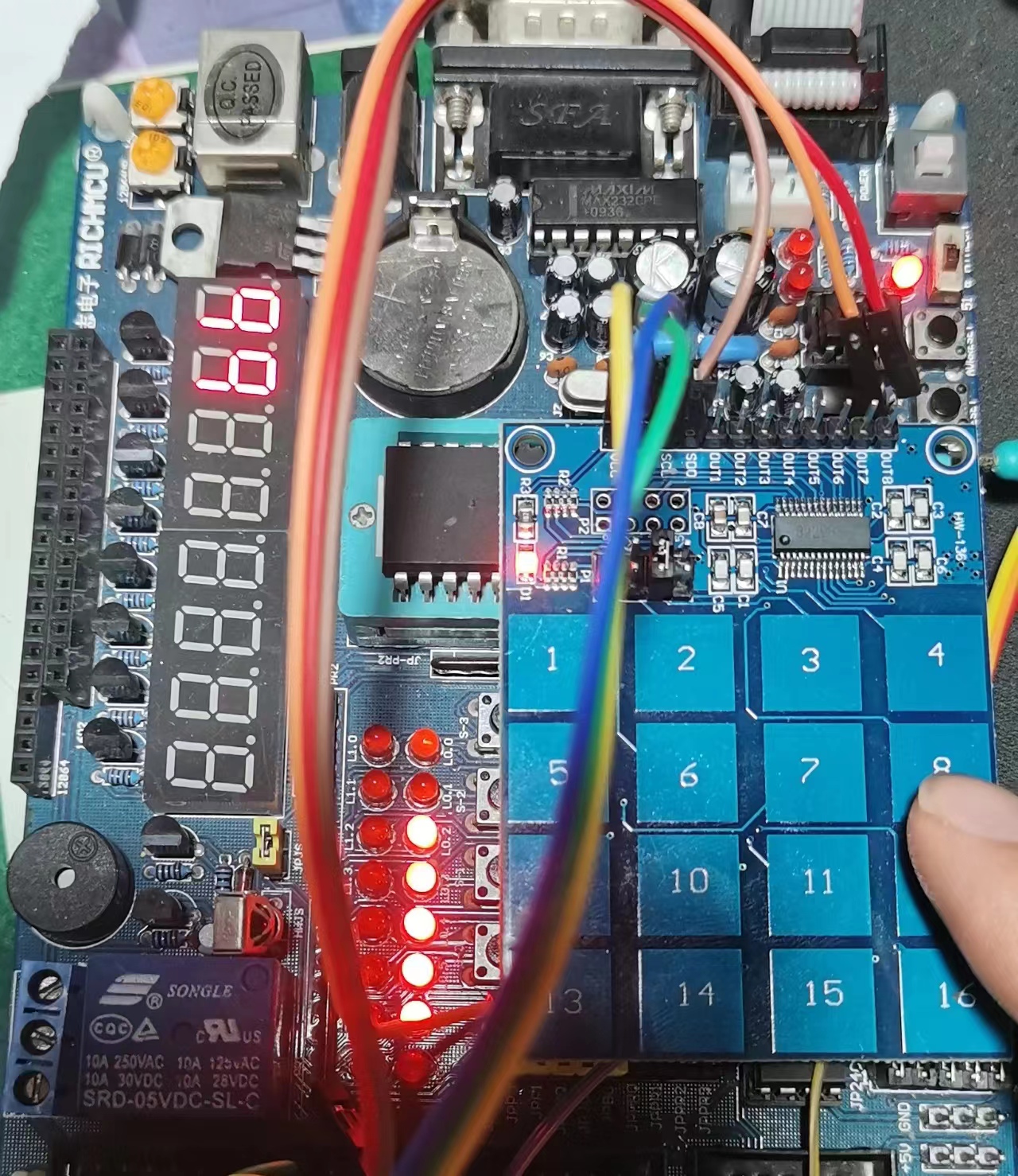

16鍵觸摸按鍵，商家給的資料很少，芯片功能很豐富，這個例程僅實現16個按鍵單獨使用，靈敏度不錯，要短按第三個才能16鍵使用，否則只能使用8個按鍵。



單片機源程序如下:
  1. #include <reg52.h>
  2. #include <intrins.h>

  4. //#include<reg51.h>
  5. //#include<intrins.h>

  7. sbit scl=P1^0;
  8. sbit sdo=P1^1;
  9. //sbit a=P1^2;
  10. sbit BEEP = P3^6;                  //蜂鳴器驅動線

  12. unsigned char  n,shift,i;
  13. unsigned int  display[2];
  14. unsigned char code disp_code[]={
  15.               0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
  16.               0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xbf}        ;

  18. //unsigned char code key2[]={'1','2','3','4','5','6','7','8','9','0','A','B','C','D','E','F','-'};

  20. unsigned char  key1[16];


  23. void delay10us(unsigned int n)
  24. {
  25.         while(n--);
  26. }


  29. void delay(unsigned z)
  30. {
  31.      unsigned int x,y;
  32.      for(x = z; x > 0; x--)
  33.          for(y = 114; y > 0 ; y--);
  34. }
  35. /**********************************************************

  37.   蜂鳴器驅動子函數

  39. **********************************************************/
  40. void beep(void)
  41. {
  42.   unsigned char i;
  43.   for (i=0;i<180;i++)
  44.   {
  45.     delay10us(500);
  46.     BEEP=!BEEP;       //BEEP取反
  47.   }
  48.    BEEP=1;            //關閉蜂鳴器
  49.    delay10us(500);      //延時
  50. }




  55. void ttp229_write(void)
  56. {
  57.      unsigned char i;

  59.      sdo=0;
  60.      delay10us(10);//115.02us
  61.      sdo=1;
  62.      delay10us(2);    //36us
  63.      for(i=0;i<16;i++)
  64.      {
  65.                  key1[i]='1';

  67.              scl=0;

  69.         if(!sdo)   {key1[i]='0';}
  70.          scl=1;            //132KHz


  73.      }
  74. }
  75. main()
  76. {
  77.       unsigned char i;
  78.          unsigned int i1;
  79.    P0 = 0xbf;
  80.    P2 = 0x7f;            //數碼管顯示"-"

  82.    T2CON = 0x00;               //設置T2CON寄存器
  83.    TH2 = 0xfc;                 //1ms定時
  84.    TL2 = 0x66;
  85.    ET2 = 1;                    //啟用Timer2中斷
  86.    EA = 1;                     //總中斷允許
  87.    TR2 = 1;                    //啟動定時器2
  88.    while(1)
  89.      {
  90.        delay(200);//500ms
  91.          ttp229_write();
  92. //         i1=16;
  93. //         i=0;
  94.
  95.                             for(i=0;i<16;i++)
  96.     {
  97.                                   if (key1[i]=='0')
  98.                                  {
  99.                                   display[0]=i;
  100.                                   display[1]=i;
  101.                                  }

  103.          }
  104.

  106.    }
  107. }



  111. /*********************************************************

  113. Timer2中斷函數

  115. **********************************************************/
  116. void  timer2() interrupt 5
  117. {
  118.    TR2 = 0;
  119.    TF2 = 0;                         //手工清中斷標志
  120.    TH2 = 0xfc;                      //1ms定時常數
  121.    TL2 = 0x66;

  123.    if(n >= 2)                       //3位數碼管顯示
  124.    {
  125.      n = 0;
  126.      shift = 0x7f;                  //送位碼初值
  127.      P2 = 0xff;                     //關閉顯示
  128.    }
  129.    else
  130.    {

  132.      P0 = disp_code[display[n++]];    //送段碼
  133.      P2 = shift;                    //送位碼
  134.      shift = (shift>>1)|0x80;       //調整位碼
  135.    }
  136.    TR2 = 1;
  137. }
