TLP109驅動功率三極管電路問題請教

ID:261544 · 發表于 2023-8-3 08:25

大家好！首先懇請大家幫我看看我這TLP109驅動功率三極管MJD122電路，電路這塊我不太專業，請教大家幫

TLP109驅動功率三極管電路

忙看看和幫忙指正再次感謝！

ID:491875 · 發表于 2023-8-3 10:05

把R1串聯到TLP109的4腳與Q1的基極之間。

ID:491875 · 發表于 2023-8-3 10:08

把R1串聯在TLP109的5腳與Q1的集電極之間，不能接在6腳，否則，光耦內部光敏三極管不受控

ID:261544 · 發表于 2023-8-3 10:17

感謝你的指正

ID:261544 · 發表于 2023-8-3 10:22

我改了一下器件和電路，這個R2選取的阻值不知有沒有問題，我想讓這個電路實現200K的PWM能指正一下嗎？非常感謝好心人的解答。

ID:94031 · 發表于 2023-8-3 10:25

ID:94031 · 發表于 2023-8-3 10:28

老愚童63 發表于 2023-8-3 10:08
把R1串聯在TLP109的5腳與Q1的集電極之間，不能接在6腳，否則，光耦內部光敏三極管不受控

ID:261544 · 發表于 2023-8-3 10:28

大佬，電路我改了R2的阻值選取不知是否滿足我的要求，我想發送200K PWM，我這更改的電路可嗎？感謝大佬們熱心的回答

ID:261544 · 發表于 2023-8-3 10:29

十分感謝你的熱心解答

ID:94031 · 發表于 2023-8-3 10:53

夜問夜問發表于 2023-8-3 10:22
我改了一下器件和電路，這個R2選取的阻值不知有沒有問題，我想讓這個電路實現200K的PWM能指正一下嗎？非常 ...

TLP118不支持24V，改成5V，電阻相應調整。

ID:94031 · 發表于 2023-8-3 11:02

夜問夜問發表于 2023-8-3 10:22
我改了一下器件和電路，這個R2選取的阻值不知有沒有問題，我想讓這個電路實現200K的PWM能指正一下嗎？非常 ...

R2 39K有點大，改成20K。

ID:94031 · 發表于 2023-8-3 11:17

夜問夜問發表于 2023-8-3 10:28
大佬，電路我改了R2的阻值選取不知是否滿足我的要求，我想發送200K PWM，我這更改的電路可嗎？感謝大佬們熱 ...

R2一頭接電源，另一頭接5腳，否則三極管沒有供電。

ID:291668 · 發表于 2023-8-3 11:20

實現pwm的輸出主要跟你前邊控制光耦通斷的引腳電平有關系。后面的基極電阻阻值不是主要因素。壓降大于1.4V左右后面就會有輸出

ID:213173 · 發表于 2023-8-3 13:16

夜問夜問發表于 2023-8-3 10:28
大佬，電路我改了R2的阻值選取不知是否滿足我的要求，我想發送200K PWM，我這更改的電路可嗎？感謝大佬們熱 ...

樓主仔細看看這兩個文件，即可知此原理圖不可行。

MJD122.PDF (291.63 KB, 下載次數: 4)

ID:143767 · 發表于 2023-8-3 13:18

應用光耦的本意是要求電路隔離，你這樣用就成了不隔離電路，另外光耦接收管的基極不用接任何電路

ID:1088185 · 發表于 2023-8-3 13:27

你這電路做不了200K, 而且是PWM，占空比小的時候根本反應不了

ID:491875 · 發表于 2023-8-3 17:18

xuyaqi 發表于 2023-8-3 10:28

我理解錯了，沒有看PDF文件，如果這個結構，是應該接高電位，不過如果要求隔離，還是不能接原來的位置。你6樓的接法可以

ID:883242 · 發表于 2023-8-3 17:58

1）TLP109的基極不要接任何電路，一定要懸空。

2）TLP109只能傳遞最快30kHz，想隔離200kHz的PWM信號是不可能的。

3）TLP118是可以用的。

ID:261544 · 發表于 2023-8-8 10:13

再次感謝大佬們熱心的解答，現這個電路是驗證過的，可以發送200K的PWM，但是光耦有點大，三極管也有點大，所以我才想改電路，將TLP701替換成TLP118，將TIP122替換成MJD122，同時將1N4148去掉，我前面的電路不能用嗎？請教用替換的器件如何在現圖上改動呢，請各位高手支招謝謝！

ID:94031 · 發表于 2023-8-8 18:44

夜問夜問發表于 2023-8-8 10:13
再次感謝大佬們熱心的解答，現這個電路是驗證過的，可以發送200K的PWM，但是光耦有點大，三極管也有點大， ...

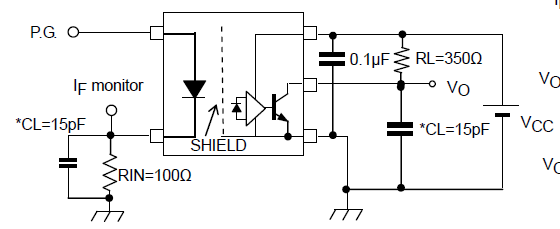

701與118內部電路不一樣，電路不能完全照搬，要重新調試決定。圖1 TLP118，圖2 TLP701。

ID:990848 · 發表于 2023-8-8 19:19

Hephaestus 發表于 2023-8-3 17:58
1）TLP109的基極不要接任何電路，一定要懸空。

2）TLP109只能傳遞最快30kHz，想隔離200kHz的PWM信號是不 ...

贊同這個觀點

ID:821429 · 發表于 2023-8-8 19:32

光耦兩側都是+24VA，同一個電源，光耦就沒有必要了。光耦兩側可以用不同的電源，所以起到隔離作用；相同的電源沒有意義。
IN信號電平是多少？24V的信號嗎？如果不是，只是單片機輸出的3-5V，那么這個電路有可能一直導通，起不到控制作用。如果IN是3-5V還能在實際電路中驗證成功，我就有點不理解了；仿真中驗證成功倒是有可能

ID:261544 · 發表于 2023-8-8 20:43

xuyaqi 發表于 2023-8-8 18:44
701與118內部電路不一樣，電路不能完全照搬，要重新調試決定。圖1 TLP118，圖2 TLP701。

啊那該怎么做呀

ID:94031 · 發表于 2023-8-9 06:41

夜問夜問發表于 2023-8-8 20:43
啊那該怎么做呀

由于TLP118是OC輸出，所以輸出要上拉。

ID:261544 · 發表于 2023-8-9 08:37

liixaofei5 發表于 2023-8-8 19:32
光耦兩側都是+24VA，同一個電源，光耦就沒有必要了。光耦兩側可以用不同的電源，所以起到隔離作用；相同的 ...

IN那邊是ULN2003給的信號

ID:261544 · 發表于 2023-8-9 09:54

xuyaqi 發表于 2023-8-9 06:41
由于TLP118是OC輸出，所以輸出要上拉。

感謝大佬的指導，改上拉如圖的電路可嗎？

ID:1089167 · 發表于 2023-8-9 10:39

夜問夜問發表于 2023-8-9 09:54
感謝大佬的指導，改上拉如圖的電路可嗎？

建議給Q1的B極加一個限流電阻

ID:94031 · 發表于 2023-8-9 10:52

夜問夜問發表于 2023-8-9 09:54
感謝大佬的指導，改上拉如圖的電路可嗎？

原理圖沒發現問題，你可先試一下看裝置是否正常。

ID:94031 · 發表于 2023-8-9 11:01

既然不太專業你為什么還要改人家電路，測試的專業儀器你有嗎？

ID:261544 · 發表于 2023-8-9 13:38

沒有測試儀，我想改個小點的板子，原來板子太大了，之前上面的零件也大。

ID:94031 · 發表于 2023-8-9 14:03

夜問夜問發表于 2023-8-9 13:38
沒有測試儀，我想改個小點的板子，原來板子太大了，之前上面的零件也大。

你如何證明你改的是正確的。
