Mplab V8.91選對芯片了，還提示芯片ID不匹配

ID:293757 · 發表于 2023-7-11 13:20

芯片是PIC16F877A, 使用了Mplab ide V8.91。
Select Device也選對了芯片，
使用kit3, 也連接成功了。

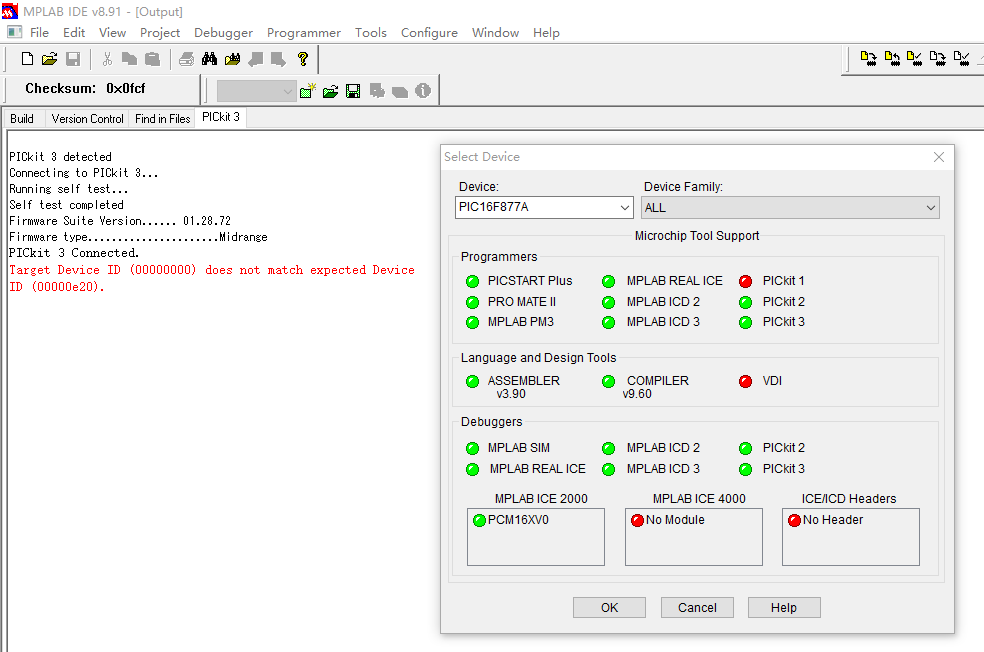

卻顯示ID不對，這怎么辦？請見附圖。

ID:1004920 · 發表于 2023-7-11 16:47

拔掉多聯幾遍，還是連不上的話就可能kit3壞了

ID:1041200 · 發表于 2023-7-11 21:30

我以前也遇到過類似的情況，一般都是芯片型號問題，比如16F887如果輸成了16F778，就會出現這類提示；也有試過某一個引腳接觸不好虛焊了（我用的是燒錄座，所以更容易出現接觸不良）也會出現這個提示；還有就是芯片壞了。

ID:293757 · 發表于 2023-7-12 08:25

再看看，謝謝！

ID:962286 · 發表于 2023-7-12 11:35

這個大可能不是因為芯片選錯或者接錯芯片的原因。它提示接收到器件的ID：0x00000000，實際就是沒有正確接收到MCU發送給PICKIT3，而誤以為0x00000000這個初始值是MCU的ID。造成這種現象的原因：
1.  MCU沒有供電，PICKIT3可以設置由PICKIT3供電，也可以設置由外部供電。但切記別2個供電都開，很容易把PICKIT3搞壞；
2.  MCU常供電，無法進入燒錄模式。PIC的燒錄時序是：MCU復位-->燒錄腳有一小段時間是燒錄腳屬性，并且等待有無命令進入燒錄模式-->過了這段時間就恢復成IO，失去燒錄屬性。一旦板子常供電或MCU的VDD接個大電容，無法讓MCU復位，也就是無法進入燒錄模式，無法進入燒錄模式就無法反饋器件的ID給PICKIT3；
3.  PICKIT3壞掉了；
4.  接錯線；

ID:293757 · 發表于 2023-7-12 14:00

一下子明白了很多....0x00000000的含義是這樣！應該是因為學習板上有大容量的Capacitor, 無法復位，我應該用單獨的萬能卡座夾住芯片！
多謝了......
