微波雷達感應燈制作附電路原理圖

ID:796012 · 發表于 2023-7-11 10:31

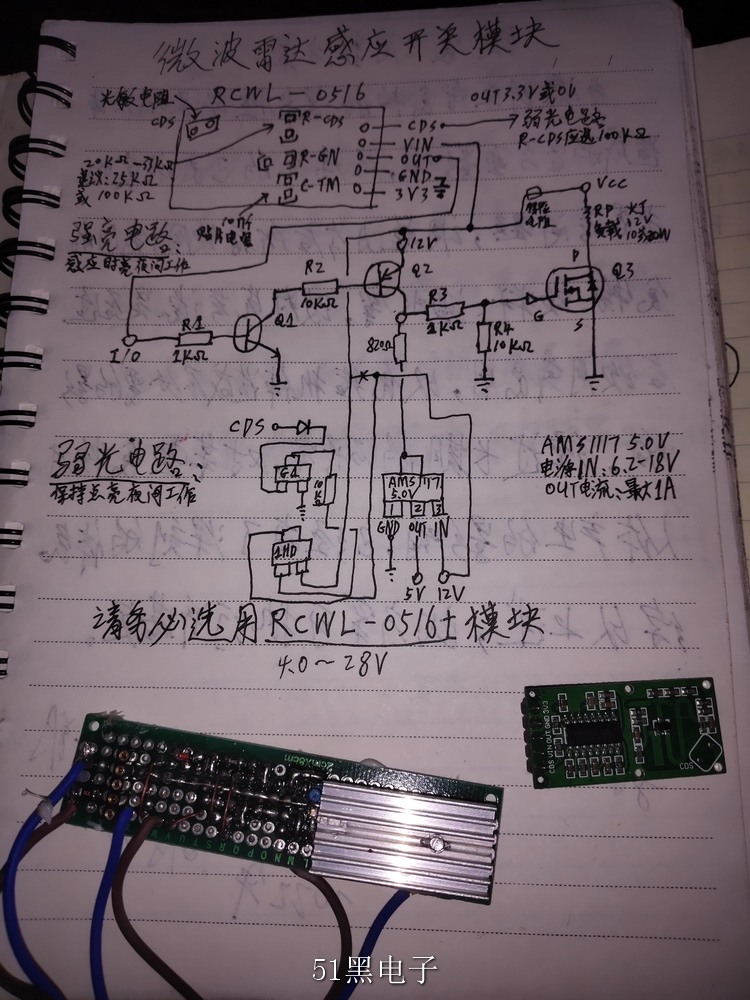

      照圖解釋：

      輸入DC12V，輸出配12V10W燈，適合做路燈。

      日光變暗，自動弱亮，人走動在感應范圍自動強亮，未感應到活動又自動變回弱亮。

      部分參數只是粗略調試，比如陰雨天也會弱亮。

ID:796012 · 發表于 2023-7-11 10:31

我使用了好幾個月，效果還行。

ID:690036 · 發表于 2023-7-15 20:30

有原理有實物，不錯的參考

ID:194654 · 發表于 2023-7-16 08:50

好的，做一個試試看

ID:1088875 · 發表于 2023-7-18 17:59

您好，我對你的設計非常感興趣

ID:1085441 · 發表于 2023-7-18 21:48

請問微波探頭用的型號是什么？

ID:1088875 · 發表于 2023-7-19 10:15

挺好的設計，是個不錯的參考

ID:388813 · 發表于 2023-7-19 23:36

有電子版的原理圖嗎

ID:796012 · 發表于 2023-7-20 16:53

junjiefly 發表于 2023-7-19 23:36
有電子版的原理圖嗎

我一個中專生就不要要求那么多嘛

ID:627251 · 發表于 2023-8-1 13:30

我記得我爸90年代的時候做過一個無線電雷達感應模塊，無線電雜志郵購的好像。

ID:1090322 · 發表于 2023-8-3 00:33

多上幾張實物圖片就更好了

ID:1091320 · 發表于 2023-8-16 12:39

看標題以為是檢測到雷達掃描就亮燈。。。。

ID:444392 · 發表于 2023-8-17 11:38

現在的微波感應比較火，從一元多的雷達模塊，到一百多元的遠距人體存在感應模塊，應用場景相當多啊

ID:1083996 · 發表于 2023-8-28 09:55

你好,我是北方網友，我對你的設計非常感興趣

ID:982617 · 發表于 2024-8-8 16:44

很棒的設計支持

ID:430492 · 發表于 2024-8-11 09:17

這個是挺好的設計，是個不錯的參考

ID:921117 · 發表于 2024-9-19 09:25

感謝樓主分享。沒有學過電路板，現在自學的還能看懂一些。

ID:921117 · 發表于 2024-9-19 09:26

感謝樓主分享，哪天買材料做一個試試。

ID:796012 · 發表于 2024-10-19 12:28

慢慢研究

ID:718917 · 發表于 2024-10-28 20:18

不錯的參考

ID:1136185 · 發表于 2024-11-12 10:50

厲害感謝博主

ID:1086290 · 發表于 2024-11-15 15:27

有什么用處呢？
