初學，搞了幾天，各種問題，最后總算成功了，總結如下：
1. PROTEUS 8.13版本的STM32有問題，退回到8.9版本的可以使用。
2. keil 5 MDK需要一些設置，不然編譯一堆錯誤。
原理圖如下：

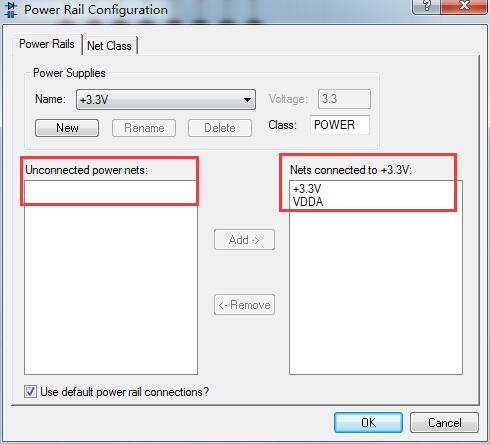

這里還有點要說明一下，proteus默認已經給STM32接了電源了，但是要另外設置一下，點菜單欄“設計-電源配置”，把左邊的VDDA加到右邊+3.3V，左邊的VSSA加到右邊GND
代碼如下：- #include <stm32f10x.h>
- //延時
- void delayms(u16 n)
- {
- u16 i;
- for(;n>0;n--)
- {
- for(i=0;i<500;i++){;}
- }
- }
- int main(void)
- {
- u8 i;
- RCC->APB2ENR |= 1<<2; //使能GPIO Port A
- GPIOA->CRL &= 0x00000000; //GPIOA初始化
- GPIOA->CRL |= 0x33333333; //GPIOA設置為輸出模式，50MHz，通用推挽
- GPIOA->ODR |= 0xFF; //GPIOA低8位設置為1
- while(1)
- {
- for(i=0;i<8;i++)
- {
- GPIOA->ODR &= ~(1<<i); //PA的第i位清0，LED亮
- delayms(1000);
- GPIOA->ODR |= 0xFF; //燈全滅
- }
- }
- }
比如，我上面的代碼是沒有用到庫函數的，所以第3項就不用了。
如果是用庫函數做的跑馬燈代碼，那第3項要把GPIO和RCC勾上。
不用庫函數的代碼，到此就差不多完成了，設置一下輸出hex文件，編譯通過，就可以放proteus去仿真了
用到庫函數的，還需要在“options for target”中設置，如下圖，需要在1處寫上“USE_STDPERIPH_DRIVER”，在2處點后面的...，選擇頭文件路徑
看報錯中提示什么頭文件，就在keil安裝路徑里搜，然后把路徑添加進去。
當然，使用庫函數，還有其他更方便的方法，可以自行網上搜索
|
