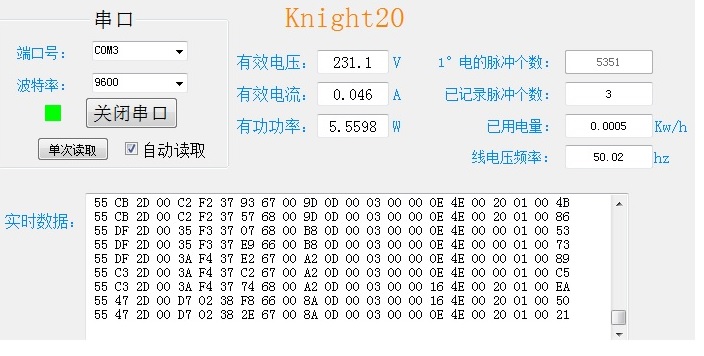

調試軟件
- #include "stm32f10x.h"
- #include <stdbool.h>
- #include <stdio.h>
- #include "usart3.h"
- #include "delay.h"
- #include "usart.h"
- #include "LED.h"
- #include "timer.h"
- #include "string.h"
- #include "oled.h"
- #include "myiic.h"
- void Data_Processing(void);
- u8 link=0;
- u8 k=0;
- u16 old_reg=0,len=0;
- double V=0,C=0,P=0,E_con=0;
- int main(void)
- {
- NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //設置NVIC中斷分組2:2位搶占優先級，2位響應優先級
- delay_init(); //延時初始
- LED_Init(); //LED初始化
- uart_init(9600);//串口1初始化
- usart3_init(4800);//HLW8032模塊接線方式3.3V--3.3；G--G；T--PB11；P不接
- IIC_Init();
- OLED_Init();//0.96寸接線方式VCC--3.3；GND--G；SCL--PB12；SDA--PB13
- OLED_P8x16Str(35,0,(unsigned char *)"Knight20");
- delay_ms(20);//延時
-
- printf("Init OK\r\n");
- while(1)
- {
- if(USART3_RX_STA&0X8000)//接收到HLW8032一次數據了
- {
- len=USART3_RX_STA&0x3fff;//得到此次接收到的數據長度
- Data_Processing();
- USART3_RX_STA=0; //啟動下一次接收
- }
- delay_ms(50);
- LED0=!LED0;//STM32系統板自帶的指示燈
- }
- }
-
- void Data_Processing(void)//電能數據解析
- {
- u32 VP_REG=0,V_REG=0,CP_REG=0,C_REG=0,PP_REG=0,P_REG=0,PF_COUNT=0,PF=0,dat_sum=0;
- u8 dat[200];
- u8 i=0;
- if(USART3_RX_BUF[0]!=0xaa&&len==24)//芯片誤差修正功能正常，參數正常
- {
- for(i=2;i<23;i++)
- {
- dat_sum=dat_sum+USART3_RX_BUF[i];//計算校驗和
- }
- if(dat_sum%256==USART3_RX_BUF[23])//檢查校驗位是否正確
- {
- VP_REG=USART3_RX_BUF[2]*65536+USART3_RX_BUF[3]*256+USART3_RX_BUF[4];//計算電壓參數寄存器
- V_REG=USART3_RX_BUF[5]*65536+USART3_RX_BUF[6]*256+USART3_RX_BUF[7];//計算電壓寄存器
- V=(VP_REG/V_REG)*1.88;//計算電壓值，1.88為電壓系數，根據所采用的分壓電阻大小來確定
- //printf("U:%0.2fV; ",V);
-
- CP_REG=USART3_RX_BUF[8]*65536+USART3_RX_BUF[9]*256+USART3_RX_BUF[10];//計算電流參數寄存器
- C_REG=USART3_RX_BUF[11]*65536+USART3_RX_BUF[12]*256+USART3_RX_BUF[13];//計算電流寄存器
- C=((CP_REG*100)/C_REG)/100.0;//計算電流值
- //printf("I:%2.3fA; ",C);
- sprintf((char *)dat,"U:%0.2fV I:%2.2fA ",V,C);
- OLED_P6x8Str(0,3,dat);
- printf((char *)dat);
- if(USART3_RX_BUF[0]>0xf0)//判斷實時功率是否未溢出
- {
- printf("NO Device!");
- OLED_P6x8Str(30,4,"NO Device");
- P=0;
- }
- else
- {
- PP_REG=USART3_RX_BUF[14]*65536+USART3_RX_BUF[15]*256+USART3_RX_BUF[16];//計算功率參數寄存
- P_REG=USART3_RX_BUF[17]*65536+USART3_RX_BUF[18]*256+USART3_RX_BUF[19];//計算功率寄存器
- P=(PP_REG/P_REG)*1.88*1;//計算有效功率
- sprintf((char *)dat,"P:%0.2fW ",P);
- OLED_P6x8Str(30,4,dat);
- printf((char *)dat);
- }
- if((USART3_RX_BUF[20]&0x80)!=old_reg)//判斷數據更新寄存器最高位有沒有翻轉
- {
- k++;
- old_reg=USART3_RX_BUF[20]&0x80;
- }
- PF=(k*65536)+(USART3_RX_BUF[21]*256)+USART3_RX_BUF[22];//計算已用電量脈沖數
- PF_COUNT=((100000*3600)/(PP_REG*1.88))*10000;//計算1度電對應的脈沖數量
- E_con=((PF*10000)/PF_COUNT)/10000.0;//計算已用電量
- sprintf((char *)dat,"E:%0.4lf kW.h ",E_con);
- OLED_P6x8Str(10,5,dat);
- printf((char *)dat);
- printf("\r\n");
- delay_ms(100);
- memset((void *)USART3_RX_BUF,0,sizeof(USART3_RX_BUF));
- }
-
- }
- }
仿真:無
Keil代碼下載:
STM32F103C8T6驅動HLW8032源代碼.7z
(202.14 KB, 下載次數: 73)
2023-7-9 21:24 上傳
點擊文件名下載附件
STM32F103C8T6驅動HLW8032源代碼
|
