關于MOSFET管保護二極管問題

ID:450619 · 發表于 2023-6-22 02:35

如圖的光耦隔離驅動MOS管的電路，請問U4 1N4148 與U31N4007的作用是什么啊？是否必須的？

ID:213173 · 發表于 2023-6-22 05:36

在你畫的這個電路中U4是多余的，U3只有在感性負載使用環境才有意義。

ID:883242 · 發表于 2023-6-22 14:46

你的這張圖紙就不是正規企業嚴格要求的那種，而是知識和能力都非常有限的業余愛好者的作品，隨便瞎畫一畫，能把PCB搞出來就是圓滿了，實際安裝的是另外一套器件，所以你的問題不需要回答。

ID:450619 · 發表于 2023-6-22 22:16

Hephaestus 發表于 2023-6-22 14:46
你的這張圖紙就不是正規企業嚴格要求的那種，而是知識和能力都非常有限的業余愛好者的作品，隨便瞎畫一畫， ...

你好，能有長畫PCB嗎？

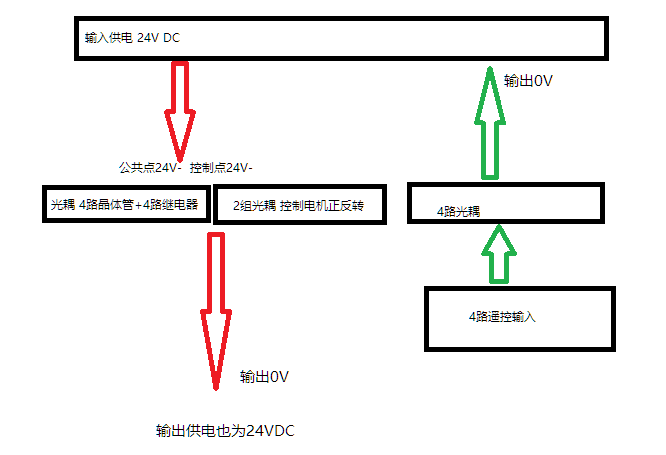

信號光耦隔離放大。4路MOS管，就圖上的，4路繼電器無腳的，一主電機正反轉控制（通過兩個信號分別控制正反）。一個433/315遙控接收 4路，通過光耦隔離輸出低電平。

ID:1084847 · 發表于 2023-6-22 23:41

在你畫的這個電路中U4是多余的，U3只有在感性負載使用環境才有意義。

ID:712097 · 發表于 2023-6-23 08:24

沒看懂這個電路，負載是什么？

ID:123289 · 發表于 2023-6-24 13:41

呵呵呵，不是太難的。

ID:1085697 · 發表于 2023-6-24 16:06

這開關電源部分的電路吧,u3,u4都不需要，把u4換成電阻也可以。

ID:1081730 · 發表于 2023-6-24 17:35

這電路圖有問題。

ID:224580 · 發表于 2023-8-18 17:29

MOS管最好串一個電阻，G級驅動。

ID:403593 · 發表于 2023-8-19 14:43

這應該是答主抄板抄下來的電路圖吧

ID:69038 · 發表于 2023-8-19 15:58

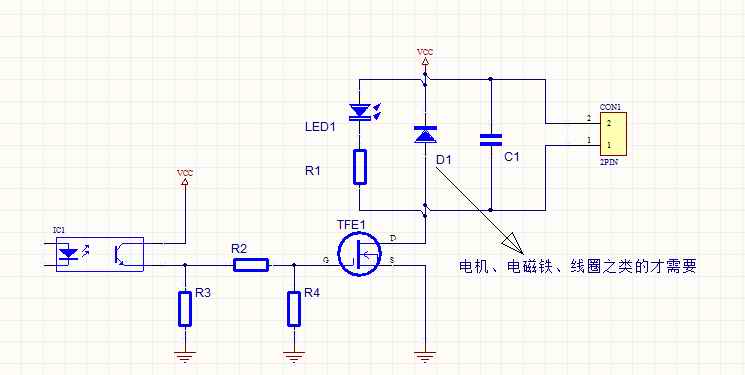

我給個圖你參考一下吧：
