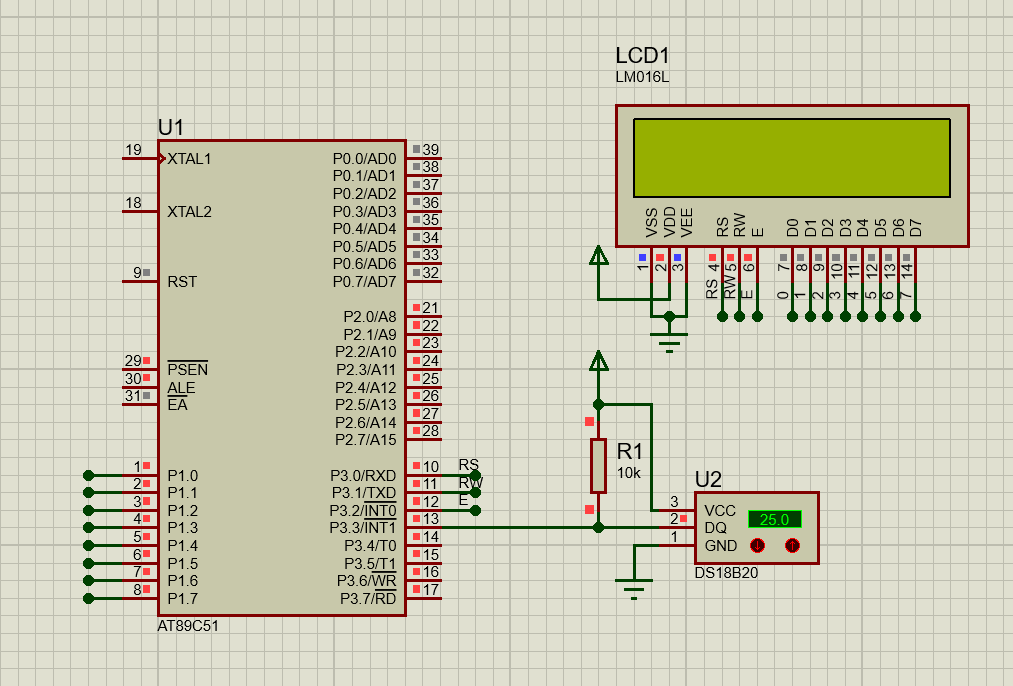

Proteus仿真測量溫度l時lcd1602只亮不顯示溫度

[復制鏈接]
跳轉到指定樓層
樓主
  1. #include"reg51.h"
  2. sbit RS=P3^0;
  3. sbit RW=P3^1;
  4. sbit E=P3^2;
  5. sbit DQ=P3^3;
  6. unsigned int readtemp=0;
  7. unsigned char str[]={"0123456789"};
  8. unsigned char s[]={"Temperature:"};

  10. void delay_18B20(unsigned int i)
  11. {
  12.         for(;i>0;i--);
  13. }

  15. void Init_DS18B20(void)
  16. {
  17.   unsigned char x=0;
  18.   DQ = 1;          //DQ??
  19.   delay_18B20(8);  //????
  20.   DQ = 0;          //DQ??
  21.   delay_18B20(80); //????480us
  22.   DQ = 1;          //????
  23.   delay_18B20(14);
  24.   x=DQ;            //?x=0?????,?x=1?????
  25.   delay_18B20(20);
  26. }

  28. void WriteOneChar(unsigned char dat)
  29. {
  30.   unsigned char i=0;
  31.   for (i=8; i>0; i--)
  32.   {
  33.    DQ = 0;
  34.    DQ = dat&0x01;
  35.    if(DQ){delay_18B20(1);DQ=1;}
  36.          else{delay_18B20(5);DQ = 1;}
  37.    dat>>=1;
  38.    }
  39. }

  41. unsigned char ReadTemperature(void)
  42. {
  43. unsigned char a=0,b=0;
  44.         unsigned int temp=0;
  45. Init_DS18B20();
  46. WriteOneChar(0xCC);  // ????????
  47. WriteOneChar(0x44);  // ??????
  48. delay_18B20(100);    //
  49. Init_DS18B20();
  50. WriteOneChar(0xCC);  //????????
  51. WriteOneChar(0xBE);  //???????
  52. delay_18B20(100);
  53. a=ReadOneChar();     //?????
  54. b=ReadOneChar();     //?????
  55. temp=((b*256+a)>>4); //???????16??????
  56. return(temp);
  57. }

  59. void delay(unsigned int t)
  60. {
  61.         unsigned int i=0,j=0;
  62.         for(i=0;i<t;i++)
  63.         {
  64.                 for(j=0;j<120;j++);
  65.         }
  66. }

  68. void writedat(unsigned char dat)
  69. {
  70.         RS=1;
  71.         RW=0;
  72.         E=0;
  73.         P2=dat;
  74.         delay(5);
  75.         E=1;
  76.         E=0;
  77. }

  79. void writecom(unsigned char com)
  80. {
  81.         RS=0;
  82.         RW=0;
  83.         E=0;
  84.         P2=com;
  85.         delay(5);
  86.         E=1;
  87.         E=0;
  88. }

  90. void inttlcd()
  91. {
  92.         writecom(0x38);
  93.         writecom(0x0c);
  94.         writecom(0x06);
  95.         writecom(0x01);
  96. }

  98. void display()
  99. {
  100.         unsigned char temp0=0,temp1=0,temp2=0,i=0;
  101.         temp0=readtemp/100;
  102.         temp0=(readtemp%100)/10;
  103.         temp0=readtemp%10;
  104.
  105.         writecom(0x80);
  106.         delay(5);
  107.         while(s[i]!='\0')
  108.         {
  109.                 writedat(s[i]);
  110.                 delay(5);
  111.                 i++;
  112.         }
  113.         writecom(0x80+0x40+5);
  114.         writedat(str[temp0]);
  115.         delay(5);
  116.         writedat(str[temp1]);
  117.         delay(5);
  118.         writedat(str[temp2]);
  119.         delay(5);
  120.         writedat(0xdf);
  121.         delay(5);
  122.         writedat('C');
  123.         delay(5);
  124. }

  126. void main()
  127. {
  128.         initlcd();
  129.         while(1)
  130.         {
  131.                 readtemp=ReadTemperature();
  132.                 display();
  133.         }
  134. }
復制代碼



分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:213173 發表于 2023-5-28 06:22 | 只看該作者
1.缺少函數ReadOneChar()2.LCD初始化函數名不符

3.顯示函數中 temp1、temp2沒有賦值
4.顯示固定字符代碼的位置不當

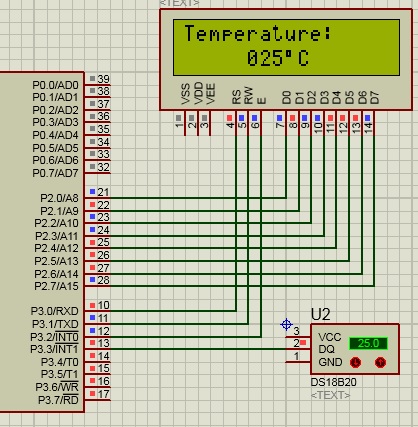

5.仿真中1602數據接口連接與程序不符



  1. #include"reg51.h"
  2. sbit RS=P3^0;
  3. sbit RW=P3^1;
  4. sbit E=P3^2;
  5. sbit DQ=P3^3;
  6. unsigned int readtemp=0;
  7. unsigned char str[]={"0123456789"};
  8. unsigned char s[]={"Temperature:"};

  10. void delay_18B20(unsigned int i)
  11. {
  12.         for(;i>0;i--);
  13. }

  15. void Init_DS18B20(void)
  16. {
  17.   unsigned char x=0;
  18.   DQ = 1;          //DQ??
  19.   delay_18B20(8);  //????
  20.   DQ = 0;          //DQ??
  21.   delay_18B20(80); //????480us
  22.   DQ = 1;          //????
  23.   delay_18B20(14);
  24.   x=DQ;            //?x=0?????,?x=1?????
  25.   delay_18B20(20);
  26. }
  27. void WriteOneChar(unsigned char dat)
  28. {
  29.         unsigned char i=0;
  30.         for (i=8; i>0; i--)
  31.         {
  32.                 DQ = 0;
  33.                 DQ = dat&0x01;
  34.                 if(DQ){delay_18B20(1);DQ=1;}
  35.                 else{delay_18B20(5);DQ = 1;}
  36.                 dat>>=1;
  37.         }
  38. }

  40. unsigned char ReadOneChar()
  41. {
  42.         unsigned char i=0;
  43.         unsigned char dat=0;
  44.         for(i=8;i>0;i--)
  45.         {
  46.                 DQ=0;
  47.                 dat>>=1;
  48.                 DQ=1;
  49.                 if(DQ)
  50.                         dat|=0x80;
  51.                 delay_18B20(4);
  52.         }
  53.         return (dat);
  54. }

  56. unsigned char ReadTemperature(void)
  57. {
  58.         unsigned char a=0,b=0;
  59.         unsigned int temp=0;
  60.         Init_DS18B20();
  61.         WriteOneChar(0xCC);  // ????????
  62.         WriteOneChar(0x44);  // ??????
  63.         delay_18B20(100);    //
  64.         Init_DS18B20();
  65.         WriteOneChar(0xCC);  //????????
  66.         WriteOneChar(0xBE);  //???????
  67.         delay_18B20(100);
  68.         a=ReadOneChar();     //?????
  69.         b=ReadOneChar();     //?????
  70.         temp=((b*256+a)>>4); //???????16??????
  71.         return(temp);
  72. }

  74. void delay(unsigned int t)
  75. {
  76.         unsigned int i=0,j=0;
  77.         for(i=0;i<t;i++)
  78.         {
  79.                 for(j=0;j<120;j++);
  80.         }
  81. }

  83. void writedat(unsigned char dat)
  84. {
  85.         RS=1;
  86.         RW=0;
  87.         E=0;
  88.         P2=dat;
  89.         delay(1);
  90.         E=1;
  91.         E=0;
  92. }

  94. void writecom(unsigned char com)
  95. {
  96.         RS=0;
  97.         RW=0;
  98.         E=0;
  99.         P2=com;
  100.         delay(1);
  101.         E=1;
  102.         E=0;
  103. }

  105. void initlcd()
  106. {
  107.         writecom(0x38);
  108.         writecom(0x0c);
  109.         writecom(0x06);
  110.         writecom(0x01);
  111. }

  113. void display()
  114. {
  115.         unsigned char temp0=0,temp1=0,temp2=0;
  116.         temp0=readtemp/100;
  117.         temp1=(readtemp%100)/10;
  118.         temp2=readtemp%10;
  119.         writecom(0x80+0x40+5);
  120.         writedat(str[temp0]);
  121.         delay(5);
  122.         writedat(str[temp1]);
  123.         delay(5);
  124.         writedat(str[temp2]);
  125.         delay(5);
  126.         writedat(0xdf);
  127.         delay(5);
  128.         writedat('C');
  129.         delay(5);
  130. }

  132. void main()
  133. {
  134.         unsigned char i;
  135.         initlcd();
  136.         writecom(0x80);
  137.         while(s[i]!='\0')
  138.         {
  139.                 writedat(s[i]);
  140.                 delay(5);
  141.                 i++;
  142.         }
  143.         while(1)
  144.         {
  145.                 readtemp=ReadTemperature();
  146.                 display();
  147.         }
  148. }
復制代碼



回復

使用道具 舉報

板凳
ID:68189 發表于 2023-5-28 08:11 | 只看該作者
  1. void writedat(unsigned char dat)
  2. {
  3.         RS=1;
  4.         RW=0;
  5.         E=0;
  6.         P2=dat;
  7.         delay(5);
  8.         E=1;
  9.         E=0;
  10. }

  12. void writecom(unsigned char com)
  13. {
  14.         RS=0;
  15.         RW=0;
  16.         E=0;
  17.         P2=com;
  18.         delay(5);
  19.         E=1;
  20.         E=0;
  21. }
復制代碼

LCD1602的數據端口 與  單片機的驅動端口  連接錯誤。
代碼中，顯示驅動端口是P2   實際仿真圖中卻沒有與P2連接。
P2.0 ---D0   P2.1-----D1   .......P2.7 ------ D7
回復

使用道具 舉報

地板
ID:1080359 發表于 2023-5-28 14:33 | 只看該作者
wulin 發表于 2023-5-28 06:22
1.缺少函數ReadOneChar()2.LCD初始化函數名不符

3.顯示函數中 temp1、temp2沒有賦值

感謝大佬解答，但是我將您的代碼復制后的結果卻是90°C，請問這是怎么回事呢？
