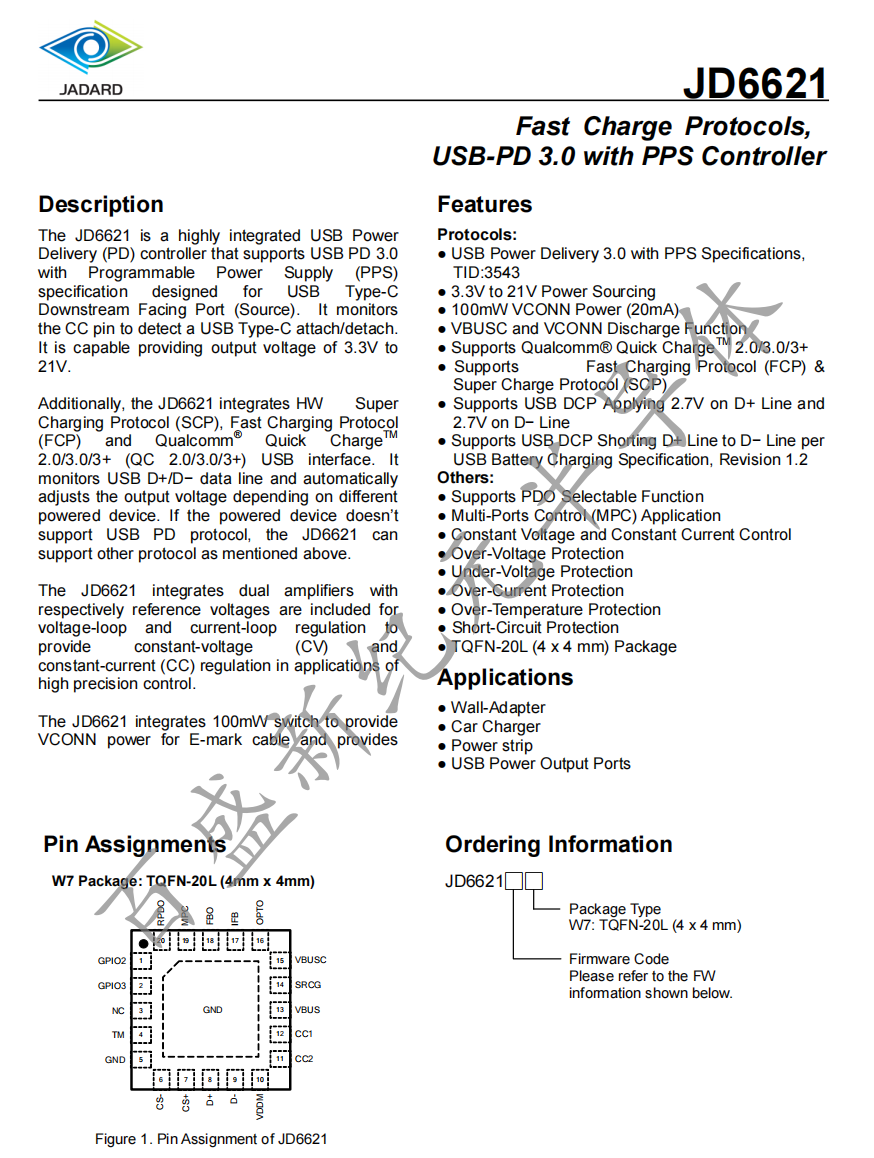

一般說明
JD6621是一個高度集成的USB電源傳輸（PD）控制器，支持USB PD 3.0與可編程電源（PPS）規范，為USB Type-C下行端口（源）設計。它監控CC大頭針，以檢測USBC型連接/分離。它能夠提供3.3V至21V的輸出電壓。
此外，JD6621還集成了HW超級充電協議（SCP）、快速充電協議（FCP）和高通®Quick ChargeTM 2.0/3.0/3+（QC 2.0/3.0/3+）USB接口。它監控USBD+/D−數據線，并根據不同的供電設備自動調整輸出電壓。如果供電設備不支持USB PD協議，則JD6621可以支持上面提到的其他協議。
JD6621集成了雙放大器和分別的參考電壓，用于電壓回路和電流回路調節，在高精度控制的應用中提供恒壓（CV）和恒流（CC）調節。
JD6621集成了100 mW交換機，為電子標記電纜提供VCONN電源。
特征
協議：
●USB電源交付3.0與PPS規范，TID：3543
●33.3V到21V電源
●100mW VCONN電源（20mA）
●VBUSC和VCONN放電功能
●支持高通®快速ChargeTM 2.0/3.0/3+
●支持快速充電協議（FCP）和超級充電協議（SCP）
●支持USB DCP應用2.7VD+線和2.7VD−線
●支持USB DCP短路D+線到D−線每USB電池充電規范，修訂1.2
其他：
●支持PDO可選功能
●多端口控制（MPC）應用
●恒壓和恒流控制
●過壓保護
●欠壓保護
●過流保護
●過溫保護
●短路保護
●TQFN-20L（4 x 4 mm）包
應用
●墻適配器
●車載充電器
●電源帶
●USB電源輸出端口
