采用單片機定時器0的工作方式1寫一段5ms的延時函數,請大家?guī)臀铱纯茨睦锍隽藛?wèn)題?

ID:645485 · 發表于 2023-5-18 01:20

一：?jiǎn)栴}描述
按照文中單片機代碼編譯下載后，P1口LED不閃爍，一直亮。然后通過Keil uVision5軟件仿真，延時時間也不是期望的0.5s。請大家?guī)臀铱纯词窃趺椿厥拢?br />

二：硬件環境
STC12C2052AD //12MHz //P1口外接LED
采用定時器0的工作方式1寫一段延時5ms的函數，然后調用延時函數，使P1口外接的LED每0.5s閃爍一次。

三：軟件環境
Keil uVision5

四：示例代碼如下（采用查詢方法）

#include <STC12C2052AD.H>
//以下是采用定時器0的 5ms延時函數
void delay(unsigned int i) //延時程序，i是形式參數
{
TMOD = 0X01; //設定定時器0為工作方式1
IE = 0X00; //禁止中斷
TR0 = 1; //啟動定時器0
while(i != 0) //執行i次循環
{
TH0 = 0XEC;
TL0 = 0X78; //設定計數脈沖為XX次
while(TF0 != 1); //計時時間不到，等待；計時時間到，計數溢出位置1，即TF0=1
i--; //循環次數減1
}
TR0 = 0; //關閉定時器0
}
//以下是主程序
void main()
{
for(;;)
{
P1 = 0X00; //P1口LED全亮
delay(100); //延時100*5ms=0.5s
P1 = 0XFF; //P1口LED全滅
delay(100); //延時100*5ms=0.5s
}
}

復制代碼

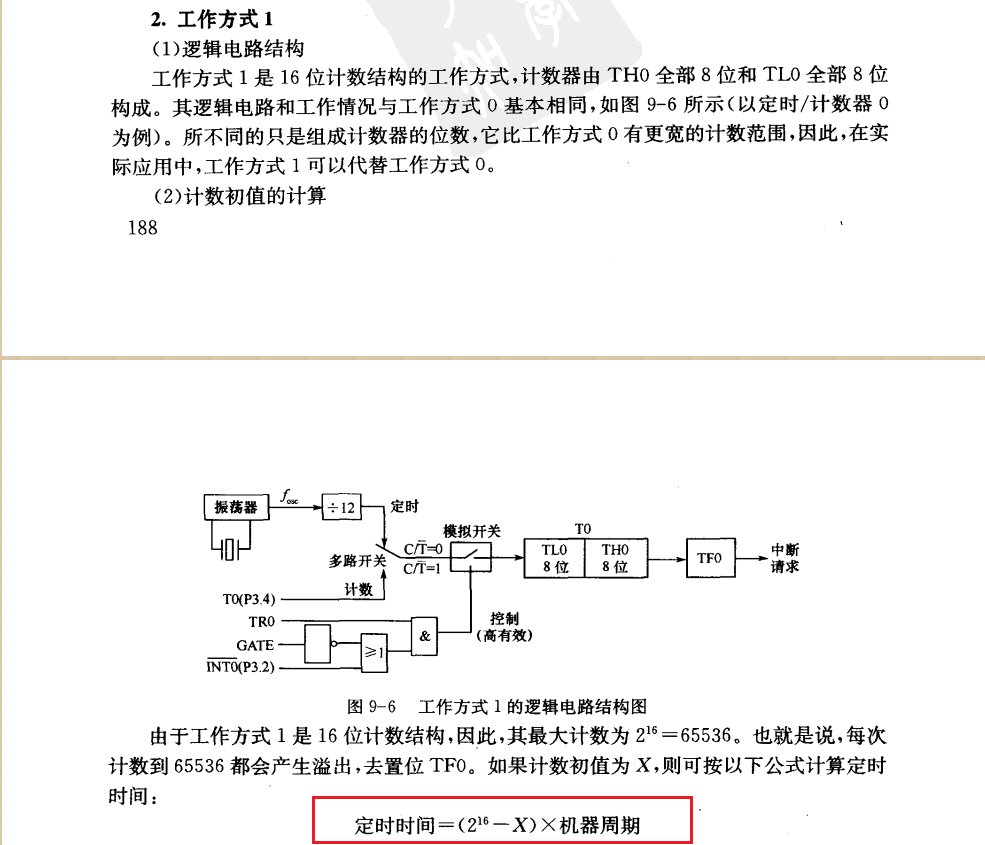

五：定時器0的工作方式1初值計算如下：

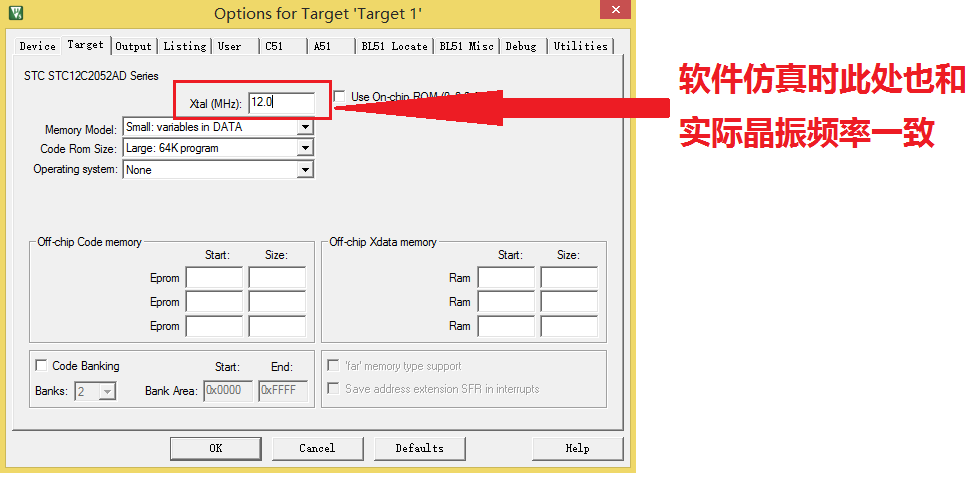

六：Keil設置如下：

七：軟件仿真如下：

八：自己挖的坑自己填！
仔細對照書中代碼，發現少了一句，如下：

九：程序重新編譯下載后，雖然LED閃爍了，但是軟件仿真結果還不是期望的0.5s，不知道怎么回事？希望大家?guī)臀铱纯矗《嘀x了！

ID:301191 · 發表于 2023-5-18 17:37

頂一下

ID:645485 · 發表于 2023-5-18 18:41

頂啥呢，有時間幫我看看嘍，分析一下，我是真沒轍了。先感謝一下！

ID:213173 · 發表于 2023-5-18 20:54

tongguan123 發表于 2023-5-18 18:41
頂啥呢，有時間幫我看看嘍，分析一下，我是真沒轍了。先感謝一下！

樓主這個定時器用法是哪個老師教的？

#include <STC12C2052AD.H>
void Timer0Init(void) //5毫秒@12.000MHz
{
AUXR &= 0x7F; //定時器時鐘12T模式
TMOD &= 0xF0; //設置定時器模式
TMOD |= 0x01; //設置定時器模式
TL0 = 0x78; //設置定時初始值
TH0 = 0xEC; //設置定時初始值
TF0 = 0; //清除TF0標志
TR0 = 1; //定時器0開始計時
}
//以下是主程序
void main()
{
unsigned char num;
Timer0Init();
while(1)
{
if(TF0)
{
TF0=0;
TL0 = 0x78; //設置定時初始值
TH0 = 0xEC; //設置定時初始值
num++;
if(num==100)
{
num=0;
P1=~P1;//P1口取反
}
}
}
}

復制代碼

ID:1073939 · 發表于 2023-5-19 09:14

軟件仿真使用stc芯片有問題，要改用通用芯片。

ID:123289 · 發表于 2023-5-19 09:28

1、定時器的時鐘源是晶振，所以需以根據晶振的頻率不計算時間常數。
2、while(TF0 != 1); 是等待計數溢出位TF=1，是可以等到的，但它不會自動清0，也即從此后一直為1。因?yàn)橐院蟮膚hile(TF0 != 1)會被路過。
3、是外話。這種程序方式延時，嚴重占用CPU資源，與DELAY并無二樣，失去了定時器的設計初衷。
4、較好的做法是，將時常數計算并設計到5ms，起動中斷。如此每5ms產生一次中斷，在中斷服務中做個標記B5MS。主程序憑B5MS標記處理事件，完成后清除B5MS標記。如果處理的事件用時不長，如僅開關一個燈。可以不用B5MS標記，而直接在中斷服務程序中處理。

ID:161164 · 發表于 2023-5-19 10:09

可能是Keil對STC12的速度有點誤會
設定500ms，仿真125ms，快了4倍
把12M改為3Mhz就行了

ID:645485 · 發表于 2023-5-19 11:40

wulin 發表于 2023-5-18 20:54
樓主這個定時器用法是哪個老師教的？

你好，大俠：首先非常感謝你花時間回答我的問題，再次表示衷心的感謝！通過對你提供的代碼進行編譯下載后，P1口的LED燈也確實閃爍了，但我對你的代碼在Keil軟件中仿真，發現時間好像還不是期望的0.5s，也不知是我仿真方法的問題，還是怎么回事？圖片如下：

其次呢，關于示例代碼我也是參考別的資料的，原本它使用的是AT的單片機，里面沒有這個關于輔助寄存器AUXR的配置，但我確實使用的是STC12C2052AD,我的示例代碼中，沒有對其進行配置，那默認值就是0，即復位后定時器0和定時器1就是傳統8051，即12分頻。所以沒有配置這個寄存器，好像也沒關系，但最好還是進行配置，你說對吧？

然后你能不能對你的代碼仿真試一下，或編譯下載試試，看看到底是不是期望的0.5s。我這里沒有合適的測量工具，只能寄希望于你了。當然是在你有時間并且愿意的情況下。
最后，還是要感謝你無私的分享與幫助，無以言表，只能祝你工作順利、開開心心！

ID:645485 · 發表于 2023-5-19 11:42

ydatou 發表于 2023-5-19 09:14
軟件仿真使用stc芯片有問題，要改用通用芯片。

Really?這個我還真不知道！

ID:645485 · 發表于 2023-5-19 11:45

lkc8210 發表于 2023-5-19 10:09
可能是Keil對STC12的速度有點誤會
設定500ms，仿真125ms，快了4倍
把12M改為3Mhz就行了

這是什么道理？以前有遇到過同類問題嗎？？？

ID:645485 · 發表于 2023-5-19 11:48

ydatou 發表于 2023-5-19 09:14
軟件仿真使用stc芯片有問題，要改用通用芯片。

你以前處理過類似的問題嗎？

ID:645485 · 發表于 2023-5-19 12:03

yzwzfyz 發表于 2023-5-19 09:28
1、定時器的時鐘源是晶振，所以需以根據晶振的頻率不計算時間常數。
2、while(TF0 != 1); 是等待 ...

首先感謝分享與幫助！我是最近學習學到定時器這里，想充分理解它，查詢功能和中斷功能都要學習。實際使用中，當然會用定時器的中斷功能，這里使用的查詢功能，產生延時的效果，只是理解寄存器的相關配置。
1：定時功能的計數脈沖選擇的是內部時鐘（或分頻、或不分頻）得到；
計數功能的計數脈沖當然是外部脈沖信號了。
2：定時器0的計數溢出標志位TF0在計數溢出后，如果要產生延時，需要軟件清零，然后再定義個循環變量，達到延時效果。

ID:94253 · 發表于 2023-5-19 12:11

STC12C2052AD應該是1T單片機吧，計數初值搞錯了

ID:213173 · 發表于 2023-5-19 12:13

tongguan123 發表于 2023-5-19 11:40
你好，大俠：首先非常感謝你花時間回答我的問題，再次表示衷心的感謝！通過對你提供的代碼進行編 ...

這個程序在實物上運行沒有任何問題，AUXR &= 0x7F;也可以省略，其默認就是12T。Keil軟件仿真STC1T單片機結果不一定符合實際。

ID:77589 · 發表于 2023-5-19 14:11

好久沒用51了，圍觀一下

ID:645485 · 發表于 2023-5-19 14:13

lym_tb_1 發表于 2023-5-19 12:11
STC12C2052AD應該是1T單片機吧，計數初值搞錯了

ID:645485 · 發表于 2023-5-19 14:15

wulin 發表于 2023-5-19 12:13
這個程序在實物上運行沒有任何問題，AUXR &= 0x7F;也可以省略，其默認就是12T。Keil軟件仿真STC1T單片機 ...

再次感謝指導！

ID:645485 · 發表于 2023-5-19 14:59

tongguan123 發表于 2023-5-19 11:42
Really?這個我還真不知道！

確實如你所說，我將設備改成傳統8051，不管是用我的代碼，還是上面一位大俠提供的代碼，在Keil里面軟件仿真，都是我所期望的0.5S。我的代碼仿真如下：

大俠的代碼仿真如下：

ID:645485 · 發表于 2023-5-19 15:08

wulin 發表于 2023-5-18 20:54
樓主這個定時器用法是哪個老師教的？

你好，我聽從上面一位熱心朋友的建議，將STC改成傳統8051單片機，然后使用你的代碼軟件仿真，得到了期望的0.5s.效果如下：

ID:645485 · 發表于 2023-5-19 15:10

tongguan123 發表于 2023-5-19 11:42
Really?這個我還真不知道！

再次感謝分享！

ID:645485 · 發表于 2023-5-19 15:24

ydatou 發表于 2023-5-19 09:14
軟件仿真使用stc芯片有問題，要改用通用芯片。

不好意思，我剛才自己給自己回復了，沒傳達給你我的謝意，again。首先感謝你的分享與建議！按照你的方法，得到了期望的延時效果（0.5s），
使用我的代碼進行軟件仿真，效果如下：

使用上面一位大俠代碼進行軟件仿真，效果如下：

ID:645485 · 發表于 2023-5-19 16:01

ydatou 發表于 2023-5-19 09:14
軟件仿真使用stc芯片有問題，要改用通用芯片。

感謝你的話不知被我回復到哪里去了？我暈！根據你的方法，問題解決了。再次感謝！
