音樂噴泉步進電機pcb文件加代碼

ID:973263 · 發表于 2023-5-16 22:06

uchar h1,date;
unsigned char adval;
void delay(uint z)
{
uchar y;
for(;z>0;z--)
for(y=5;y>0;y--);
}

/***********讀數模轉換數據********************************************************/
//請先了解ADC0832模數轉換的串行協議，再來讀本函數，主要是對應時序圖來理解，本函數是模擬0832的串行協議進行的
                     //  1  1  0 通道
                     //  1  1  1 通道
unsigned char ad0832read(bit SGL,bit ODD)
{
unsigned char i=0,value=0,value1=0;
      SCL=0;
      DO=1;
      CS=0;       //開始
      SCL=1;       //第一個上升沿
      SCL=0;
      DO=SGL;
      SCL=1;    //第二個上升沿
      SCL=0;
      DO=ODD;
      SCL=1;    //第三個上升沿
      SCL=0;    //第三個下降沿
      DO=1;
      for(i=0;i<8;i++)
      {
         SCL=1;
         SCL=0; //開始從第四個下降沿接收數據
         value<<=1;
         if(DO)
            value++;
      }
      for(i=0;i<8;i++)
      {          //接收校驗數據
         value1<<=1;
         if(DO)
            value1+=0x80;
         SCL=1;
         SCL=0;
      }
      CS=1;
      SCL=1;
      if(value==value1)             //與校驗數據比較，正確就返回數據，否則返回0
         return value;
return 0;
}

void penquan()    //PWM調壓
{
date=ad0832read(1,0);

h1=(255-date);
out=0;
delay(h1);
if(h1>30)  led1=1; else led1=0;
if(h1>70)  led2=1; else led2=0;
if(h1>100) led3=1; else led3=0;
if(h1>130) led4=1; else led4=0;
if(h1>160) led5=1; else led5=0;
if(h1>180) led6=1; else led6=0;
if(h1>200) led7=1; else led7=0;
if(h1>220) led8=1; else led8=0;

out=1;
delay(date);

}
void main()
{

while(1)
{

      penquan();          //給定個延時次數


}
}

Keil代碼下載:無
原理圖下載:無

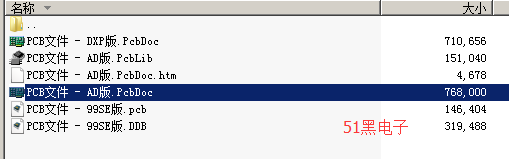

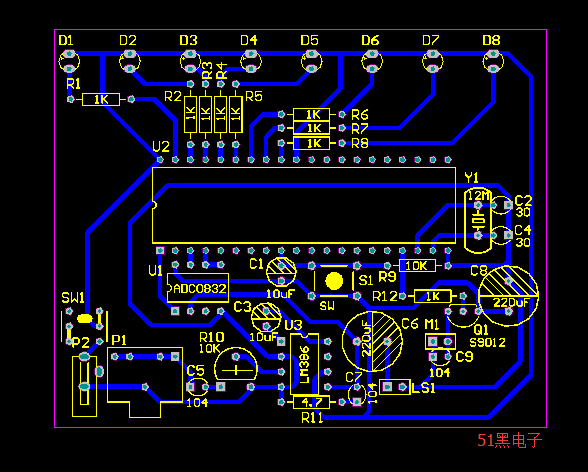

PCB下載:

PCB.7z (553.51 KB, 下載次數: 7)
