STM32F103C8T6單片機+HX711+OLED(4腳)顯示數據不變?

[復制鏈接]
ID:1071413 發表于 2023-4-13 09:59 | 顯示全部樓層 |閱讀模式
大佬們，上面是.c文件和main.c文件，接線我檢查過了沒有問題，就是不知道為什么OLED上面顯示一直是9316g如圖1，數據不變嗚嗚

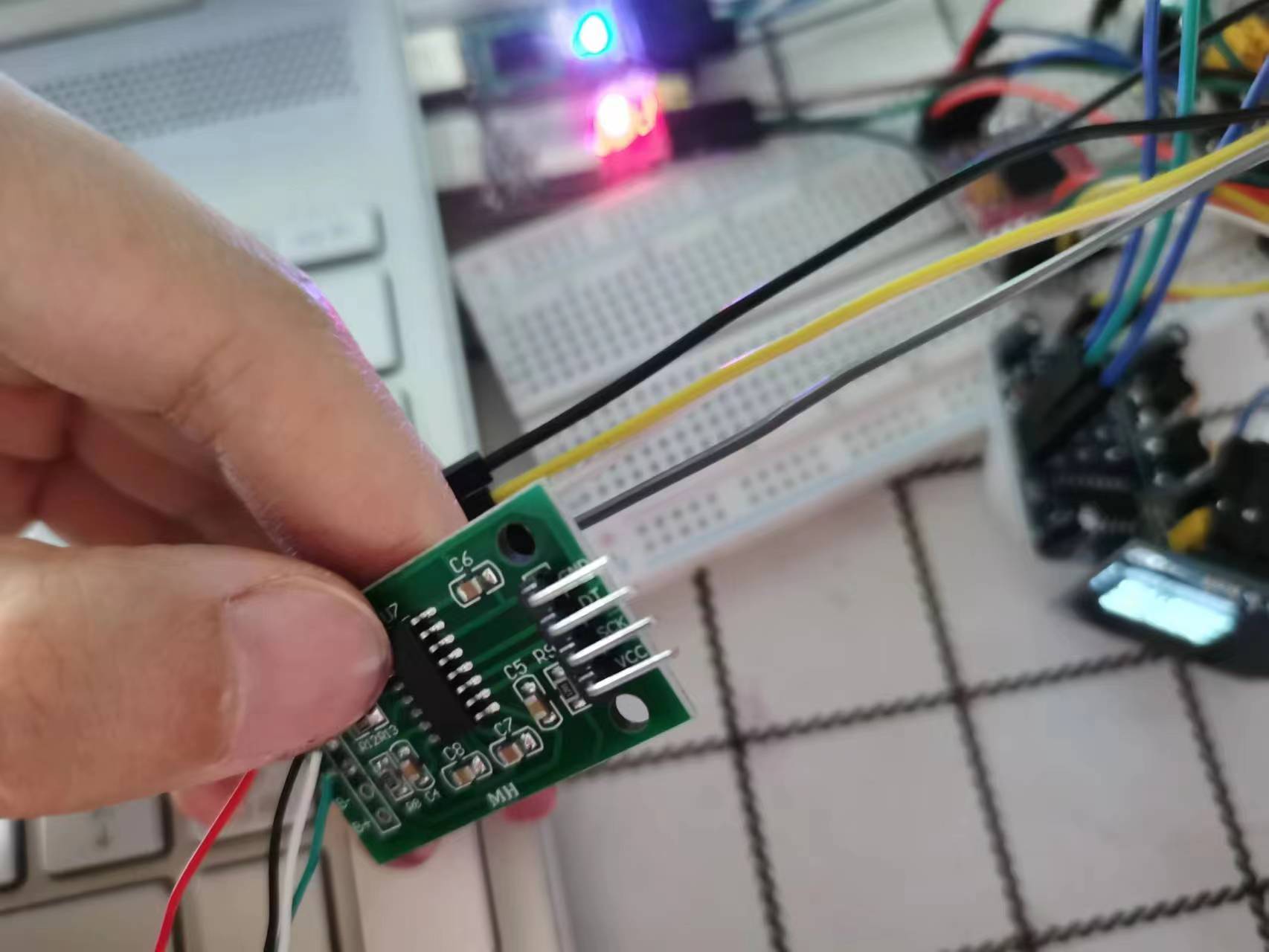

圖片可以看檢查到我的接線~（圖4就手捏著的四根線接HX711）球球大家幫我康康

1

1

2

2

3

3

4

4
  1. ***********main.c********************************************************************************************
  2. #include "stm32f10x.h"
  3. #include "Delay.h"
  4. #include "HX711.h"
  5. #include "OLED.h"
  6. #include "NVIC.h"
  7. #include "key.h"
  8. u32 zong=0;       //總的飲水量
  9. u8 gongzuo_status=1;//檢測狀態，0的時候不檢測，1的時候檢測
  10. /*
  11. KEY0的作用是初始化稱重目標，比如按下KEY0就代表此時的重量成了我們還沒喝水時候的重量
  12. KEY1的作用是累加飲水量，按一下保存當前的飲水量，然后按下KEY0繼續開始繼續檢測
  13. */
  14. int main(void)
  15. {
  16.   u8 key=0;                //定義按鍵掃描狀態
  17.         HX711_Init();         //HX711傳感器初始化
  18.         Key_Init();              //按鍵初始化
  19.         //delay_init();            //延時初始化
  20.         SysTick_Delay_Init();
  21.         User_NVIC_Config();          //設置NVIC中斷分組2:2位搶占優先級，2位響應優先級
  22.         //uart_init(9600);               //串口初始化為9600
  23.         OLED_Init();
  24.         Get_Maopi();                                     //稱取初始化狀態，此狀態下可獲得最開始的值
  25.         Delay_ms(1000);
  26.         Get_Maopi();                                     //重新獲取初始化狀態
  27.
  28.         OLED_ShowString(1, 1, "Wei:");
  29.         OLED_ShowString(1, 9, "g");
  30.     OLED_ShowString(2, 1, "zon:");
  31.         OLED_ShowString(2, 9, "g");
  32.         OLED_ShowString(3, 1, "swu:");
  33.         OLED_ShowString(3, 9, "g");

  35.         while(1)
  36.         {
  37.                 key=Key_GetNum();//毛皮KEY0-(key=0)-B10,KEY1-key=1-B11,
  38.                 if(key==0)     //判斷KEY0按鍵按下
  39.                 {
  40.                         Delay_ms(20);
  41.                         if(key==0)
  42.                         {
  43.                                 Get_Maopi();             //設置當前重量為初始重量（毛皮重量）
  44.                                 zong=0;            //清空飲水量，重新進行計算
  45.                                 gongzuo_status=1;
  46.                         }
  47.                 }
  48.                 else if(key==1)//判斷KEY1按鍵按下
  49.                 {
  50.                         Delay_ms(20);
  51.                         if(key==1)
  52.                         {
  53.                                 zong+=Weight_Shiwu;//設置當前飲水量給總體//a+=b就是a=a+b
  54.                                 gongzuo_status=0;  //工作狀態為0
  55.                         }
  56.                 }
  57.                 else if(key==2)//判斷KEY2按鍵按下
  58.                 {
  59.                         Delay_ms(20);
  60.                         if(key==2)
  61.                         {
  62.                                 Get_Maopi();           //設置當前重量為初始重量
  63.                                 gongzuo_status=1;  //工作狀態為1
  64.                         }
  65.                 }
  66.
  67.           if(gongzuo_status==0)
  68.                 {Weight_Shiwu=0; }   //如果工作狀態為0，則檢測到的飲水量一直為0
  69.
  70.           else Get_Weight();     //如果工作狀態為1，則檢測飲水量大小
  71.                 OLED_ShowNum(1,5,(zong+Weight_Shiwu),4); //打印總水量
  72.                 OLED_ShowNum(2,5,zong-7296,4);           //打印總水量
  73.         OLED_ShowNum(3,5,Weight_Shiwu,4);        //打印總水量

  75.                 Delay_ms(1000);
  76.         }
  77. }
復制代碼
  1. *******************HX711.C**********************************************************************************
  2. #include "stm32f10x.h"                  // Device header
  3. #include "Delay.h"
  4. u32 HX711_Buffer;
  5. u32 Weight_Maopi;
  6. s32 Weight_Shiwu;
  7. u8  Flag_Error=0;

  9. //校準參數
  10. //因為不同的傳感器特性曲線不是很一致，因此，每一個傳感器需要矯正這里這個參數才能使測量值很準確。
  11. //當發現測試出來的重量偏大時，增加該數值。
  12. //如果測試出來的重量偏小時，減小改數值。
  13. //該值可以為小數
  14. #define GapValue 900
  15. #define HX711_DOUT GPIO_Pin_12

  17. void HX711_Init(void)
  18. {
  19.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);         //使能PF端口時鐘

  21.         GPIO_InitTypeDef GPIO_InitStructure;

  23.         //HX711_SCK
  24.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;                                 //端口配置
  25.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;                  //推挽輸出
  26.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;                 //IO口速度為50MHz
  27.         GPIO_Init(GPIOB, &GPIO_InitStructure);                                         //根據設定參數初始化GPIOB
  28.
  29.         //HX711_DOUT
  30.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
  31.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;    //輸入上拉
  32.     GPIO_Init(GPIOB, &GPIO_InitStructure);
  33.
  34.   GPIO_SetBits(GPIOB,GPIO_Pin_13);                                                 //初始化設置為0
  35. }

  37. u32 HX711_Read(void)        //增益128
  38. {
  39.         unsigned long count=0;
  40.         unsigned char i=0;
  41.   //當數據輸出管腳DT為高電平，AD轉化器還未準備好，此時SCK為低電平，因此先對管腳電平進行初始化
  42.
  43.         GPIO_SetBits(GPIOB,GPIO_Pin_12);//HX711_DOUT=1;
  44.         Delay_us(1);
  45.         GPIO_ResetBits(GPIOB,GPIO_Pin_13);//HX711_SCK=0;
  46.         Delay_us(1);
  47.
  48.   while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_12)==0);
  49.   for(i=0;i<24;i++)
  50.         {
  51.         GPIO_SetBits(GPIOB,GPIO_Pin_13);//HX711_SCK=1;
  52.     count=count<<1; //DT左移一位
  53.         Delay_us(1);
  54.         GPIO_ResetBits(GPIOB,GPIO_Pin_13);//HX711_SCK=0;
  55.         Delay_us(1);
  56.         if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_12)==1)
  57.         {
  58.           count++;
  59.         }
  60.                 Delay_us(1);
  61.         }
  62.
  63.         GPIO_SetBits(GPIOB,GPIO_Pin_13);//HX711_SCK=1;
  64.     count=count^0x800000;//第25個脈沖下降沿來時，轉換數據
  65.         Delay_us(1);
  66.         GPIO_ResetBits(GPIOB,GPIO_Pin_13);        //HX711_SCK=0;
  67.         Delay_us(1);
  68.         return count;
  69. }

  71. void Get_Maopi(void)
  72. {
  73.         Weight_Maopi = HX711_Read();
  74. }

  76. //****************************************************
  77. //稱重
  78. //****************************************************
  79. void Get_Weight(void)
  80. {
  81.         HX711_Buffer = HX711_Read();
  82.         if(HX711_Buffer <= Weight_Maopi)
  83.         {
  84.                 Weight_Shiwu = 0;
  85.                 Weight_Shiwu = Weight_Maopi-Weight_Shiwu;                        //獲取實物的AD采樣數值。
  86.                 Weight_Shiwu = (s32)((float)Weight_Shiwu/GapValue); //計算實物的實際重量
  87.                 //因為不同的傳感器特性曲線不一樣，因此，每一個傳感器需要矯正這里的GapValue這個除數。
  88.                 //當發現測試出來的重量偏大時，增加該數值。
  89.                 //如果測試出來的重量偏小時，減小改數值。
  90.         }
  91. }
  92. //void Get_Weight2(void)
  93. //{

  95. //        Weight_Shiwu =HX711_Read()/GapValue;
  96. //if(Weight_Shiwu>=Weight_Maopi)
  97. //        {
  98. //                Weight_Shiwu=Weight_Shiwu-Weight_Maopi;
  99. //                Weight_Shiwu -= 18305;
  100. //                if(Weight_Shiwu < 0 )
  101. //                        Weight_Shiwu = 0;
  102. //        }
  103. //else
  104. //                        Weight_Shiwu = 0;
  105. //}
復制代碼
