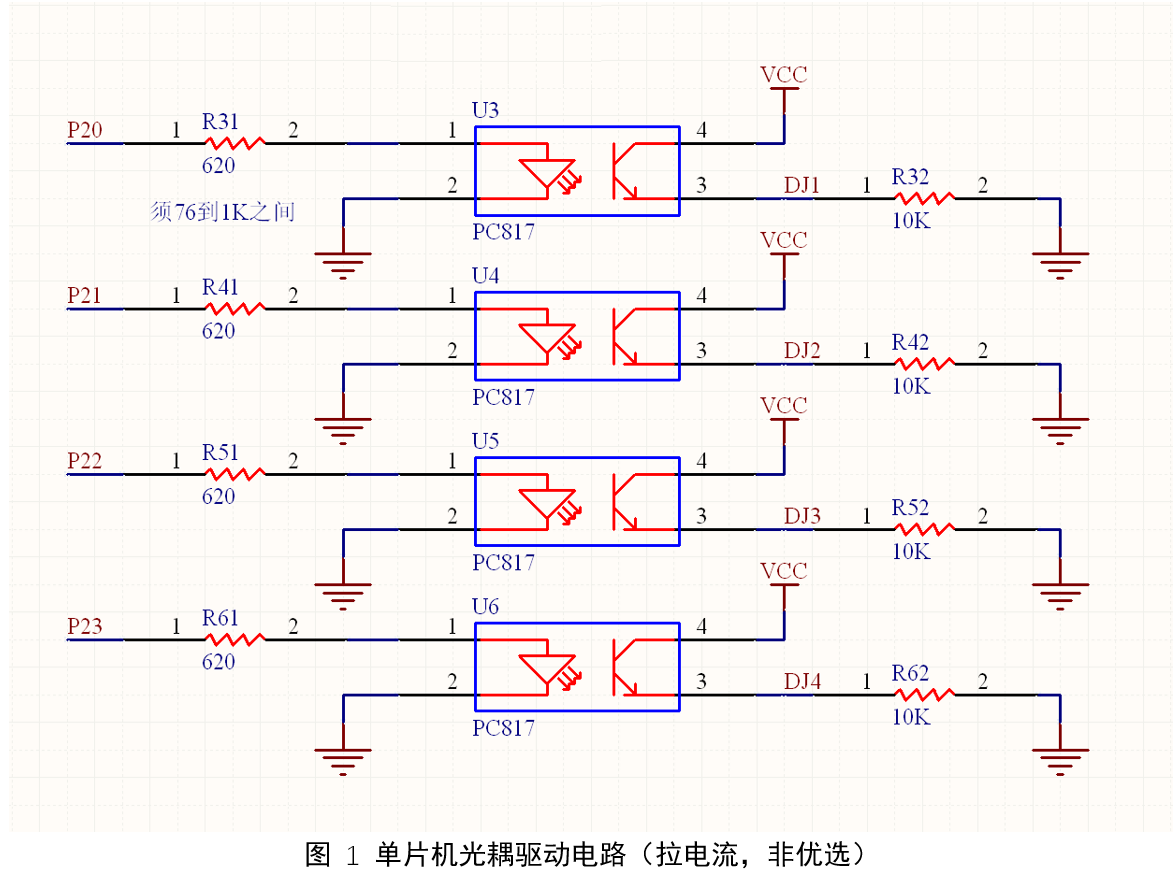

這是一個單片機通過光耦來信號隔離，驅動外部負載的電路。單片機為STC15系列，光耦為PC817，如圖1，光耦的陽極輸入端接到單片機的P20-P23引腳，光耦的輸出DJ1-DJ4接到外部電路。 但是在改變P20的電平時卻出現了問題，并不能改變DJ1的電平，怎么回事呢？ 1、是限流電阻的問題嗎？ 先看看光耦的參數表。 由圖2和圖3可知，PC817輸入側的最大允許電流為50mA, 并且只需讓輸入側電流大于3.2mA就能讓光耦工作。 由圖 4可知，光耦輸入側光電二極管的壓降為1.2V，接到5V單片機后，一般需加限流電阻，限流電阻最大值R1=(5V-1.2V)/3.2mA=1.18KΩ，限流電阻最小值R2=(5V-1.2V)/50mA=76Ω，那么圖 1中選擇的限流電阻為660Ω，是合適的。 那么，又是什么原因?qū)е鹿怦畈荒鼙豢刂颇啬兀吭倏纯碨TC15單片機引腳的參數。 2、STC15單片機P2引腳的參數 看圖5，原來，STC15單片機的P2引腳上電默認為準雙向口模式，灌電流可達20mA,但是拉電流只有270uA, 那么當P2引腳輸出1時，是不可能達到PC817需要的3.2mA的，那么在這個準雙向口模式下，不能驅動光耦。 3、該怎么解決呢？ 3.1 方法1：設置P20-P23引腳為推挽輸出模式 將對應的P20-P23引腳設置為推挽輸出模式，那么該引腳的輸出電流最大可達20毫安，可滿足驅動光耦的要求。 要改變P2引腳的模式只需設置寄存器P2M1, P2M0即可。 3.2 方法2：將光耦輸入側改為灌電流電路 如圖 6，將光耦輸入側的陽極接電源正極，陰極接入單片機的引腳，形成灌電流的電路，那么在準雙向口的模式下，STC15單片機也能驅動光耦。 當然，可能不止STC15單片機有這個問題，其他也許也有，具體需要查各個單片機的手冊。如有單片機、PLC、電路板、控制器/箱、儀器儀表、機電設備或系統、自動化、工控、傳感、數據采集、自控系統、控制系統，軟件、APP開發設計定制需要，可聯系 Q:2531二六3726 修改的原則就是，能動程序就不動電路，畢竟動電路要花錢。 補充說明： 在之前的文章《容易出錯！C語言中的外部變量關鍵詞extern可不能隨便使用》里，說到的在KEIL中用extern讀取變量出錯是由于讀取時沒有分配內存地址這個說法似乎有誤，雖然用方法1改變讀寫順序也解決了問題，但是變量出錯的原因也可能是由于編譯器過度優化引起的。 可以試試降低編譯器優化等級，或者在出錯的變量前加volatile來避免。理論不重要，實踐出真知。在此感謝提示。
|
