說明

平臺：windows 10 64位

開發工具：普中科技 HC6800-ES V2.0 、keil uVision2

原理

教程：串口通信原理

文檔：普中科技51單片機教程

步驟

1、確定定時器T1的工作方式（TMOD）

這里我們用的是T1定時器的工作方式2，自動重裝初值

2、計算T1的初值（TH1,TH2）

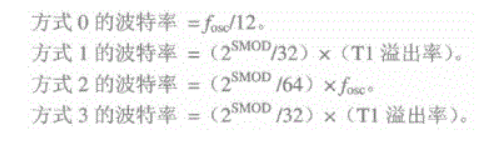

計算公式：


下載附件

2023-3-29 17:04 上傳

SMOD = 0波特率正常。SMOD = 1波特率增倍。T1溢出率就是T1定時器溢出一次的時間T的倒數，T1溢出率 = 1/T；

設X為初值，因為8位數據，所以，一次溢出時間 = 【256-X】*12/晶振頻率，得出T1的溢出率再運用之前的公式，就可以算出定時器 初值。

這里給出一個常用的表格：

需要注意的是，普中這塊開發板用的晶振是12Mhz的，所以選擇值的時候要注意，另外因為用的是12Mhz的晶振，不是11.0592Mhz，計算出來的T1定時的初值將不是一個整數，這樣進行通信時會產生累計誤差。在實踐過程中，筆者發現，在4800及以下波特率通信時，因為誤差較小，所以產生的影響很小，在通信時沒有發生過異常現象，但是高于4800時，則會產生明顯誤差，通信時傳輸的數據會嚴重失真，建議采用4800以下的波特率。

3、啟動定時器T1

4、確定串行口工作方式（SCON）

之類可以有兩種代碼：

一是按位設置，而是整塊設置，但其實本質都是按位設置。

第一種：

按位設置

1     SM0 = 0;

2     SM1 = 1;

第二種

1     SCON = 0X50;

5、中斷設置

這里我們用到的串口通信的中斷，雖然我們用到了T1定時器，但其中斷我們并不進行操作，所以我們不寫T1定時器的中斷服務程序，串口通信的中斷號為4；

詳細代碼

#include<reg52.h>

#define uchar unsigned char

void init();

void main()

{

       init();

       while(1);

}

void init()

{

       TMOD = 0x20;     //定時器T1，工作方式2

//    SCON = 0X50;      //第二種設置方式

//    PCON = 0X80;      //波特率倍增

       TH1 = 0Xe6;         //初值，設置波特率為1200

       TL1 = 0Xe6;

       REN = 1;          //允許串口接收數據

       SM0 = 0;          //設置串口方式1

       SM1 = 1;

       TR1 = 1;

       EA = 1;   //打開總中斷

       ES = 1;   //打開串口中斷

}

void ser()interrupt 4

{

       uchar mes;

       mes = SBUF; //讀取數據

       RI = 0;       //軟件清零，為下一次中斷做準備

       SBUF = mes;

       while(!TI);     //等待發送數據完畢

       TI = 0;        //軟件清零，為下一次中斷做準備

}
