嘗試做51單片機開發板 附電路原理圖和PCB文件

[復制鏈接]
跳轉到指定樓層
樓主
完成設計，自己畫了一個51開發板，模塊包含矩陣按鍵，獨立按鍵，流水燈以及LCD1602顯示屏

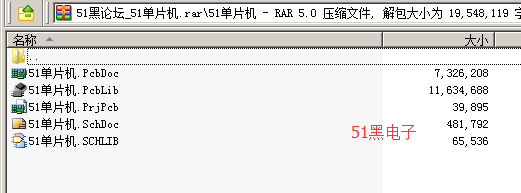

原理圖文件和PCB文件已經上傳

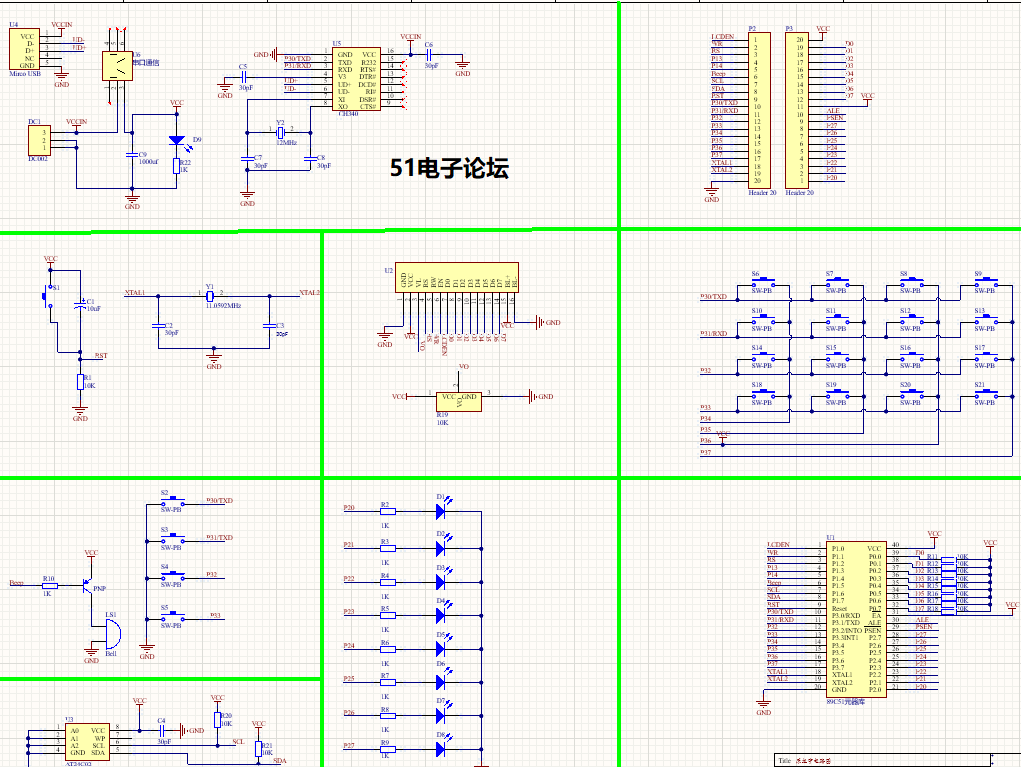

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

屏幕截圖 2023-03-27 145258.png (124.84 KB, 下載次數: 41)

原理圖文件

原理圖文件



原理圖PCB文件.7z

10.64 MB, 下載次數: 19, 下載積分: 黑幣 -5

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:996773 發表于 2023-3-28 09:20 | 只看該作者


樓主第一次畫pcb，沒有考慮焊接方便，例如晶振電容對地有大面積鋪銅，你會焊接熱量散失過快

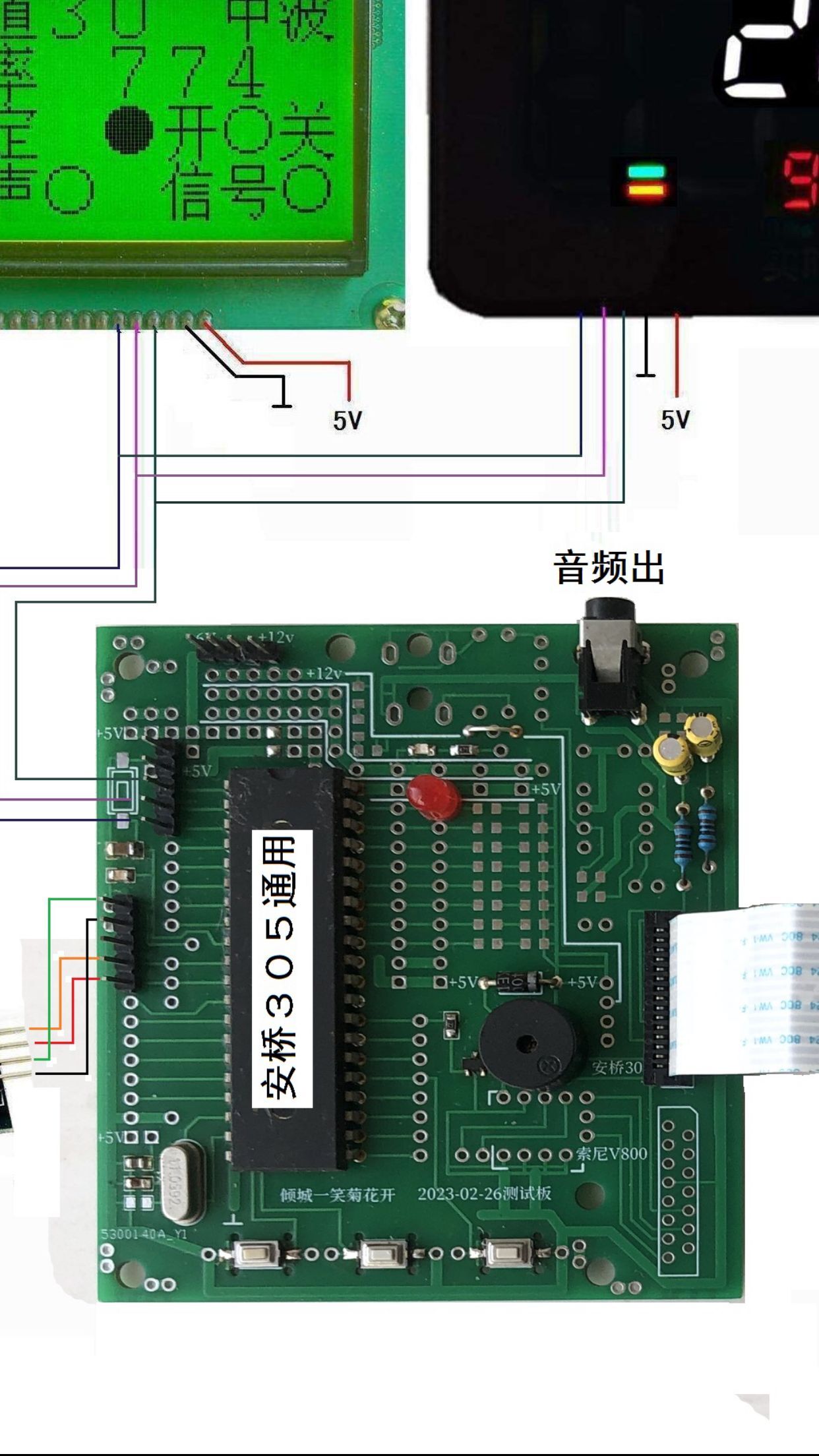

焊接困難不牢固，看我的對地貼片電容處理方法，我這也是第一次打板，和你差不多一樣開發板
回復

使用道具 舉報

板凳
ID:1064915 發表于 2023-3-28 15:06 | 只看該作者
你太強大了
回復

使用道具 舉報
