我可以假設使用的“壓力傳感器”是“超靜水壓力傳感器”，即 大氣壓力對讀數的影響已經得到補償（排除）。
那么傳感器的輸出電流與液柱（傳感器膜上方）的壓力成正比，與液體的密度成反比。
現在關于液體的體積 - 這種裝置通常由一根大直徑管道和兩個半橢圓形塞子（底部和蓋子）焊接而成，即 準確的計算需要有關該設備內部尺寸的數據。

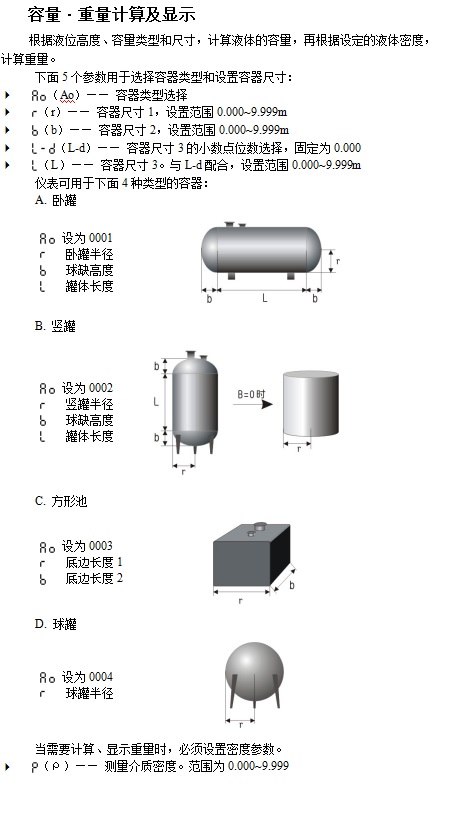

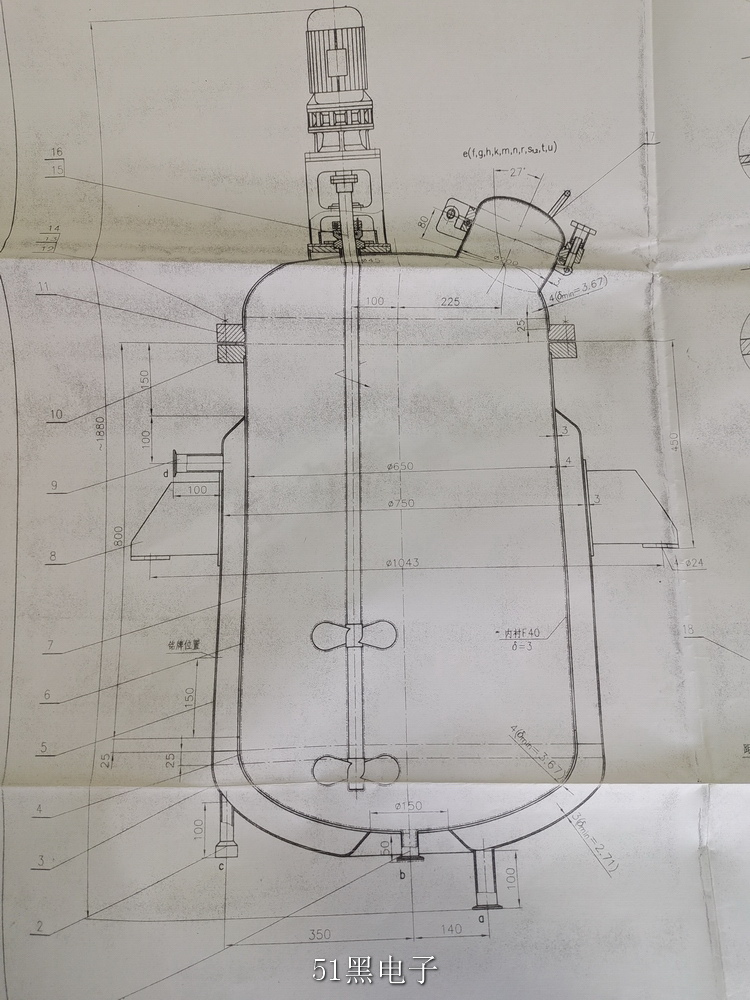

從圖中可以看出圓柱部分（管道）的直徑為650mm，具體尺寸還需要在相關標準中找到下半橢圓塞的“編號”。
接下來 - 您需要構建插頭內側的繪圖/3D 模型/mathematical_model，以便根據體積的“數值計算”高度獲得面積表（或?qū)⑵浔硎緸榉匠淌剑也恍业氖牵涣私膺m當水平的數學）。
總體積將包括：
1) 底部塞子中的體積，
2) 圓柱部分的體積。
點 1) 的計算方法是將水平乘以編譯表中的面積（直至圓柱部分開始的高度），點 2) - 將圓柱部分的水平乘以 a 的面積直徑為 650 毫米的圓。
實際上，他們是這樣做的：
- 首先，“4-20mA”信號被數字化（通過微控制器或PLC），然后“物理電流”Ix（范圍從4到20mA）被重新計算成“虛擬液位”Hx（范圍從0到2000mm ), 根據公式 Hx = (( x-4)/16)*2000;
- 然后根據公式 H=Hx-H0，從獲得的“虛擬液位”中減去儲罐底部“下方”的傳感器安裝高度 H0（即 H0=45cm == 450mm） ;
由此，我們得到了水平計算公式H=((Ix-4)/16)*2000-450。
- 更進一步，在圓柱部分開始之前，我們根據公式 V\u003d H * (table_of_stub_area (H)) 計算體積，然后 V = H * (table_of_stub_area (H)) + H * 331831（其中“ 331831”是直徑為650毫米的圓的面積）。
計算后的體積V以立方毫米為單位，實際使用時通常換算成升（除以10^6），或換算成立方米（除以10^9）。
重要的是要記住，這些公式是基于液體密度為 1（水和低濃度水溶液）的假設。
對于“較輕”（或“稠密”）的液體，實際液位將比計算出的液位“更高”（或“更低”）。 但是液位的“校正”（通過除以密度）可以在計算體積之前輕松完成。
我為我的語言道歉 - 機器翻譯并不完美。 |
|
