單片機新手制作無線溫度采集電路,請各位大神幫忙看一下

電梯直達

跳轉到指定樓層

樓主

ID:525244 發表于 2023-2-23 17:58 來自手機 | 只看該作者 |只看大圖回帖獎勵

回帖獎勵

|倒序瀏覽 |閱讀模式

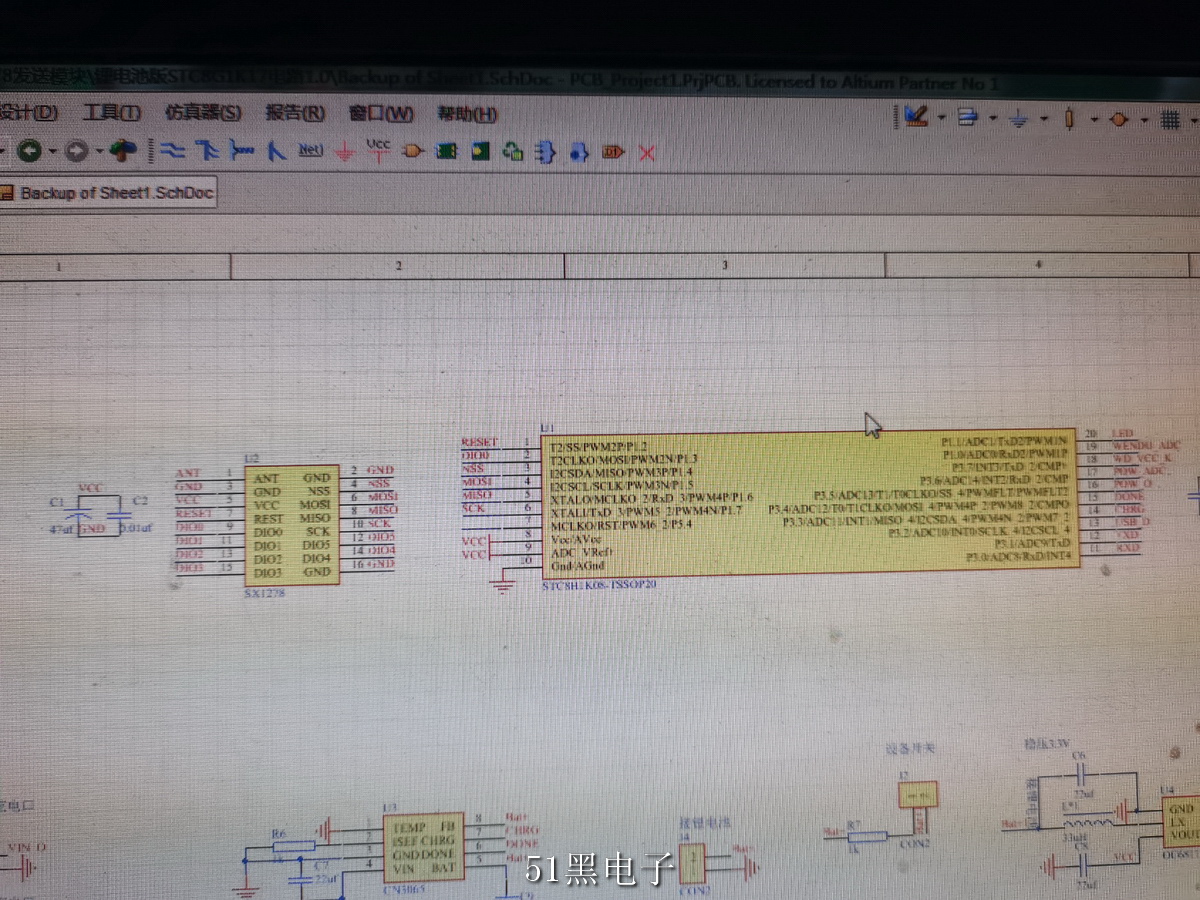

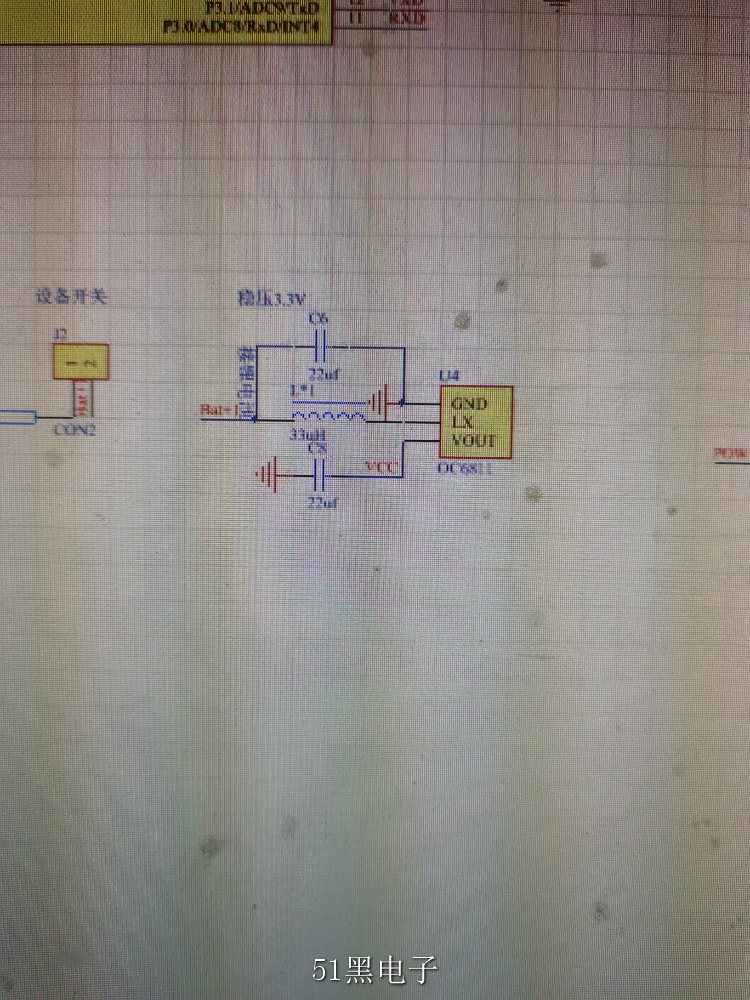

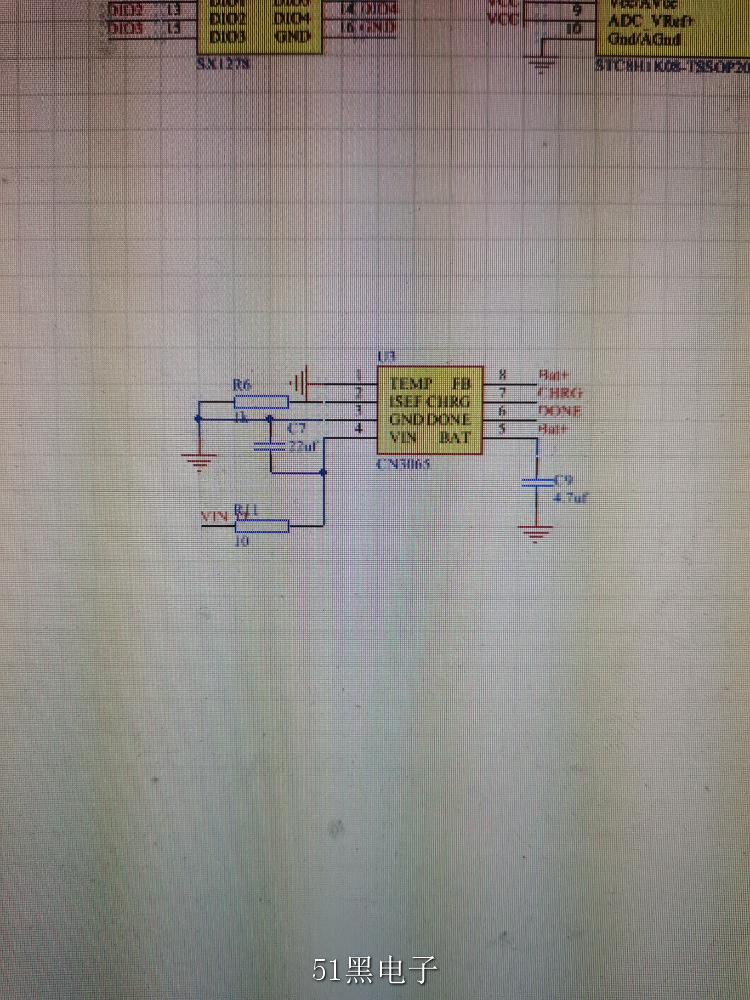

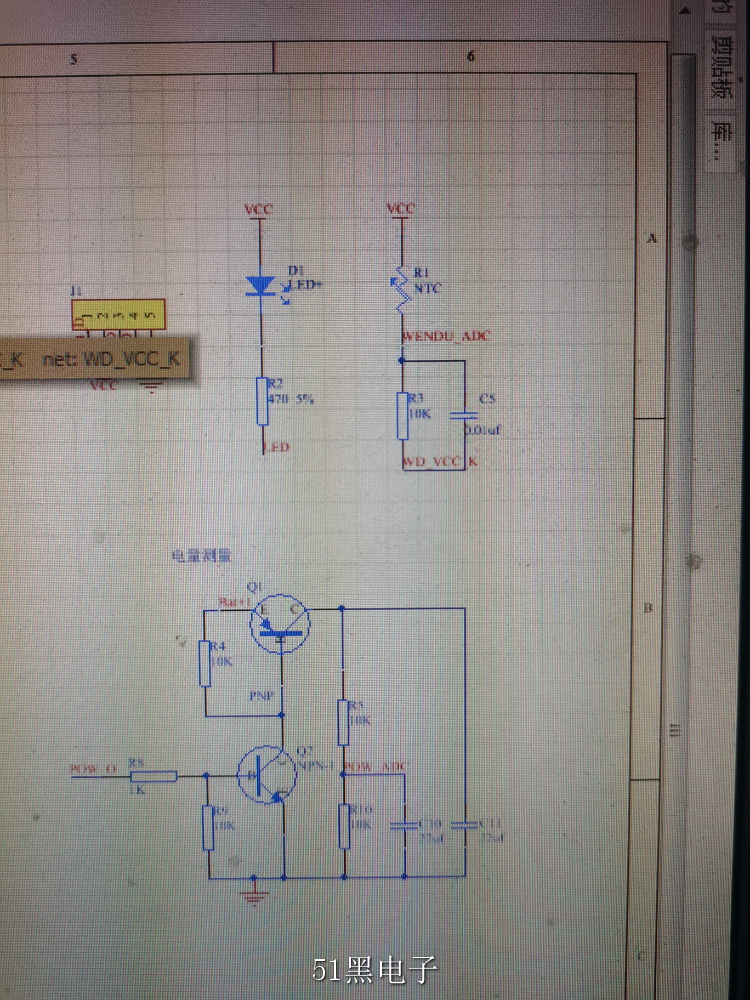

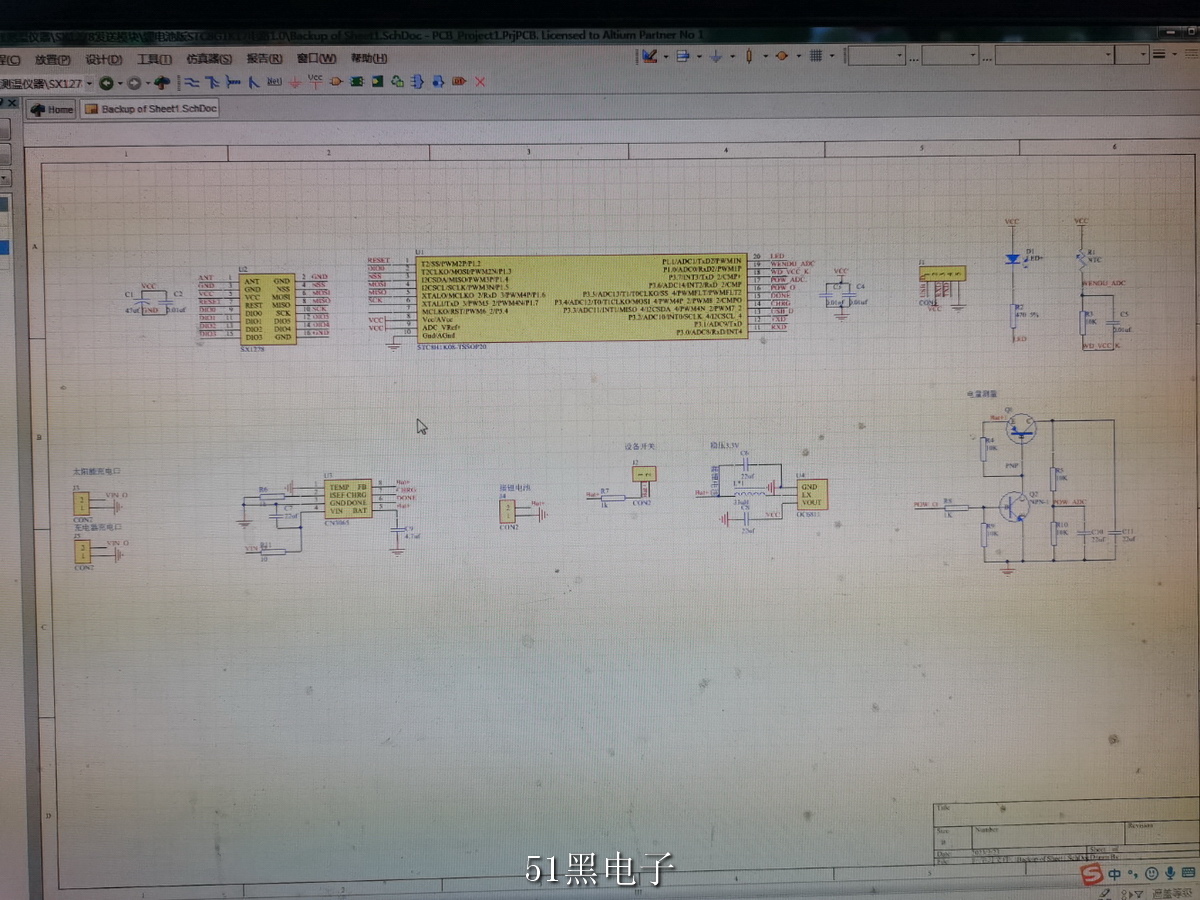

我想做一個無線采集端，電路上鋰電池用CN3065給鋰電池充電，可以用5v電源和太陽能板供電。鋰電池輸出端經過開關接到OC6811升降壓穩定在3.3v。單片機用STC8H1K17單片機，無線模塊用SX1278。溫度測量電路用NTC10K，一端接3.3v，另一側經10K電阻后，接到單片機的IO口，作為開關。單片機輸出0，測量溫度。測量完了把IO拉高，關斷電流降低功耗。電池電量用一個npn和pnp作為電源的開關電路，進行電壓測量。大神們，幫我看一下，電路的不合理之處，還請各位大神不吝賜教！萬分感謝！






分享到: QQ好友和群 QQ空間 騰訊微博 騰訊朋友

收藏1 淘帖0 頂0 踩0

回復

使用道具舉報

沙發

ID:814525 發表于 2023-2-24 08:40 | 只看該作者

單片機既然直接用鋰電池供電，可以利用內部ADC15通道直接測量電池電壓的

回復

使用道具舉報

板凳

ID:1064118 發表于 2023-2-24 09:51 | 只看該作者

沒問題，用單片機的IO直接檢測電池電壓，Q1Q2做開關使用，當電池放電到截止電壓時，關閉開關，提示充電

回復

使用道具舉報

地板

ID:1064118 發表于 2023-2-24 09:53 | 只看該作者

沒有問題，如樓上說的，單片機的IO直接姐電池正極，檢測電池電壓到電池放電下限時，關閉Q1和Q2，停止放電，保護電池，提示充電

回復

使用道具舉報

5^#

ID:525244 發表于 2023-2-24 15:26 來自手機 | 只看該作者

張天師發表于 2023-2-24 08:40
單片機既然直接用鋰電池供電，可以利用內部ADC15通道直接測量電池電壓的

電池電壓2.8～4.2V，單片機電壓3.3v，15通道測量的是穩壓后的，不是電池電壓。

回復

使用道具舉報

6^#

ID:525244 發表于 2023-2-24 15:35 來自手機 | 只看該作者

zywng2153 發表于 2023-2-24 09:51
沒問題，用單片機的IO直接檢測電池電壓，Q1Q2做開關使用，當電池放電到截止電壓時，關閉開關，提示充電

非常謝謝你的幫助！

回復

使用道具舉報
