51單片機可控硅占空比調節+過零檢測程序與Proteus仿真電路圖

[復制鏈接]
跳轉到指定樓層
樓主
     一位共陰數碼管顯示檔位，一個開關控制開關機，一個開關調節檔位，共四擋。

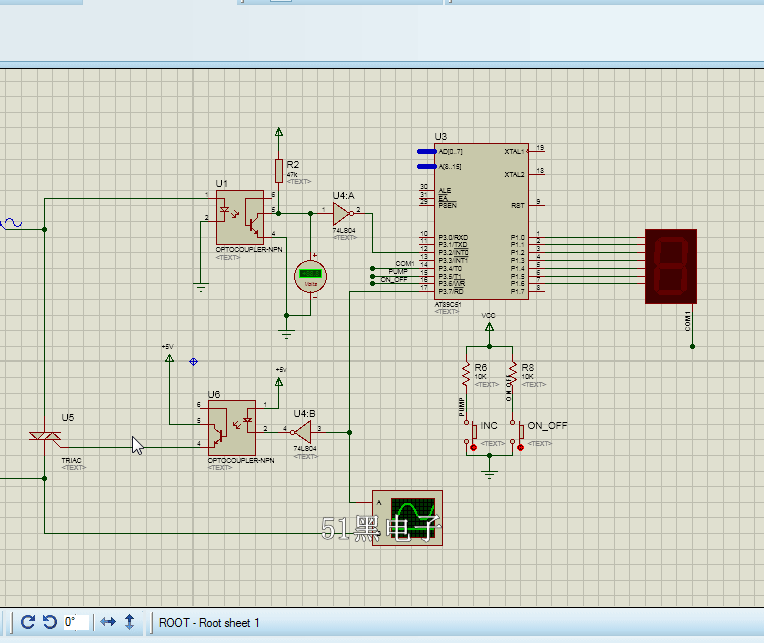

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include <reg51.h>
  2. #include"intrins.h"
  3. sbit pump=P3^7;
  4. sbit pump_button=P3^5;
  5. sbit ON_OFF=P3^6;
  6. sbit COM1=P3^4;

  8. unsigned char zero_crossing=0;
  9. unsigned char setting=0;
  10. unsigned char k=0;
  11. unsigned char tab[ ]={0x03f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

  13.         /****************************************************************************
  14. display
  15. ****************************************************************************/
  16. void delay1(void)
  17. {
  18.     unsigned int j;
  19.           for(j=0;j<100;j++)
  20.                 ;
  21.   }

  23. void display1()
  24. {
  25.     COM1=0;
  26.           P1=tab[setting%10];
  27.     delay1();
  28.     COM1=1;



  32.
  33. }

  35. void Delayms(unsigned int n)//ms delay

  37. {

  39. unsigned int i,j;

  41. for(j=n;j>0;j--)

  43. for(i=112;i>0;i--);

  45. }


  48. void main(void)
  49. {

  51. IT0=1;
  52. EX0=1;
  53. EA=0;
  54. pump=0;
  55. setting=1;
  56. zero_crossing=0;
  57. while(1)
  58. {
  59.         if(k==1)
  60.         {
  61.                 display1();
  62.         }
  63.     if(ON_OFF==0)
  64.        {
  65.          Delayms(20);
  66.         if(ON_OFF==0)
  67.          {
  68.                                           EA=~EA;
  69.                                           setting=1;
  70.                                           k++;
  71.                                          if(k>=2)
  72.                                          {
  73.                                          k=0;
  74.                                          }
  75.
  76.
  77.
  78.        while(!ON_OFF);
  79.          }
  80.          }

  82.
  83.
  84.       if(pump_button==0)
  85.        {
  86.          Delayms(20);
  87.         if(pump_button==0)
  88.          {
  89.           setting++;
  90.          if (setting==5)
  91.          {
  92.                                          setting=1;
  93.          }
  94.                                  while(!pump_button);
  95.          }

  97.         }

  99. }
  100. }

  102. //zero crossing checking
  103. void ext0(void) interrupt 0
  104. {
  105. zero_crossing++;
  106.          if(zero_crossing>=setting)
  107. {
  108. pump=1;
  109. Delayms(4);
  110. pump=0;
  111. zero_crossing=0;

  113. }

  115. }

復制代碼

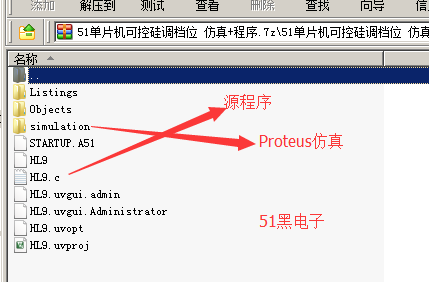

Keil5代碼與Proteus8.13仿真下載: 51單片機可控硅調檔位 仿真 程序.rar (68.08 KB, 下載次數: 90)
