兩片 74HC595動態驅動 8位數碼管(共陰，共陽)。加上 8位按鍵

ID:997051 發表于 2023-1-7 09:40 | 顯示全部樓層 |閱讀模式

STM32單片機沒用到, 只是會51的匯編.
2個HC595配合，只需要用4個IO口就可以驅動8位數碼管顯示，和8個按鍵檢測。
HC595-1驅動數碼管段碼
HC595-2驅動數碼管位碼
位碼的輸出形式是COM1----COM2----COM3----COM4----COM5----COM6----COM7----COM1---- 選通
只要8個按鍵的任一個或多個按鍵按下,INT0就會產生中斷, 檢測到按鍵按下
按鍵要具備長按，短按功能，
位碼的選通時間極短. 檢測到連續多個中斷信號就是短按, '''''比如,COM3連接的按鍵連續檢測到20次為短按功能, 檢測到200次為長按功能,
供參考!

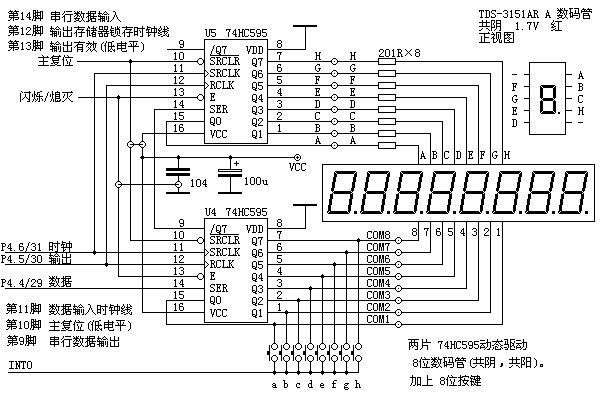

兩片 74HC595動態驅動 8位數碼管(共陰，共陽)。加上 8位按鍵 1.png
