兩排三位一體的數碼管引腳什么定義的？

ID:198189 · 發表于 2022-12-25 21:20

如題，用萬用表測來測去只顯示出來第一排的

ID:883242 · 發表于 2022-12-25 21:57

把所有可能的排列組合都要試一遍。

ID:230742 · 發表于 2022-12-25 23:41

引腳是復用的，直接用一個2V的電源點亮比較直觀一點。先點亮1個，在把正負極調換就又點亮一個。

ID:155507 · 發表于 2022-12-26 00:57

這種數碼管采用查理復用的方法編寫驅動

ID:213173 · 發表于 2022-12-26 08:32

這種數碼管多為定制產品，沒有產品資料想確認引腳與筆段之間連接關系也不算難，只是有點耗時。但寫驅動代碼要復雜得多。

查理復用IO驅動數碼管.docx (92.31 KB, 下載次數: 10)

ID:824490 · 發表于 2022-12-26 09:15

這種東東，最直接了，除非它掛了，不然幾分鐘的時間，就能測出來了。

ID:584814 · 發表于 2022-12-26 11:17

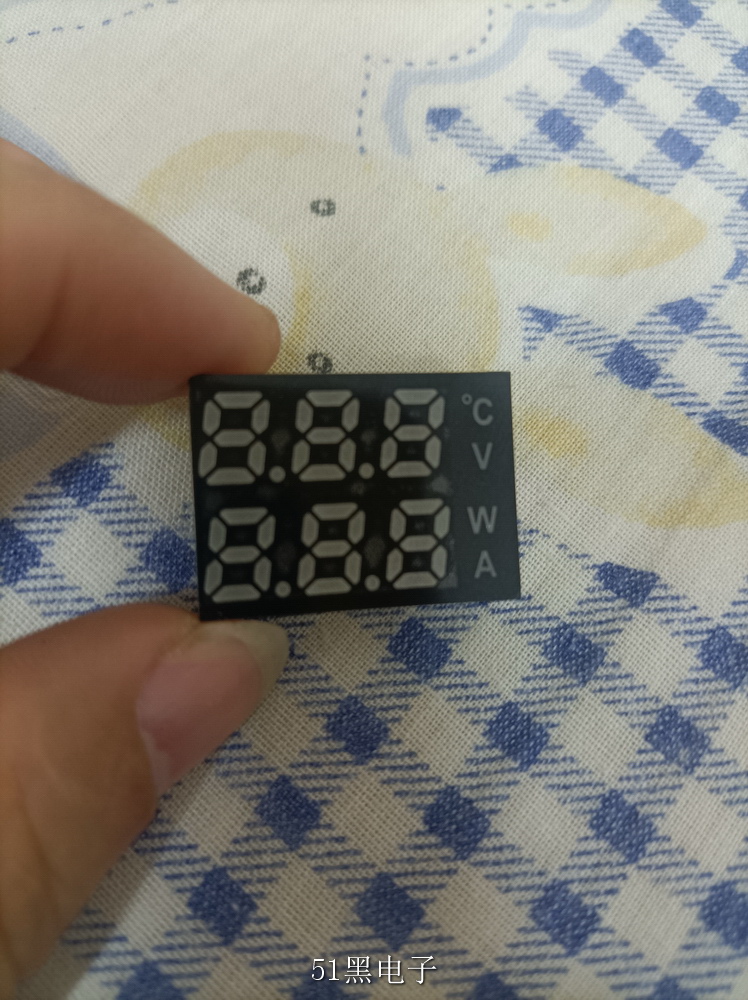

目測正面，6個數碼帶小數點和符號，理論需 6*8+2＝50 段LED；

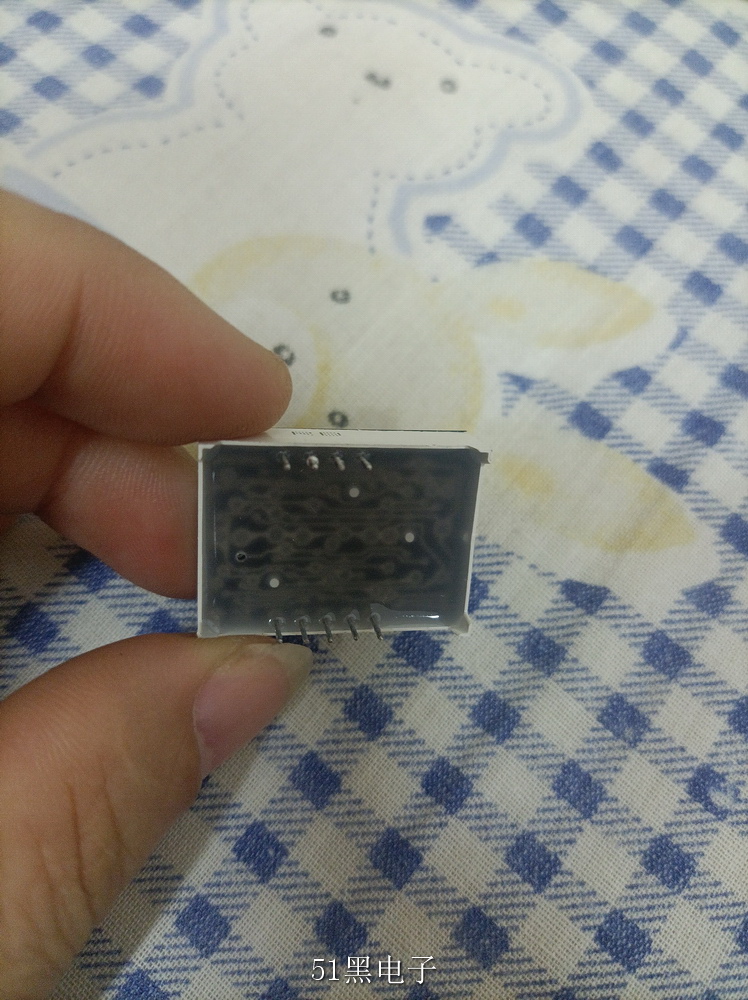

目測反面，9個引腳只能是復用的，理論上可帶 9*8 ＝72 段LED。
其他的，參照樓上，都是正解。

ID:198189 · 發表于 2022-12-26 15:39

謝謝各位大佬指點

ID:198189 · 發表于 2022-12-26 15:43

啤酒瓶子老大發表于 2022-12-25 23:41
引腳是復用的，直接用一個2V的電源點亮比較直觀一點。先點亮1個，在把正負極調換就又點亮一個。

是不是萬用表的二極管檔測不出來？我反復調筆，就算單筆同時連幾只腳也不見下排亮，只測出了1排的。

ID:77589 · 發表于 2022-12-27 10:37

這個東西只能用萬用表測試了！除非有網友有現成的，直接給你。

ID:729995 · 發表于 2022-12-29 01:29

找一個可調電源稍微挑高電壓試試
