設計要求：
采用LCD1602顯示，具有按鍵調(diào)整顯示時間功能，具有按鍵調(diào)整顯示時間功能，S1—加1，S2—減1，S3—光標左移，S4—光標右移。

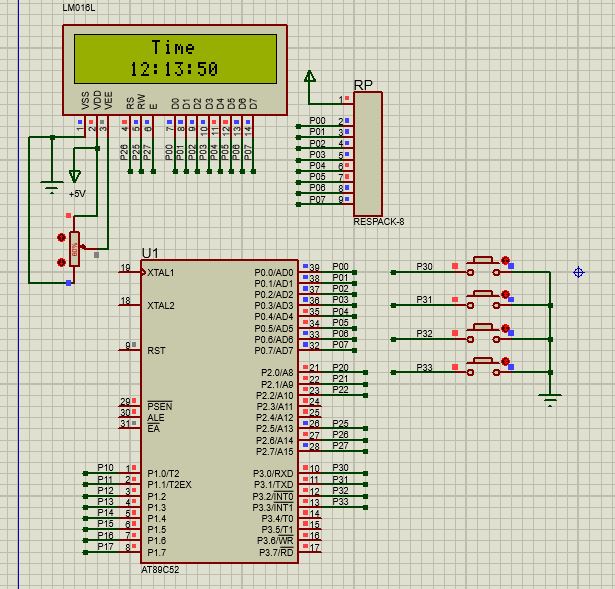

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
下載附件
2022-11-30 12:57 上傳
單片機代碼：
#include <reg52.h>
#define uint unsigned int
#define uchar unsigned char
void gb_JIA();
void gb_JIAN();
void Time_jiajian();
void anjian_jia();
void anjian_jian();
void gb_y();
sbit E=P2^7;
sbit RS=P2^6;
sbit RW=P2^5;
sbit S1=P3^0;
sbit S2=P3^1;
sbit S3=P3^2;
sbit S4=P3^3;
uint hour=12;min=13;sec=47; //第二行顯示的時鐘
uchar j,i; //定義變量i，用于時鐘計時
uint y=0;
uint hours,hourg;
uint mins,ming;
uint secs,secg;
void delay(uint ms)
{
uchar i;
while(ms--)
for(i=0;i<123;i++);
}
void w_com(uchar com)
{
RS=0; //選擇命令寄存器
RW=0; //寫
E=1;
P0=com;
E=0;
delay(1);
}
void w_dat(uchar dat)
{
RS=1;
RW=0;
E=1;
P0=dat;
E=0;
delay(1);
}
void lcd_init()
{
w_com(0x38);
delay(10);
delay(10);
w_com(0x06);
w_com(0x0c);
delay(10);
delay(10);
w_com(0x01);
delay(10);
w_com(0x38);
delay(10);
}
void main(void)
{
TMOD=0X10;
TH1=(65536-50000)/256;
TL1=(65536-50000)%256;
EA=1;
TR1=1;
ET1=1;
lcd_init();
while(1)
{
gb_JIA();
gb_JIAN();
gb_y();
anjian_jia();
anjian_jian();
}
}
void T1_int(void) interrupt 3
{
TH1=(65536-50000)/256;
TL1=(65536-50000)%256;
if(++j==20)
{
j=0;
if(++sec==60)
{
sec=0;
if(++min==60)
{
min=0;
if(++hour==24)
{
hour=0;
}
}
}
}
{
w_com(0x86);
w_dat('T');
w_dat('i');
w_dat('m');
w_dat('e');
}
{
w_com(0Xc4);
w_dat(hour/10+0x30);
w_dat(hour%10+0x30);
w_dat(':');
w_dat(min/10+0x30);
w_dat(min%10+0x30);
w_dat(':');
w_dat(sec/10+0x30);
w_dat(sec%10+0x30);
}
}
void gb_JIA()
{
if(S3==0)
{
delay(100);
}
if(S3==0)
{
y++;
}
if(y==17)
{
y=0;
w_com(0x0c);
TR1=1;
}
if(y!=0)
{
TR1=0;
}
}
void gb_JIAN()
{
if(S4==0)
{
delay(100);
}
if(S4==0)
{
y--;
}
if(y==-1)
{
y=0;
w_com(0x0c);
TR1=1;
}
if(y!=0)
{
TR1=0;
}
}
void gb_y()
{
switch (y)
{
case 1: w_com(0x80+0X40+0);w_com(0x0f);break;
case 2: w_com(0x80+0X40+1);w_com(0x0f);break;
case 3: w_com(0x80+0X40+2);w_com(0x0f);break;
case 4: w_com(0x80+0X40+3);w_com(0x0f);break;
case 5: w_com(0x80+0X40+4);hours=hour/10;hourg=hour%10;
w_com(0x0f);break;
case 6: w_com(0x80+0X40+5);hours=hour/10;hourg=hour%10;
w_com(0x0f);break;
case 7: w_com(0x80+0X40+6);w_com(0x0f);break;
case 8: w_com(0x80+0X40+7);mins=min/10;ming=min%10;
w_com(0x0f);break;
case 9: w_com(0x80+0X40+8);mins=min/10;ming=min%10;
w_com(0x0f);break;
case 10: w_com(0x80+0X40+9);w_com(0x0f);break;
case 11: w_com(0x80+0X40+10); secs=sec/10;secg=sec%10;
w_com(0x0f);break;
case 12: w_com(0x80+0X40+11); secs=sec/10;secg=sec%10;
w_com(0x0f);break;
case 13: w_com(0x80+0X40+12);w_com(0x0f);break;
case 14: w_com(0x80+0X40+13);w_com(0x0f);break;
case 15: w_com(0x80+0X40+14);w_com(0x0f);break;
case 16: w_com(0x80+0X40+15);w_com(0x0f);break;
default : ;
}
}
void anjian_jia()
{
if(S1==0)
{
delay(100);
if(S1==0)
{
switch (y)
{
case 5: hours++; if(hours==3) hours=0; w_com(0x80+0X40+4);
w_dat(hours+0x30);hour=hours*10+hourg;break;
case 6: hourg++; if(hourg==10) hourg=0; w_com(0x80+0X40+5);
w_dat(hourg+0x30);hour=hours*10+hourg;break;
case 8: mins++; if(mins==6) mins=0; w_com(0x80+0X40+7);
w_dat(mins+0x30);min=mins*10+ming;break;
case 9: ming++; if(ming==10) ming=0; w_com(0x80+0X40+8);
w_dat(ming+0x30);min=mins*10+ming;break;
case 11: secs++; if(secs==6) secs=0; w_com(0x80+0X40+10);
w_dat(secs+0x30);sec=secs*10+secg;break;
case 12: secg++; if(secg==10) secg=0; w_com(0x80+0X40+11);
w_dat(secg+0x30);sec=secs*10+secg;break;
default : ;
}
}
}
}
void anjian_jian()
{
if(S2==0)
{
delay(100);
if(S2==0)
{
switch (y)
{
case 5: hours--; if(hours==-1) hours=2; w_com(0x80+0X40+4);
w_dat(hours+0x30);hour=hours*10+hourg;break;
case 6: hourg--; if(hourg==-1) hourg=9; w_com(0x80+0X40+5);
w_dat(hourg+0x30);hour=hours*10+hourg;break;
case 8: mins--; if(mins==-1) mins=5; w_com(0x80+0X40+7);
w_dat(mins+0x30);min=mins*10+ming;break;
case 9: ming--; if(ming==-1) ming=9; w_com(0x80+0X40+8);
w_dat(ming+0x30);min=mins*10+ming;break;
case 11: secs--; if(secs==-1) secs=5; w_com(0x80+0X40+10);
w_dat(secs+0x30);sec=secs*10+secg;break;
case 12: secg--; if(secg==-1) secg=9; w_com(0x80+0X40+11);
w_dat(secg+0x30);sec=secs*10+secg;break;
default : ;
}
}
}
}
Keil代碼與Proteus仿真下載:
仿真程序.7z
(81.58 KB, 下載次數(shù): 35)
2022-12-1 03:57 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
