關于運放和三極管組成的恒壓電路和恒流電路

ID:668004 · 發表于 2022-10-9 16:08

恒壓電路

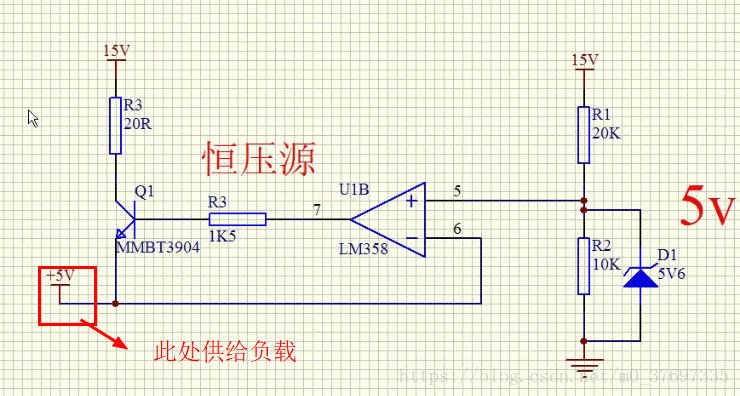

15V的電壓是給電路的輸出端提供足夠的電流，R3是一個限流電阻（為了防止15V電壓剛載時，由于三極管c、e極之間存在的結電容，會有一個瞬間導通的電流，也稱浪涌電流，該電阻是為了限制這個電流而產生的），R4也是起到一個限流作用，三極管實現的是小電流控制大電流的作用。

具體分析一下該電路的工作原理：電路啟動 -> 與輸入端的電壓比較，當輸出電壓的電壓過大（過�。� -> 運放器的負輸入端與正輸入端進行比較，由于該處實現的是跟隨器，造成運放的輸出端電壓變�。ㄗ兇螅绱瞬粩嗟倪M行反饋控制輸出端的電壓，從而實現輸出端電壓的穩定。（此處R4的阻值要比較小，才能使擴展的跟隨器接近傳統的跟隨器）

恒流電路

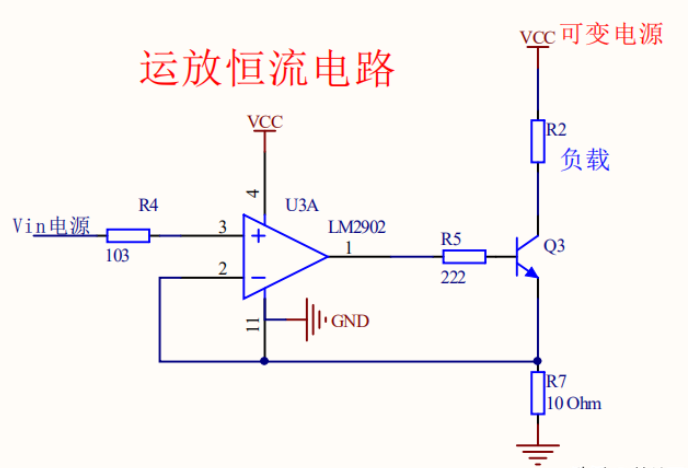

運放的恒流電路，主要是利用運放的“電壓跟隨特性”，即運放的兩個輸入引腳Pin3與Pin2電壓相等電路特性；當在電阻R4輸入Vin穩定電源電壓時，電阻R7兩端的電壓也為Vin不變，因此無論外界電路如何變化，流過R7電阻的電流是不變的；同三極管恒流電路原理分析一樣，R2負載的電流等于R7電阻的電流，所以即使R2負載的電源為可變電壓電源，R2負載的電流也是保持固定不變，達到恒流的效果

問題點：運放和三極管組成的恒壓電路和恒流電路，恒流電路沒有疑問。恒壓電路和恒流電路結構一樣，怎么成了恒壓電路了？看不出來有什么區別！

ID:491875 · 發表于 2022-10-9 17:00

恒流源電路負載接低端的多見，接高端應用相對要少一些。至于恒壓，穩壓IC的性價比更高！

ID:624769 · 發表于 2022-10-9 17:07

射級跟隨原理，去掉當中的比較器，你就能看懂了，射級輸出你給的參考電壓-壓降，的恒定電壓，即“恒壓源"，如果射級接一個電阻，那么恒定電壓/恒定電阻=恒定電流，那么集電極就是一個簡單有效的"恒流源"了。

ID:891041 · 發表于 2022-10-9 17:54

把R7摘掉，恒流就變成恒壓了。說明結構還是不一樣。

ID:123289 · 發表于 2022-10-10 09:08

1、恒流電路畫錯了：運放2T，不能與11T相聯，11T當接GND。
2、此二電路中，運放是負反饋接法，處于放大區工作，此時2T與3T是等電位的。
即：在恒流電路中，R7上的電壓 = Vin，R7、Vin都是固定值，所以IR7=恒流。
又運放2T輸入阻抗無窮大，即不吃電流，所以IR7 = Q3的Ie，再Q3的Ic與Ie是保持對應關系的，所以負載R2上是恒流。

ID:123289 · 發表于 2022-10-10 09:14

同理，恒壓電路中，5T被穩壓管鉗位于5.6V，則6T也是5.6V，輸出自然就是5.6V了。
Q1只起擴流的作用，因為運放提供的電流很小，這里用Q1增大一下。R3用不用無所謂。

ID:668004 · 發表于 2022-10-11 16:37

188610329 發表于 2022-10-9 17:07
射級跟隨原理，去掉當中的比較器，你就能看懂了，射級輸出你給的參考電壓-壓降，的恒定電壓，即“恒壓源"， ...

恒流源明白了我說的是恒壓

ID:668004 · 發表于 2022-10-11 16:37

abob 發表于 2022-10-9 17:54
把R7摘掉，恒流就變成恒壓了。說明結構還是不一樣。

拿掉R7 都沒負載了�。�

ID:668004 · 發表于 2022-10-11 16:38

yzwzfyz 發表于 2022-10-10 09:08
1、恒流電路畫錯了：運放2T，不能與11T相聯，11T當接GND。
2、此二電路中，運放是負反饋接法，處于放大區 ...

2T 3T是啥意思。。。

ID:668004 · 發表于 2022-10-11 16:39

yzwzfyz 發表于 2022-10-10 09:14
同理，恒壓電路中，5T被穩壓管鉗位于5.6V，則6T也是5.6V，輸出自然就是5.6V了。
Q1只起擴流的作用，因為運 ...

Q1只是開關管和運放沒關系吧

ID:668004 · 發表于 2022-10-11 16:41

yzwzfyz 發表于 2022-10-10 09:08
1、恒流電路畫錯了：運放2T，不能與11T相聯，11T當接GND。
2、此二電路中，運放是負反饋接法，處于放大區 ...

恒流看懂了我說的是恒壓

ID:668004 · 發表于 2022-10-11 16:41

QWE4562012 發表于 2022-10-11 16:38
2T 3T是啥意思。。。

知道了管腳號

ID:624769 · 發表于 2022-10-11 18:52

QWE4562012 發表于 2022-10-11 16:37
恒流源明白了我說的是恒壓

恒壓不是跟你說了么? 射極跟隨原理, 射極輸出電壓  =  基極給的電壓 - 壓降.
如果你不明白基極電壓怎么來的,
那么, 你的原理圖來看, 就是D1 穩壓管 5V6 給的。
如果你不明白  穩壓管為什么能穩壓，那么就是  穩壓管  反向擊穿原理了。
要是你不明白  反向擊穿，那么……  百度吧，我也不知道怎么解釋了。
