模電:正弦電流源并聯電容計算電壓

[復制鏈接]
回帖獎勵 200 黑幣 回復本帖可獲得 20 黑幣獎勵! 每人限 1 次
跳轉到指定樓層
樓主
求大神解答一正弦電流源（峰值1mA，頻率500Hz）并聯電容（100nF）怎么算電容電壓峰值啊
仿真出來電容電壓峰值是>6V，與自己手算完全不同，折磨快一天了
我是這么算的 電流源半個周期電荷Q=∫（0→0.001)（x*0.001sin(2*500πx)）=1.82*10(-11)
然后U=Q/C=1.82*10(-5)伏特
數量級都不對  55555
下面是電路圖和信號仿真圖


信號仿真

信號仿真

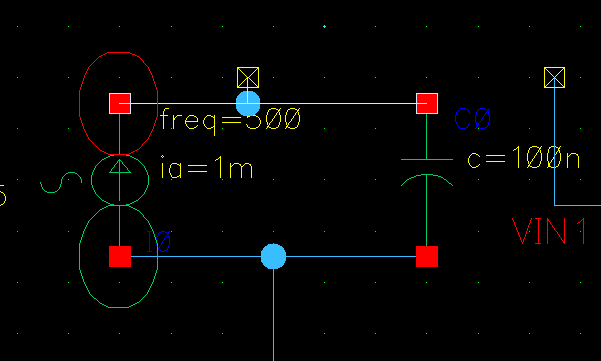

電路圖

電路圖
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:1007932 發表于 2022-9-29 22:47 | 只看該作者
算錯了吧，你的dx呢？
回復

使用道具 舉報

板凳
ID:1007932 發表于 2022-9-29 23:25 | 只看該作者
按照容抗也可以算出來，相位差90度，還可以求出電壓表達式。
回復

使用道具 舉報

地板
ID:123289 發表于 2022-9-30 08:20 | 只看該作者
U = I/(2πfC)
Up = Ip/(2πfC) = 1mA/(2*3.14*500Hz * 100nF) =  3.18V
電容電壓峰值是：+-3.18V
回復

使用道具 舉報

5#
ID:1034262 發表于 2022-9-30 10:15 | 只看該作者
電工基礎計算，容抗3.18K，峰值1mA則電壓峰值3.18V。
回復

使用道具 舉報

6#
ID:491875 發表于 2022-9-30 10:42 | 只看該作者
coody_sz 發表于 2022-9-30 10:15
電工基礎計算，容抗3.18K，峰值1mA則電壓峰值3.18V。

顯示的可能是峰峰值，正好是2倍
回復

使用道具 舉報

7#
ID:775739 發表于 2022-9-30 17:38 | 只看該作者
非常感謝大家幫忙 3.18V是正解 電路原理的知識快忘完了
回復

使用道具 舉報

8#
ID:799053 發表于 2022-10-10 09:14 | 只看該作者
U = I/(2πfC) Up = Ip/(2πfC) 你要算容抗的 容抗決定峰值電壓
回復

使用道具 舉報
