STC08G單片機在ADC過程電壓異常

  [復制鏈接]
跳轉到指定樓層
樓主
最近小弟采用I/O復用方式進行ADC，結果出現ADC過程電壓躍落情況，急需求解。謝謝！

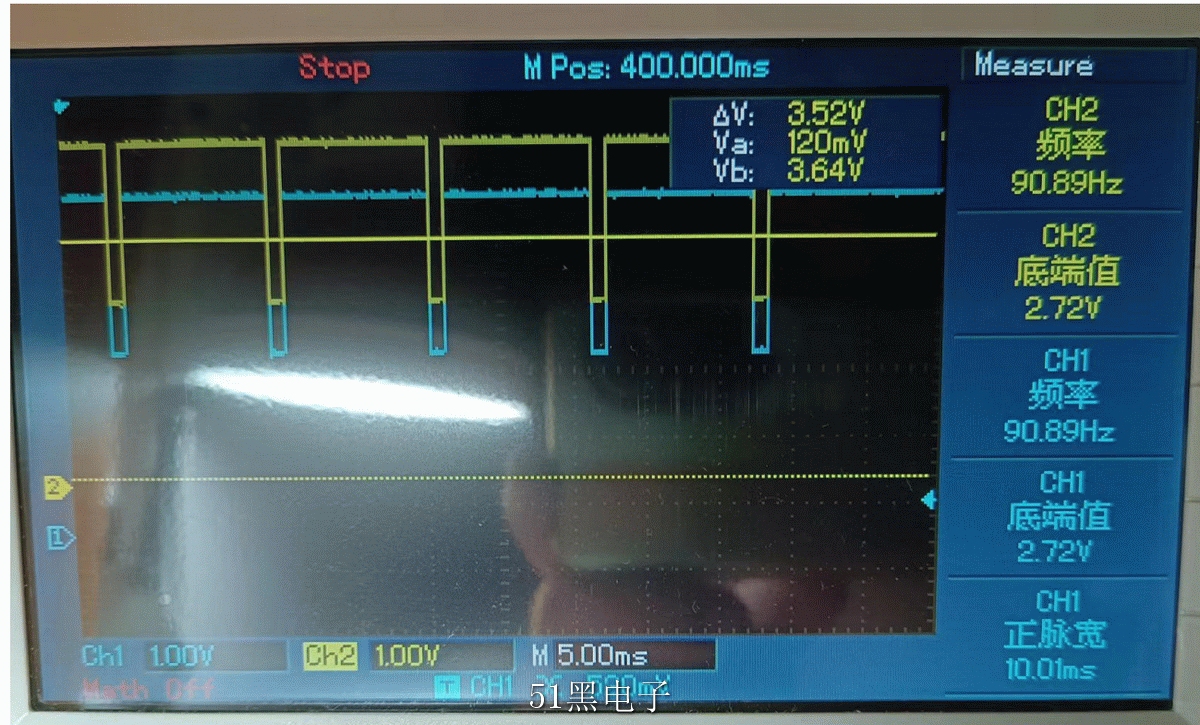

電壓異常波型

電壓異常波型


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:688692 發表于 2022-8-25 15:08 | 只看該作者
剛好遇到了，STC技術告知的解決辦法：在ADC腳對地接一顆103電容。
http://www.zg4o1577.cn/bbs/forum.p ... p;page=1#pid1105080
回復

使用道具 舉報

板凳
ID:123289 發表于 2022-8-25 15:39 | 只看該作者
說明一下，P55與P54的電壓由誰提供。
這個圖在P55、P54做AD時，無外界提供電壓，AD采樣接近0。
P55、P54做IO時，則是示波器的圖形。
而且又不批出，黃線是誰的波形，藍線是誰的波形。在什么情況下的波形。
全靠別人猜。
溝通表達能力差。
回復

使用道具 舉報

地板
ID:41656 發表于 2022-8-25 16:03 | 只看該作者
沒明白你是怎么復用的不說明清除不好說
回復

使用道具 舉報

5#
ID:1034262 發表于 2022-8-25 16:19 | 只看該作者
沒看明白，你說下你的操作過程。
回復

使用道具 舉報

6#
ID:213173 發表于 2022-8-25 16:29 | 只看該作者
ADC端口復用受外部硬件條件限制，也就是在ADC采樣時段其他外部硬件呈高阻，不影響ADC采樣電壓。從你的圖看不出你要怎么復用。
回復

使用道具 舉報

7#
ID:1034948 發表于 2022-8-25 19:14 | 只看該作者
你這個怎么要I/O口呀，上面I/O的電壓要固定一個值才行。
回復

使用道具 舉報

8#
ID:59202 發表于 2022-8-25 23:06 | 只看該作者
你這個問題描述的也太簡單了吧，哪個口是adc輸入，哪個口是IO口，實現的功能和出現的現象等都應該描述清楚才好解決啊
回復

使用道具 舉報

9#
ID:466997 發表于 2022-8-26 14:14 | 只看該作者
上圖中在ADC過程，P5.5是穩定輸出高電平，P5.4進行AD轉換（輸入口）。通過AD轉化實現溫度檢測。
回復

使用道具 舉報

10#
ID:624769 發表于 2022-8-26 15:29 | 只看該作者
STC8G  那么多產品中, 我還真沒找到 可以用 P5.4 測AD的型號， 所以，連示波器都用上了， 不能先看看 產品規格書么？
回復

使用道具 舉報

11#
ID:624769 發表于 2022-8-26 16:26 | 只看該作者
j1ason 發表于 2022-8-26 14:14
上圖中在ADC過程，P5.5是穩定輸出高電平，P5.4進行AD轉換（輸入口）。通過AD轉化實現溫度檢測。

P5.5 是不可能穩定輸出高電平的，你要穩定的話，只能 10K電阻的另一頭接VCC，把P5.5 開漏模式 輸出穩定的低電平 才有可能實現“穩定”
回復

使用道具 舉報

12#
ID:1034262 發表于 2022-8-26 16:28 | 只看該作者
一般建議NTC接地，這樣用什么問題嗎？P5.5要設置為推挽輸出。
回復

使用道具 舉報

13#
ID:401564 發表于 2022-8-26 17:18 | 只看該作者
1,為什么要這么操作?
2,代碼上傳
回復

使用道具 舉報

14#
ID:401564 發表于 2022-8-27 00:21 | 只看該作者
188610329 發表于 2022-8-26 15:29
STC8G  那么多產品中, 我還真沒找到 可以用 P5.4 測AD的型號， 所以，連示波器都用上了， 不能先看看 產品 ...

STC8G1K08A
每個IO都有ADC功能,一塊二一片,性價比還是蠻可以的
就是抗干擾不怎么好,我DIY一個太陽能路燈,只是LED燈的線架在220V上而已,有時候開日光燈,這板子就復位了,我還打了20個板子,準備回家用呢......有點后悔了,當初應該用PIC12F615的
回復

使用道具 舉報

15#
ID:59202 發表于 2022-8-28 19:38 | 只看該作者
P5.5接穩定高電平，那為啥不直接接到電源呢，不知咋想的。IO口輸出是經過了內部的輸出電路的，不管輸出高、低電平都會受到輸出電路內阻的影響，拿來作為AD的參考電壓很不合適啊
回復

使用道具 舉報

16#
ID:491577 發表于 2022-8-28 22:08 | 只看該作者
Y_G_G 發表于 2022-8-27 00:21
STC8G1K08A
每個IO都有ADC功能,一塊二一片,性價比還是蠻可以的
就是抗干擾不怎么好,我DIY一個太陽能路 ...

抗干擾與你的電路設計有關，你的STC單片機用了幾個電容？多大容量的？
回復

使用道具 舉報

17#
ID:688692 發表于 2022-8-29 09:58 | 只看該作者
Y_G_G 發表于 2022-8-27 00:21
STC8G1K08A
每個IO都有ADC功能,一塊二一片,性價比還是蠻可以的
就是抗干擾不怎么好,我DIY一個太陽能路 ...

不至于這么慘吧，同樣用STC8G1K08A-QFN 做了一個24V電源的監控處理板，沒聽用戶反饋什么問題，帶的是無刷電機。
回復

使用道具 舉報

18#
ID:466997 發表于 2022-8-29 10:13 | 只看該作者
188610329 發表于 2022-8-26 15:29
STC8G  那么多產品中, 我還真沒找到 可以用 P5.4 測AD的型號， 所以，連示波器都用上了， 不能先看看 產品 ...

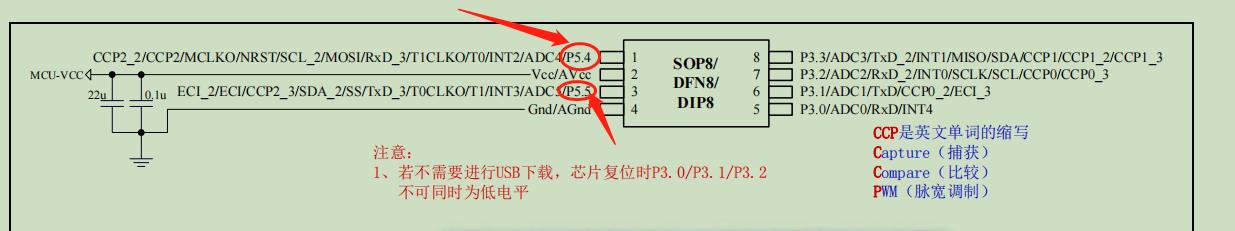

STC8G1K08A是有這口的，并說明可以進行ADC的


回復

使用道具 舉報

19#
ID:466997 發表于 2022-8-29 10:23 | 只看該作者
coody_sz 發表于 2022-8-26 16:28
一般建議NTC接地，這樣用什么問題嗎？P5.5要設置為推挽輸出。

收到，另外，目前波形中P5.5已經是推挽輸出模式的了
回復

使用道具 舉報

20#
ID:879348 發表于 2022-8-29 10:29 | 只看該作者
程序問題，還得慢慢自己研究，那么多人用基本不會出現如此簡單的錯誤
回復

使用道具 舉報

21#
ID:466997 發表于 2022-8-29 10:33 | 只看該作者
xxxevery 發表于 2022-8-28 19:38
P5.5接穩定高電平，那為啥不直接接到電源呢，不知咋想的。IO口輸出是經過了內部的輸出電路的，不管輸出高、 ...

理論上還是可以的
回復

使用道具 舉報

22#
ID:466997 發表于 2022-8-29 10:38 | 只看該作者
Y_G_G 發表于 2022-8-26 17:18
1,為什么要這么操作?
2,代碼上傳

unsigned char ADC_NTC(void)
{
unsigned char b;

P5M0 = 0X00;
P5M1 = 0X20;
P_SW2 |= 0x80;
ADCTIM = 0x3f;
P_SW2 &= 0x7f;
ADCCFG = 0x0f;
ADC_CONTR = 0x85;
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();
ADC_CONTR |= 0x40;
_nop_();
_nop_();
_nop_();
_nop_();
_nop_();

while (!(ADC_CONTR & 0x20));
ADC_CONTR &= ~0x20;
b = ADC_RES
由于電路設計需要
回復

使用道具 舉報

23#
ID:401564 發表于 2022-8-29 11:29 | 只看該作者
cnos 發表于 2022-8-29 09:58
不至于這么慘吧，同樣用STC8G1K08A-QFN 做了一個24V電源的監控處理板，沒聽用戶反饋什么問題，帶的是無刷 ...

跟硬件肯定是沒有關系的了,估計是日光的鎮流器,只有在開燈的時候有復位現象,連續開燈十幾二十次就會有一次復位
同一塊PCB板子,直接換上PIC12F615,搭線測試,開了半個小時,沒有一次復位的
用于測試的程序很簡單,首先排除程序的問題
就是什么功能都沒有,就是開機之后,控制IO先低電平并延時0.5秒,然后,就是一直開燈,幾行代碼而已,ADC什么的都沒有用
只要開機之后出現滅燈的,就是復位了
回復

使用道具 舉報

24#
ID:47286 發表于 2022-8-29 13:53 | 只看該作者
Y_G_G 發表于 2022-8-29 11:29
跟硬件肯定是沒有關系的了,估計是日光的鎮流器,只有在開燈的時候有復位現象,連續開燈十幾二十次就會有一 ...

8G1K穩定性好象是不好 我搞了個GPS時鐘服務 因為8G1K 20PIN的有雙串口就用這片子 超過2秒收不到GPS數據會報一下警告 大概穩定工作了半年 開始間隔報警 然后越來越頻繁 我以為是GPS模塊的問題 連模塊帶天線都換了一套也沒什么用 換了8G1K片子正常工作了 然后過半年 又不行了 但重新刷一下程序 一點沒動的程序 就又能穩定工作半年 應該不是電源的問題 這個模塊12VDC和12v電池雙供電 電源為主和電池為主都試過 一樣
回復

使用道具 舉報

25#
ID:1034262 發表于 2022-8-29 14:32 | 只看該作者
Y_G_G 發表于 2022-8-27 00:21
STC8G1K08A
每個IO都有ADC功能,一塊二一片,性價比還是蠻可以的
就是抗干擾不怎么好,我DIY一個太陽能路 ...

你這種情況，屬于電源問題，電源做好，不要有跌落，就不會復位，我用這個MCU做燈控也比較多，沒發現你說的問題。
回復

使用道具 舉報

26#
ID:1043216 發表于 2022-8-29 14:46 | 只看該作者
P5.5是穩定輸出高電平，P5.4進行AD轉換（輸入口）。通過AD轉化實現溫度檢測。
回復

使用道具 舉報

27#
ID:59202 發表于 2022-8-29 15:36 | 只看該作者
樓主，理論上可行但如果不可控因素更多的話還是建議慎用，從你給的程序看完全就是測的P5.5的電壓，這跟你前面描述的情況完全不符啊
http://www.zg4o1577.cn/bbs/forum.php?mod=redirect&goto=findpost&ptid=223192&pid=1105390

回復

使用道具 舉報

28#
ID:213173 發表于 2022-8-29 15:53 | 只看該作者
j1ason 發表于 2022-8-29 10:38
unsigned char ADC_NTC(void)
{
unsigned char b;

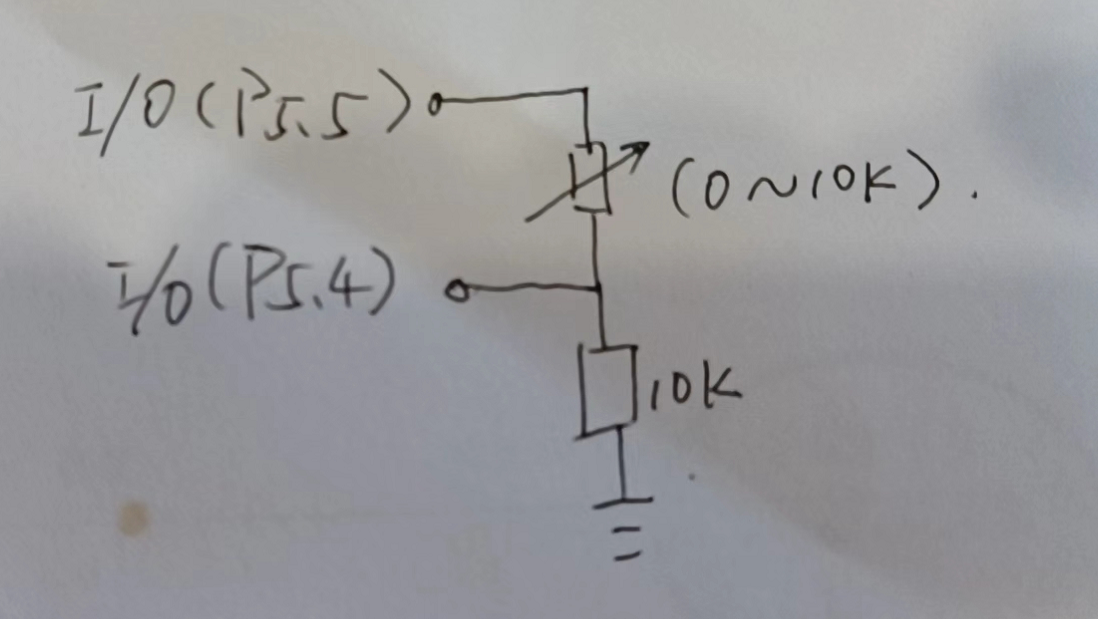

樓主用STC8G1K08A的P5.5輸出高電平，分壓后供P5.4 ADC取樣，這樣用沒有什么問題，但與 “I/O復用方式” 沒有干系。所謂復用是指同一個I/O口同時或分時執行兩個以上功能。出現異常波形當然是代碼問題。
回復

使用道具 舉報

29#
ID:401564 發表于 2022-8-29 21:12 | 只看該作者
coody_sz 發表于 2022-8-29 14:32
你這種情況，屬于電源問題，電源做好，不要有跌落，就不會復位，我用這個MCU做燈控也比較多，沒發現你說 ...

我覺得你可能沒有認真看我的回復
回復

使用道具 舉報

30#
ID:16671 發表于 2022-8-29 22:07 | 只看該作者
這么用2個IO？？P5.5接VCC，試一下
回復

使用道具 舉報

31#
ID:213173 發表于 2022-8-30 07:50 | 只看該作者
weqeq23 發表于 2022-8-29 14:46
P5.5是穩定輸出高電平，P5.4進行AD轉換（輸入口）。通過AD轉化實現溫度檢測。

這是基本條件和應用代碼
