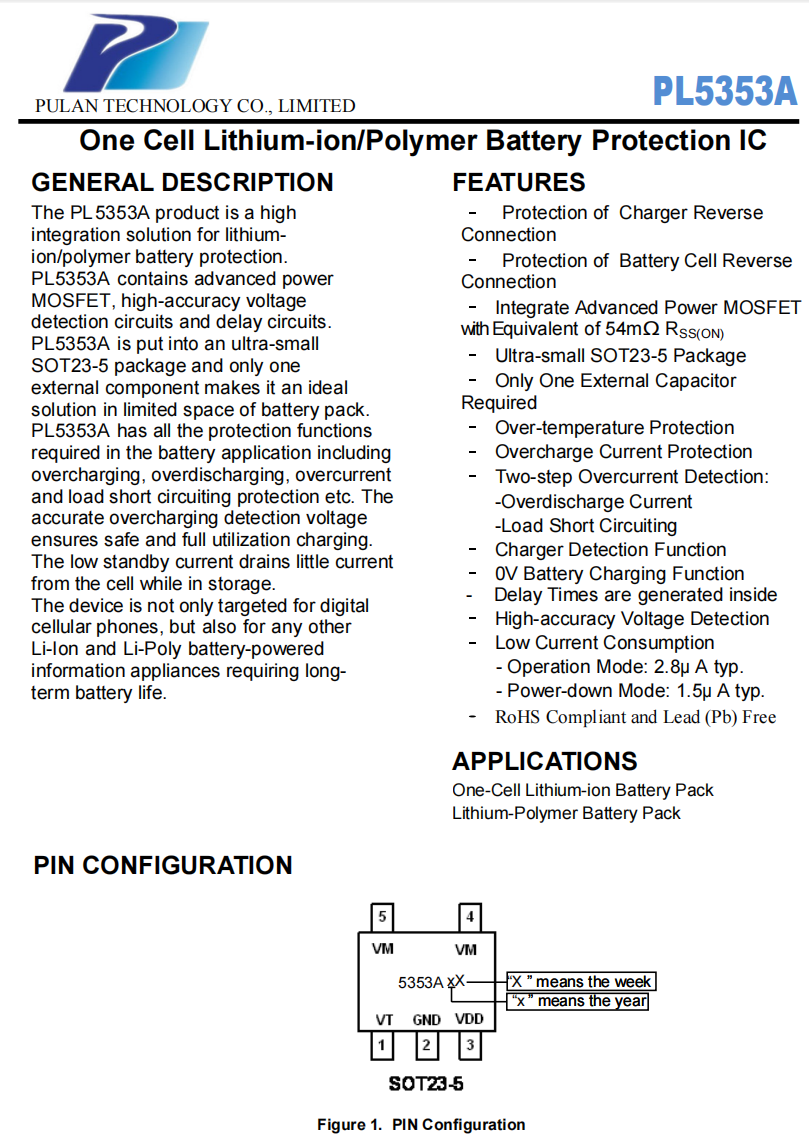

一般說明
PL5353A產品是鋰硫離子/聚合物電池保護的高集成解決方案。PL5353A包含先進的功率MOSFET，高精度電壓檢測電路和延遲電路。PL5353A被放入超小型SOT23-5封裝中，只有一個外部組件使其在有限的電池組空間的理想解決方案。PL5353A具有電池應用中所需的所有保護功能，包括過充、過放電、過電流和負載短路保護等。準確的過充電檢測電壓保證安全充分充電。低備用電流在存儲期間從電池排出的電流很少。該設備不僅針對數字手機，還適用于任何其他需要長期電池壽命的鋰離子和鋰聚電池驅動的信息設備。
特點
-充電器反向連接的保護保護電池反向連接
-集成先進電源MOSFET與54mΩRSS（開）
-超小型SOT23-5包
-只需要一個外部電容器
需求
-過溫保護
-過充電電流保護
-兩步過電流檢測：
-過放電電流負載短路
-充電器檢測功能
-0V電池充電功能
-延遲時間產生在
-高精度電壓檢測
-低電流消耗
-操作模式：2.8μatyp。
-斷電模式：1.5μA類型。
-符合RoHS標準，無鉛(Pb)
應用
單電池鋰離子電池組
鋰聚合物電池組
規格書：
PL5353A.pdf
(3.27 MB, 下載次數: 3)
2022-8-24 16:54 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
