版本AD18
問題如圖, 相同網絡正常情況下這么近的間距是不應該報錯的 . 在間距規則中我的間距約束也是針對 " Different Nets Only" , 但是為何還是會報錯 ?

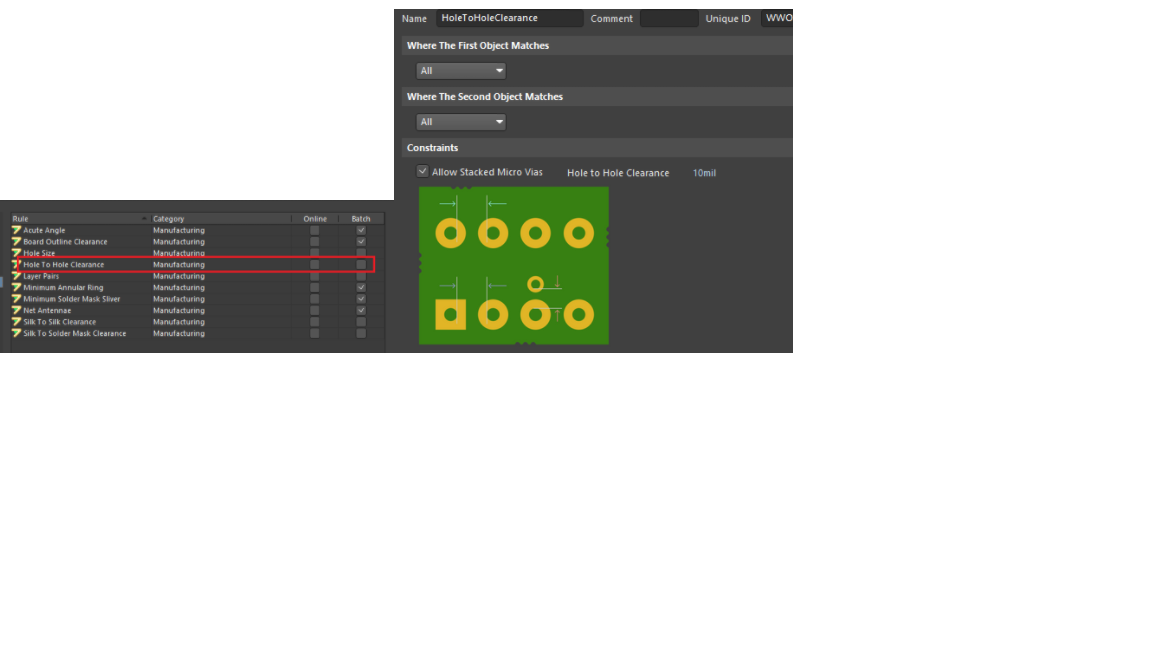

后來發現是因為Manufacturing中設定了Hole to Hole 的間距要小于10mil . 如下圖. 不勾選此項約束后, 就不會報錯.
這個規則約束, 是針對板上所有的hole , 只要是個孔 , via孔也算. 不管是不是相同的網絡 ,都一視同仁 . 而平常設計中稍微復雜點的板子中, 相同via距離一般都會很近 , 甚至接近0間距 , 這是常有的事. 所以這個地方的間距不能設置的太大, 可以按照兩個孔外沿0間距時 ,孔壁的間距值來約束. 比如8mil/15mil的孔, 可以設置6mil的約束值.
|
