使用C51單片機設計流水燈操作通過并且添加按鍵并顯示 Proteus仿真代碼

電梯直達

樓主

ID:1023918 發表于 2022-8-1 13:03 | 只看該作者 |只看大圖回帖獎勵

如果沒有改的話，應該適用于儀電學院的嵌入式內容吧。

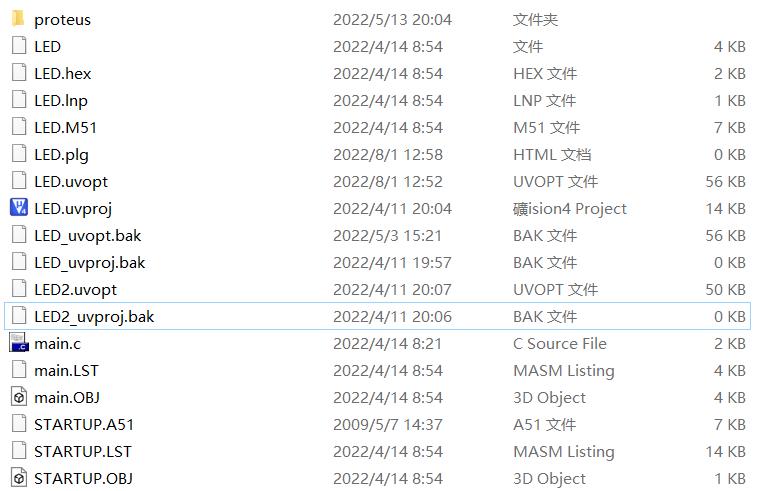

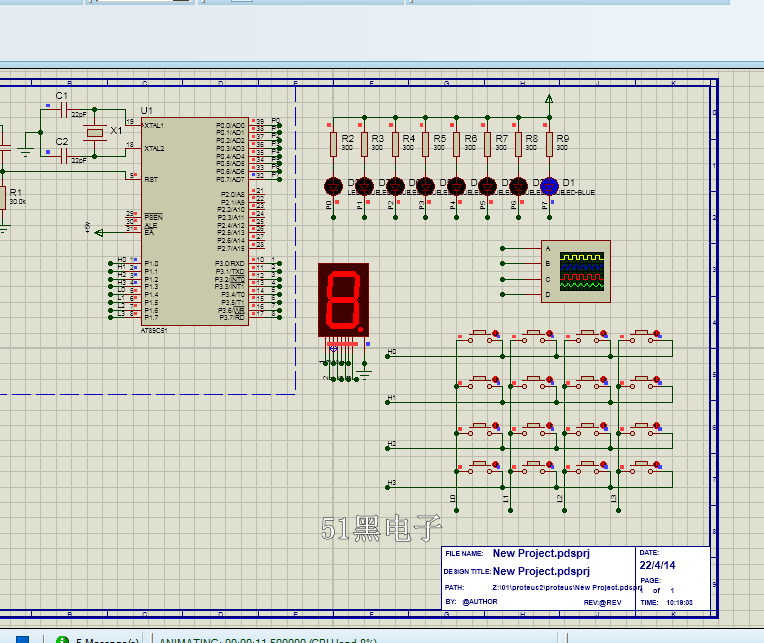

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

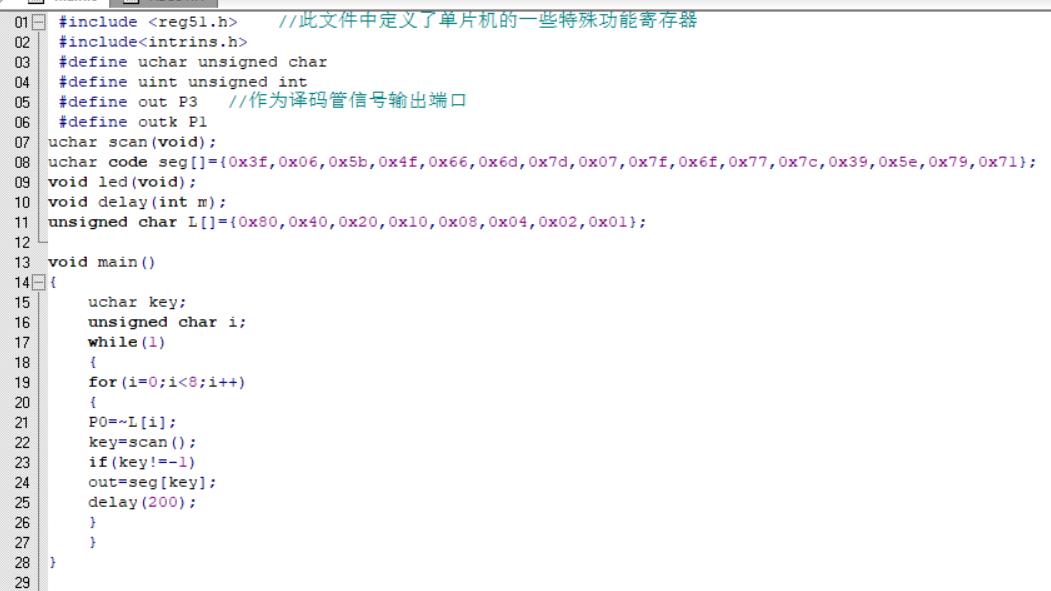

單片機源程序如下:

#include <reg51.h> //此文件中定義了單片機的一些特殊功能寄存器
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
#define out P3 //作為譯碼管信號輸出端口
#define outk P1
uchar scan(void);
uchar code seg[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
void led(void);
void delay(int m);
unsigned char L[]={0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01};
void main()
{
uchar key;
unsigned char i;
while(1)
{
for(i=0;i<8;i++)
{
P0=~L[i];
key=scan();
if(key!=-1)
out=seg[key];
delay(200);
}
}
}

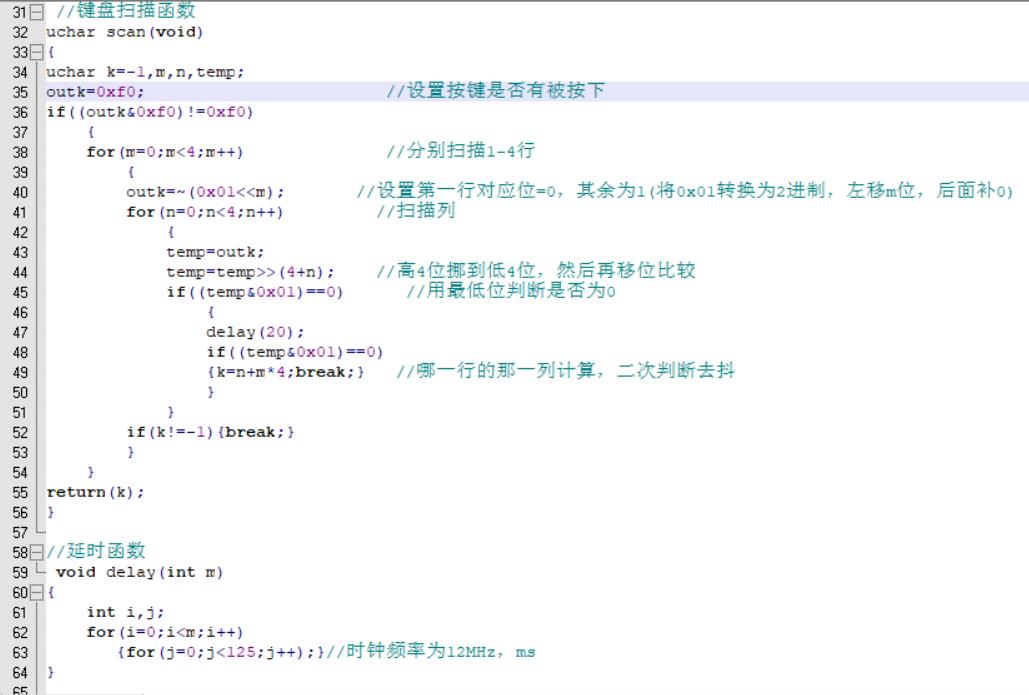

//鍵盤掃描函數
uchar scan(void)
{
uchar k=-1,m,n,temp;
outk=0xf0; //設置按鍵是否有被按下
if((outk&0xf0)!=0xf0)
{
for(m=0;m<4;m++) //分別掃描1-4行
{
outk=~(0x01<<m); //設置第一行對應位=0，其余為1(將0x01轉換為2進制，左移m位，后面補0)
for(n=0;n<4;n++) //掃描列
{
temp=outk;
temp=temp>>(4+n); //高4位挪到低4位，然后再移位比較
if((temp&0x01)==0) //用最低位判斷是否為0
{
delay(20);
if((temp&0x01)==0)
{k=n+m*4;break;} //哪一行的那一列計算，二次判斷去抖
}
}
if(k!=-1){break;}
}
}
return(k);
}
//延時函數
void delay(int m)
{
int i,j;
for(i=0;i<m;i++)
{for(j=0;j<125;j++);}//時鐘頻率為12MHz，ms
}
