負載開關電路電阻取值問題

ID:709761 · 發表于 2022-7-21 11:41

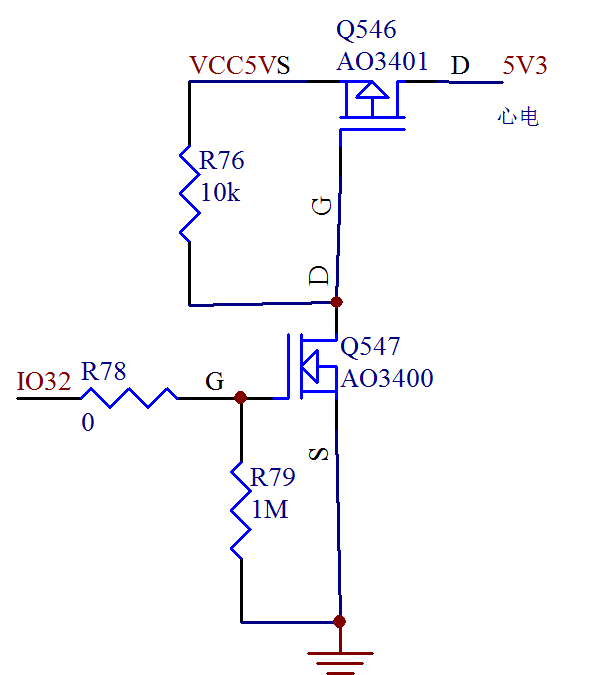

R76和R79的取值多少合適，根據什么取值，低功耗應用，電阻值是不是越大越好，

ID:268736 · 發表于 2022-7-22 10:35

Q546 要導通的條件是甚麼? 依據這個條件來決定 Q547 怎麼配合 !

ID:1038657 · 發表于 2022-7-22 11:48

下面換成NPN，兩個晶體管之間加個電阻，阻值根據規格書確定

ID:709761 · 發表于 2022-7-23 09:03

bocky_jiang 發表于 2022-7-22 11:48
下面換成NPN，兩個晶體管之間加個電阻，阻值根據規格書確定

為什么不能用N溝道MOS管

ID:883242 · 發表于 2022-7-23 22:05

如果開關不頻繁，R76也可用Mohm級別的電阻。

ID:1038657 · 發表于 2022-7-29 13:36

李冬發表于 2022-7-23 09:03
為什么不能用N溝道MOS管

單個MOS對新手來說簡單些

ID:155606 · 發表于 2022-7-29 17:12

這是典型的高位開關電路，r76、79在關斷時都是無壓降的，r76用10k來保證q546的關斷，改成47k以內都行，再大關斷可靠性和速度都有影響了，也省不了多少電

ID:155606 · 發表于 2022-7-29 17:14

Hephaestus 發表于 2022-7-23 22:05
如果開關不頻繁，R76也可用Mohm級別的電阻。

那可就成短路了

，q547要冒煙了

ID:1040201 · 發表于 2022-7-30 16:40

保證MOS開關可靠性的，一般10K、51K。電流很小了
