磁吸接口電路是否合理

ID:887186 · 發表于 2022-7-18 21:38

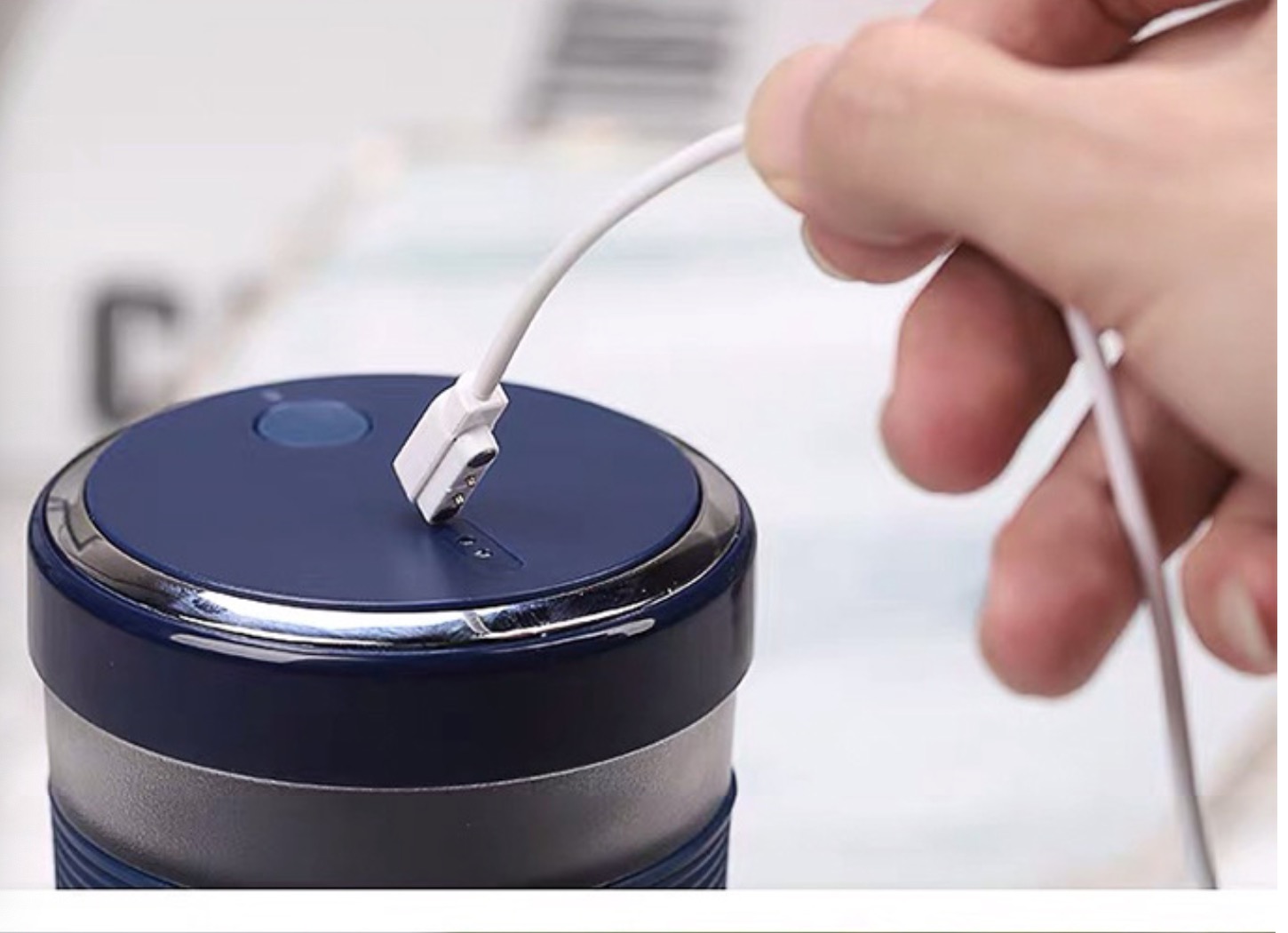

目前在用磁吸接口做電池充電輸入類似于圖片

但是磁吸口不同于typec的輸入，只有VIN和GND
目前有兩個疑惑
一個是需要設計反接嗎，不知道手環那種充電頭有設計反接嗎，雖然有磁鐵防止他反接，但是萬一有人就是硬懟？

二是有一個充電插入檢測的IO口檢測高低電平，如原理圖左，不知道需不需要因?yàn)轭l繁插拔設計TVS防止瞬態反向電壓，一個用來保護IO口一個用來保護輸入電路
初次設計，希望能盡量做的優秀，希望各位能不嗇賜教

ID:401564 · 發表于 2022-7-19 01:25

像這種,一般可以選擇用MOS管進行防接反
ESD和浪涌肯定是要的,畢竟你這是產品,DIY的東西,壓根就不需要
但產品就不一樣了,不做防靜電和浪涌,就感覺你這個設計有失水準
如果是出口,估計檢測都過不了

ID:879348 · 發表于 2022-7-19 08:05

一般都是圓形的，參考網上賣的現成的

ID:887186 · 發表于 2022-7-19 09:41

Y_G_G 發表于 2022-7-19 01:25
像這種,一般可以選擇用MOS管進行防接反
ESD和浪涌肯定是要的,畢竟你這是產品,DIY的東西,壓根就不需要
但 ...

感謝為了ESD加的這個TVS，浪涌的話我看解決方案之一也是加TVS？不知道對不對
防反接電路我去學習一下，謝謝大佬
（直接百度搜解決esd和浪涌可以嗎？）

ID:161164 · 發表于 2022-7-19 09:55

防反接也可以用三腳接法
GND
VIN
GND
正反插都可以

ID:401564 · 發表于 2022-7-19 09:57

一夜暴富發表于 2022-7-19 09:41
感謝為了ESD加的這個TVS，浪涌的話我看解決方案之一也是加TVS？不知道對不對
防反接電路我去學習一下， ...

不知道
原理上是差不多的,而很多防靜電電路實際就是一個TVS完事,我們給客戶的說法就是能防靜電又能防浪涌
但靜電沒實際測試過,只有理論知識而已
接了一個TVS之后,電路實際上就變相的有了"防接反"的功能了
大多的充電電源都有短路保護功能,電源接反就是通過這個二極管短路了,電源就不會有輸出了
當然,也有輸出電流大的,直接就冒煙了

ID:887186 · 發表于 2022-7-19 10:03

lkc8210 發表于 2022-7-19 09:55
防反接也可以用三腳接法
GND
VIN

但這個是USB的直流輸出

ID:887186 · 發表于 2022-7-19 10:04

Y_G_G 發表于 2022-7-19 09:57
不知道
原理上是差不多的,而很多防靜電電路實際就是一個TVS完事,我們給客戶的說法就是能防靜電又能防浪 ...

大佬的意思是其實一個TVS就能解決這三個問題是嘛

ID:47286 · 發表于 2022-7-19 11:02

用圓形的磁吸口或者3觸點磁吸口中間是地就不會反如果生產 換一種結構的插頭不是比弄電路簡單多了電路防反接怎么弄都會有壓降吧

ID:401564 · 發表于 2022-7-19 17:05

一夜暴富發表于 2022-7-19 10:04
大佬的意思是其實一個TVS就能解決這三個問題是嘛

一個TVS只能是可以防靜電和浪涌
防接反只是間接的,這萬一USB輸出電流大的話,TVS就會冒煙,雖然并不是每次都會冒煙,但作為一個產品,這肯定是有安全隱患的
如果作為產品,你肯定是要根據客戶的要求來進行設計的
如果你這里面的只是一個類似于TP4054這種小電流的線性充電IC,那就直接串聯的SS24肖特基管就行了,0.2V的壓降對于充電不影響,沒有規定非得要用5.0V來充電的呀
如果用MOS管的話,成本肯定是要高的,DIY就無所謂,批量的話,幾分錢都是很敏感的
網友的意見只作為參考,你自己要知道變通的嘛,最終決定還是要你結合實際情況來的

ID:474386 · 發表于 2022-7-20 09:26

完美的設計確實值得追求�？墒�，成本擺在那里。工作后你會發現，設計得改改改。。。。。。。

ID:887186 · 發表于 2022-7-20 09:50

Y_G_G 發表于 2022-7-19 17:05
一個TVS只能是可以防靜電和浪涌
防接反只是間接的,這萬一USB輸出電流大的話,TVS就會冒煙,雖然并不是每次 ...

明白，我已經交給結構讓他們考慮防反接了

因?yàn)槭谴?lián)電池充電，功率有8w多，感覺用二極管并不合適
感謝~

ID:887186 · 發表于 2022-7-20 09:51

zycman 發表于 2022-7-20 09:26
完美的設計確實值得追求。可是，成本擺在那里。工作后你會發現，設計得改改改。。。。。。。

是這樣的

這就是折磨的地方

ID:401564 · 發表于 2022-7-20 12:30

一夜暴富發表于 2022-7-20 09:50
明白，我已經交給結構讓他們考慮防反接了
因?yàn)槭谴?lián)電池充電，功率有8w多，感覺用二極管并不合適 ...

8W功率,如果是5V的話,電流就是2A以下,在二極管上面的功耗就是0.4W以下
我個人感覺是可以的,實際中也用過,溫度有點高而已,二極管焊盤走線加大就行
如果手頭上有溫度計,做一個對應充電電流和溫度的表,給人家看一下就可以了
我們這之前做過一個電車的車燈,1.5A充電,用的就是SS24二極管串聯方案

ID:883242 · 發表于 2022-7-20 18:13

電壓這么低還是別搞什么防接反電路了，能耗損失太大。防止接反在接插件那里下手不香嗎？

ID:887186 · 發表于 2022-7-20 19:02

Hephaestus 發表于 2022-7-20 18:13
電壓這么低還是別搞什么防接反電路了，能耗損失太大。防止接反在接插件那里下手不香嗎？

是的是的，大家都是這么說的，正有此意

ID:887186 · 發表于 2022-7-20 19:02

Y_G_G 發表于 2022-7-20 12:30
8W功率,如果是5V的話,電流就是2A以下,在二極管上面的功耗就是0.4W以下
我個人感覺是可以的,實際中也用過 ...

好的~不過還是準備把心思放在防浪涌和靜電上了。防反接讓結構去做

ID:401564 · 發表于 2022-7-20 20:41

一夜暴富發表于 2022-7-20 19:02
好的~不過還是準備把心思放在防浪涌和靜電上了。防反接讓結構去做

那就沒什么好整的了,就按照你最初的電路就可以了

ID:887186 · 發表于 2022-7-21 11:03

Y_G_G 發表于 2022-7-20 20:41
那就沒什么好整的了,就按照你最初的電路就可以了

明白了，那太好了~順帶想問一下大佬，像SPI的MOSI或者是AD的輸入線。如果逼不得已要走長或者走過孔繞一下，需要在輸入的引腳旁加個電容濾一下嗎

ID:401564 · 發表于 2022-7-21 15:29

一夜暴富發表于 2022-7-21 11:03
明白了，那太好了~順帶想問一下大佬，像SPI的MOSI或者是AD的輸入線。如果逼不得已要走長或者走過孔繞一下 ...

時鐘,數字信號的,基本不需要
只是電平檢測,那就不需要的比如你這個,如果PC15只是作為一個檢測USB是否插入,用來進行充電方面的操作而已,那就不需要,因?yàn)樽罱K它肯定會是一個高電平或者低電平,什么干擾什么的不重要的,你要的只是一個電平信號而已
如果是ADC的話,那就要的,比如你這個還要測量USB電壓的話,那肯定是要先經過一個電容濾波的,102到104都可以,但我一般是選104,因?yàn)殡娐酚?04比較多,物料好整理

ID:887186 · 發表于 2022-7-21 16:19

Y_G_G 發表于 2022-7-21 15:29
時鐘,數字信號的,基本不需要
只是電平檢測,那就不需要的比如你這個,如果PC15只是作為一個檢測USB是否插 ...

好的，謝謝大佬
