60個LCD屏通訊,要分別控制每個屏的數據都不一樣,求方案

ID:1035134 · 發表于 2022-7-14 10:29

LCD液晶顯示屏，一共有60個，需要進行通訊，請問有什么辦法可以性價比比較高的。
上位機→485通訊→控制器→？通訊→60個LCD屏，需要分別控制每個屏的數據都不一樣。

ID:203661 · 發表于 2022-7-14 12:15

數據量大不大？協議支持擴展的話，就自已搞一條全部刷新過去。

ID:827243 · 發表于 2022-7-14 12:24

看什么環境，LCD顯示的內容多久需要刷新一次？
我使用的485的經驗，7個以上就不太好了，誤碼率比較高。可以考慮無線WIFI，ESP32的片子自帶WiFi，直接驅動LCD，做60套，估計要買個商用的無線AP，一般家用的無線AP可能支持不了60個站點。

ID:161164 · 發表于 2022-7-14 13:24

傳送距離不說？
刷新速度不說？

ID:824490 · 發表于 2022-7-14 17:34

你是想說一主機對應60屏？還是一主機對應60臺子機，每臺子機都有一個屏？兩種概念哦

ID:771630 · 發表于 2022-7-14 17:43

SPI通訊，再使用74HC595控制片選線，或者74HC595+模擬開關選擇片選線，7個引腳輕輕松松搞定幾十個屏幕通訊

ID:1035134 · 發表于 2022-7-14 17:47

lkc8210 發表于 2022-7-14 13:24
傳送距離不說？
刷新速度不說？

傳輸距離不超過2m，刷新速度1000ms內

ID:1035134 · 發表于 2022-7-14 17:48

lhzw2001 發表于 2022-7-14 12:15
數據量大不大？協議支持擴展的話，就自已搞一條全部刷新過去。

數據量不大，8位數字

ID:1035134 · 發表于 2022-7-14 17:48

daemondong 發表于 2022-7-14 12:24
看什么環境，LCD顯示的內容多久需要刷新一次？
我使用的485的經驗，7個以上就不太好了，誤碼率比較高。可 ...

這樣子就有點麻煩了，需要考慮其他方案了。

ID:1035134 · 發表于 2022-7-14 17:48

名字不是重點發表于 2022-7-14 17:34
你是想說一主機對應60屏？還是一主機對應60臺子機，每臺子機都有一個屏？兩種概念哦

一主機60屏

ID:1035134 · 發表于 2022-7-14 17:52

XLinliY.Zhang 發表于 2022-7-14 17:43
SPI通訊，再使用74HC595控制片選線，或者74HC595+模擬開關選擇片選線，7個引腳輕輕松松搞定幾十個屏幕通訊

SPI通訊支持60個LED嗎？

ID:149642 · 發表于 2022-7-14 19:46

1. 一個電腦, 60個單片機控制60個屏幕, usb通訊或者串口通訊,485都可以的啊!
2. 一個電腦,1個單片機,60個屏幕, 這個電腦和單片機之間隨便啥通訊, 一次發送60個數據就行了,然后單片機依次把數據通訊到屏幕上就行啊, 可以共用時鐘,不同IO發送不同數據到屏幕, 也可以共用時鐘和數據,增加片選信號, 還可以把60個屏幕當一個屏幕處理(但是閃的厲害)

ID:883242 · 發表于 2022-7-14 21:43

用485 MODBUS完全可以搞定。

ID:169700 · 發表于 2022-7-14 21:48

可以用UDP

ID:298123 · 發表于 2022-7-15 10:41

自己用協議廣播數據

ID:584814 · 發表于 2022-7-19 09:12

傳輸距離不超過2m，60個屏內容不一樣，想象不出你想干啥

ID:195496 · 發表于 2022-7-20 09:13

數據量大不大，更新周期多長，這些來決定能不能實現比較好的效果，用485是可以實現的，關鍵是你的屏數據有多少，多長時間更新一次

ID:73992 · 發表于 2022-7-23 22:13

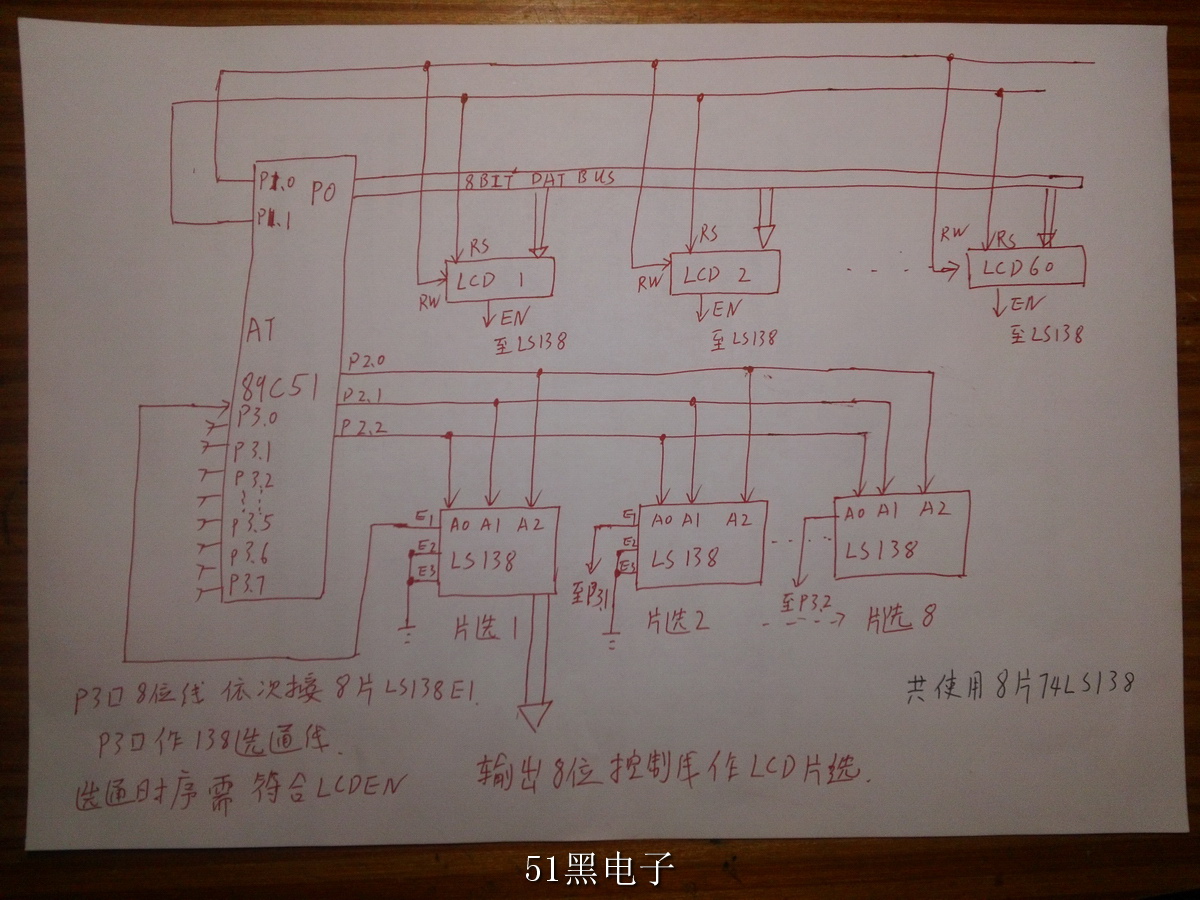

我的方案是用8片74ls138
