要點亮數碼管的1,是點亮EF還是BC,是強制規定還是約定成俗

ID:1028260 · 發表于 2022-6-17 15:46

要點亮數碼管的1，是點亮EF還是BC,是強制規定還是約定成俗。ABCDEFG小數點，哪4段在前，看了幾個教程，好像都沒有說明白。謝謝

ID:94031 · 發表于 2022-6-17 18:25

通常點亮數碼管 1，是點亮BC。

ID:88256 · 發表于 2022-6-17 18:47

本帖最后由 hhdsdy 于 2022-6-17 18:49 編輯

A對應D0，dp對應D7

ID:88256 · 發表于 2022-6-17 18:52

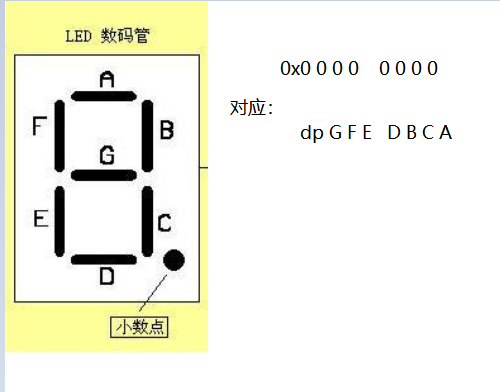

百度一下就有，見圖

ID:99525 · 發表于 2022-6-17 19:19

看圖片

ID:965189 · 發表于 2022-6-17 19:47

點亮bc==1。

ID:213173 · 發表于 2022-6-17 20:38

標準數碼管筆段命名沒有強制規定，是行業慣例。數碼管分共陰或共陽。特種數碼管都是定制。點亮數碼管的段碼也是按慣例接法編寫，也可以自主改變接法并另行編碼。
常用的數碼管段碼數組：
//順序共陰極數碼管段碼表，段碼a-h順序接PX0-PX7
unsigned char code table[]={//共陰數碼管段碼"0~f-."
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71,0x40,0x80};

//反序共陰極數碼管段碼表，段碼a-h順序接PX7-PX0
unsigned char code Table[]={//共陰數碼管段碼"0~f-."
0xFC,0x60,0xDA,0xF2,
0x66,0xB6,0xBE,0xE0,
0xFE,0xF6,0xEE,0x3E,
0x9C,0x7A,0x9E,0x8E,0x02,0x01};

//順序共陽極數碼管段碼表，段碼a-h順序接PX0-PX7
unsigned char code table[]={//共陽數碼管段碼"0~f-."
0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,
0xc6,0xa1,0x86,0x8e,0xbf,0x7f};

//反序共陽極數碼管段碼表，段碼a-h順序接PX7-PX0
unsigned char code Table[]={//共陰數碼管段碼"0~f-."
0x03,0x9f,0x25,0x0d,
0x99,0x49,0x41,0x1f,
0x01,0x09,0x11,0xc1,
0x63,0x85,0x61,0x71,0xfd,0xfe};

ID:401564 · 發表于 2022-6-18 21:30

沒有強制規定,也沒有約定俗成,取決于你自己的硬件電路,你要知道這個應該怎么取值就可以了

ID:883242 · 發表于 2022-6-18 21:40

點亮BC是約定成俗，你非要點亮EF也可以，就是用戶會迷惑。

ID:190577 · 發表于 2022-6-18 21:55

ABCDEFG小數點，哪4段在前，這個根據PCB布線怎么方便怎么來，不是固定不變的，電路設計好了，有一個軟件可以生成數碼管段碼的軟件自動生成，很方便的。

ID:624769 · 發表于 2022-6-19 10:25

dp,g~a
a~g,dp
dp,a~g
g~a,dp

從最高位到最低位，這四種排列方式，都有，沒有什么規定，也沒有什么約定。純粹是看布線的人的心情。前兩種常見一點，主要是因為針對前兩種布線格式的字庫軟件滿大街都是。你要是喜歡， a,c,b,d,f,e,dp,g 這樣排，也可以。無非自己寫庫辛苦點而已。

ID:76044 · 發表于 2022-6-19 10:49

想怎么點亮，就怎么點亮，看自己心情，自己想如何

ID:1028260 · 發表于 2022-6-20 09:10

謝謝各位指點，弄清楚了數碼管編碼的疑惑，很開心。
