什么是hex文件
hex文件格式是可以燒寫到單片機中，被單片機執行的一種文件格式，生成Hex文件的方式有很多種，可以通過不同的編譯器將C程序或者匯編程序編譯生成hex。
Hex文件格式：
先來看一下hex文件，主要截取了三部分，開頭1行

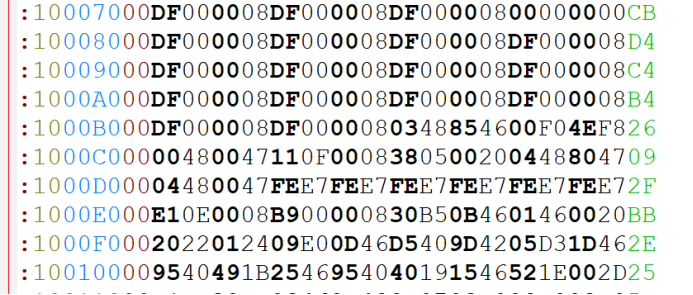

中間數據，這里只截取了一部分作為表示
結尾2行
數據少不了數據格式（協議），先來看一看hex文件的數據格式，以第一行數據（020000040002f8）為例，看一看hex文件的每一字段數據是什么意思：
020000040002f8可以分解為：
0x02 0x00 0x00 0x04 0x02 0x02 0xf8，前面4個字節和最后一個字節是有特殊含義的，中間為數據，每個字段的具體含義如下：
第一字節0x02:數據長度，即該行有多少個數據；
第二、三字節0x00、0x00：表示本行數據的起始地址位；
第四個字節有0x00 0x01 0x02 0x03 0x04 0x05，分別有以下含義：
'00’Data Rrecord：用來記錄數據，HEX文件的大部分記錄都是數據記錄
'01’文件結束記錄：用來標識文件結束，放在文件的最后，標識HEX文件的結尾
'02’擴展段地址記錄：用來標識擴展段地址的記錄
'03’開始段地址記錄：開始段地址記錄
'04’擴展線性地址記錄：用來標識擴展線性地址的記錄
'05’開始線性地址記錄：開始線性地址記錄
最后一個字節0xf8為校驗和：校驗和= 0x100 - 累加和
單純看上面的介紹，好像也看不出和MCU的FLASH地址如何聯系起來，接下來看看是如何跟FLASH地址對應的
第一字節表示該行的數據字節數；如第1行只有 0x08 0x00 兩個字節的數據，類型是 04 ，即該行記錄的是一個拓展地址(0x08 0x00 是地址信息，用法是將該地址（0x0800<<16) 后作為基地址。并且表示在下一個04類型行出現之前都要使用該地址。
例如第2行的地址信息是 0x0000,則表示該行數據從0x08000000（ （0x0800<<16) | 0x0000 ）開始記錄。
第3行則從 0x08000010 （ （0x0800<<16) | 0x0010 ）開始記錄。
另外最后一個字節的校驗和 0xD2 = 0xff & ( 0x100- (0x10+4*(0x00)+0x38+0x05+…+0x00+0x08) ) = 0xff & (0x100-0x2E)；
然后再看結尾部分： 類型是05，有4字節數據，從上面的介紹可以知道，05是指“開始線性地址記錄”，什么意思呢？

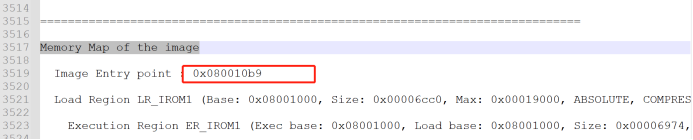

其實就是函數入口地址，從編譯產生的.map文件中，可以看到Image Entry point后面跟的就是這個值
例如第2行的地址信息是 0x0000,則表示該行數據從0x08000000（ （0x0800<<16) | 0x0000 ）開始記錄。
第3行則從 0x08000010 （ （0x0800<<16) | 0x0010 ）開始記錄。
另外最后一個字節的校驗和 0xD2 = 0xff & ( 0x100- (0x10+4*(0x00)+0x38+0x05+…+0x00+0x08) ) = 0xff & (0x100-0x2E)；
然后再看結尾部分： 類型是05，有4字節數據，從上面的介紹可以知道，05是指“開始線性地址記錄”，什么意思呢？
其實就是函數入口地址，從編譯產生的.map文件中，可以看到Image Entry point后面跟的就是這個值

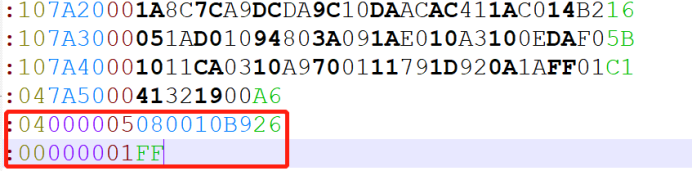

最后的一行，01代表文件結束，以上就是關于hex文件的簡單介紹。
合并hex文件的幾種方法
1、傳統而不優雅的直接合并法

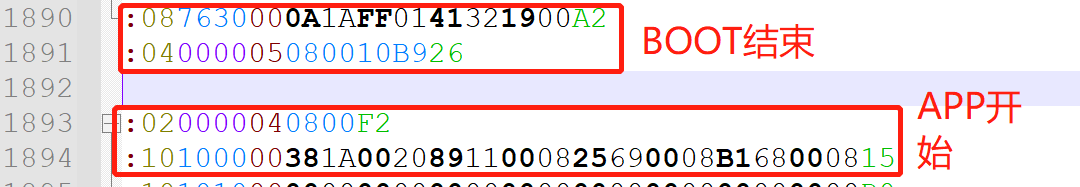

打開我們的hex文件，就以BOOT和APP代碼為例，用記事本或者其他的軟件（notepad++等）打開
從上面的介紹我們可以知道，hex文件最后一行是代表文件的結束，那么我們只需要刪除boot文件的最后一行代碼，然后把APP的代碼直接拷貝過來
這樣我們就得到了最終的hex文件，直接燒錄進去MCU即可
2、jflash燒錄
jlink說我們必不可少的燒錄調試工具之一，一起來看看怎么使用jlink自帶的jflash工具合并

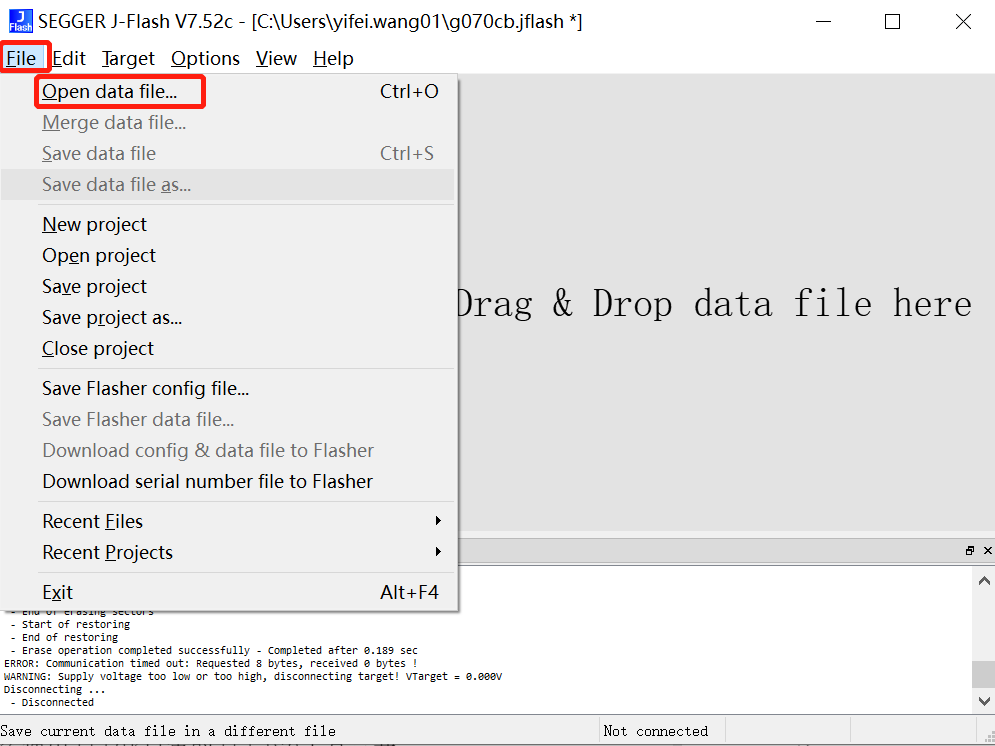

打開jflash，首先選擇我們的第一個文件，file->open data file即可

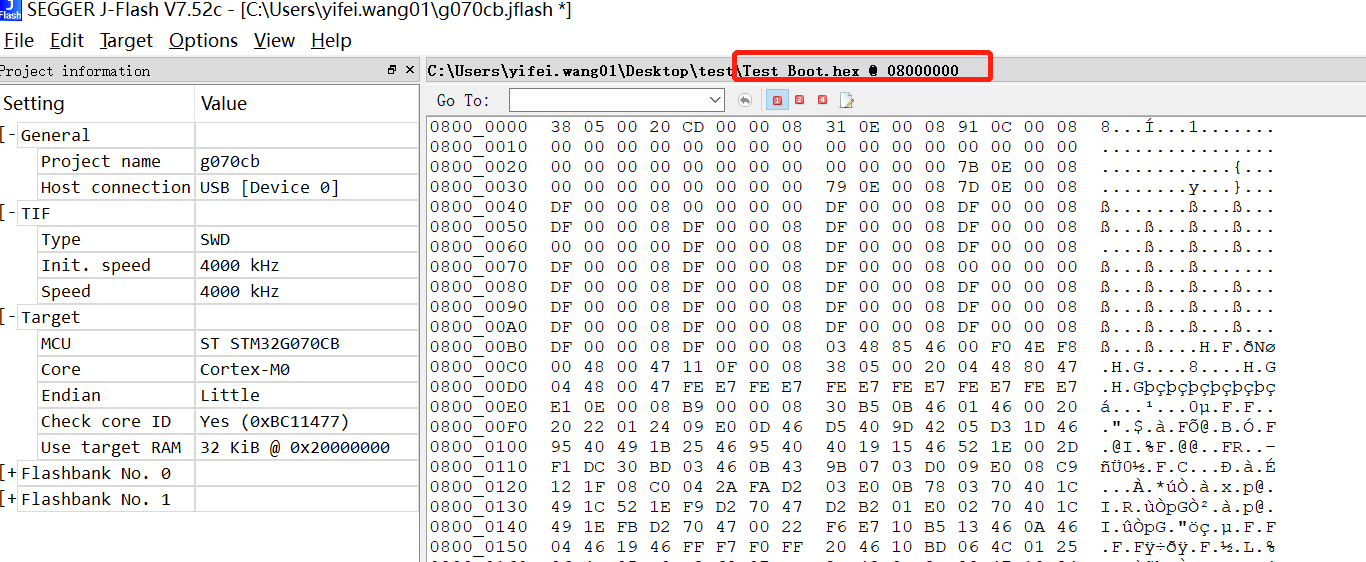

打開之后，可以看到地址是從8000000開始的，也即是我們的MCU flash的基地址

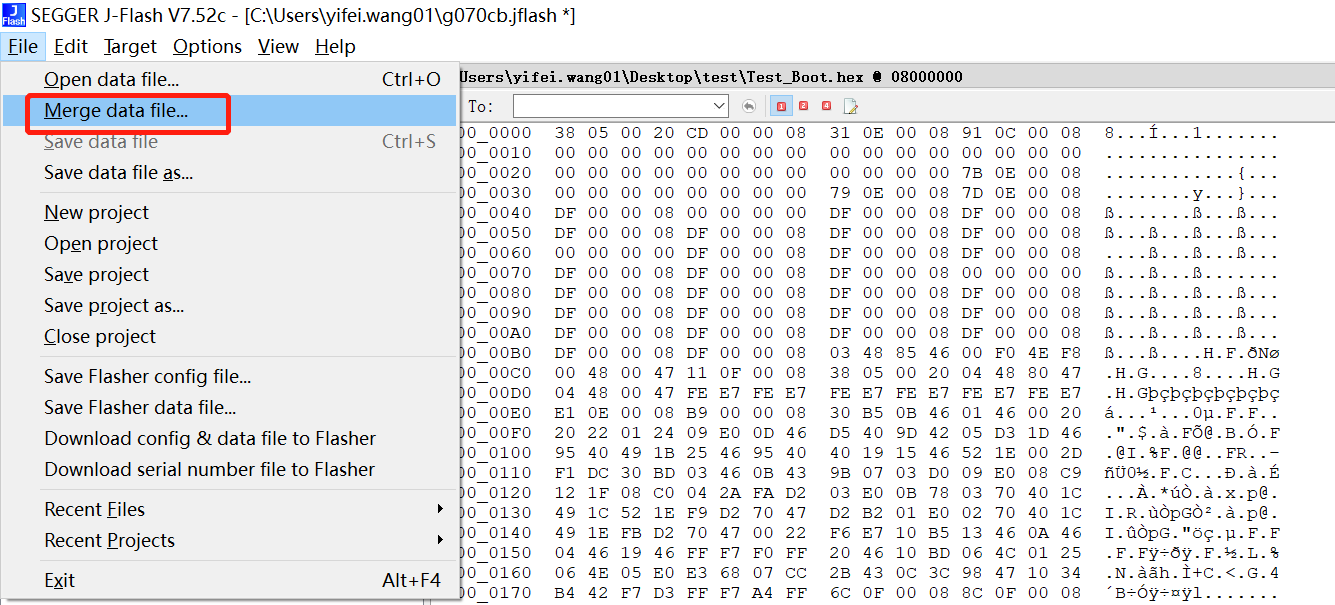

然后再點擊file->merge data file
選擇我們的第二個文件，選擇打開之后，第二個hex文件就拼接到了BOOT文件之后了，保存文件即可，建議另存為我們需要的文件名，否則的話，會默認為我們打開的第一個文件名
3、開源小工具
這個方法和上面jflash的方法類似，網上有很多熱心網友開發的小工具，也可以自己做一個，小飛哥就找一個自己測試過得給大伙用吧
軟件源碼開源，非本人所編寫，github地址為：https://github.com/SmartElec/STM32-IAP-HEX-Merge，源碼為C#所編寫。

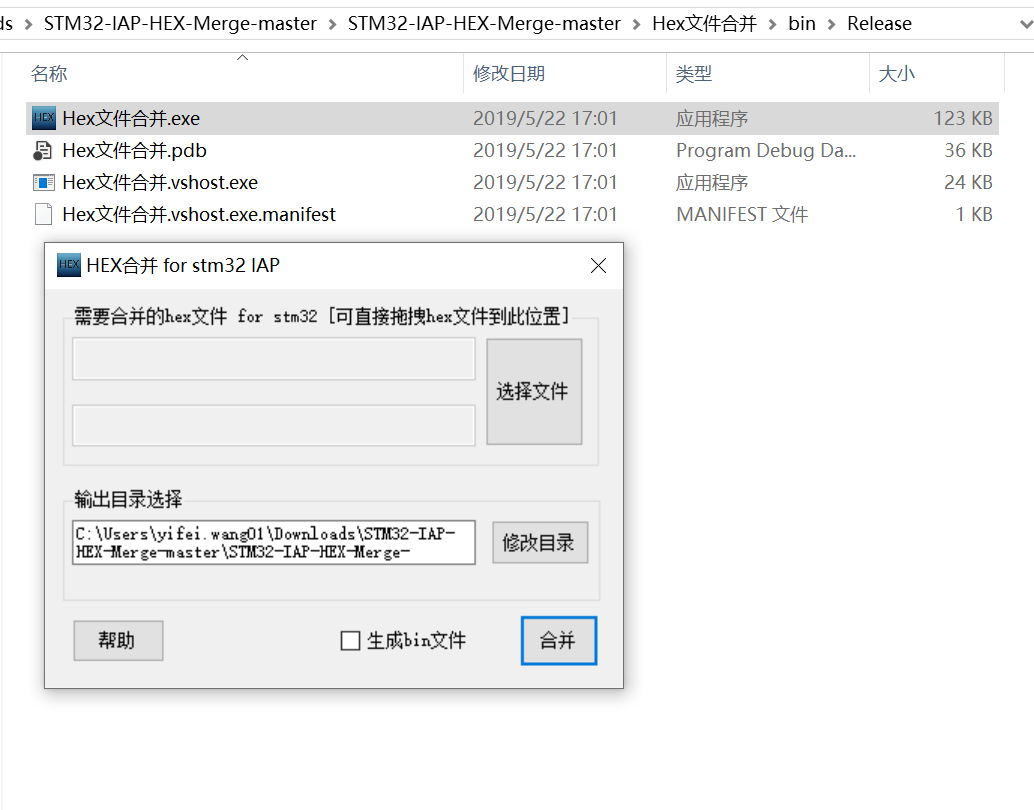

下載下來有源碼，感興趣的就看看，不感興趣的就直接用即可，在realese文件夾內

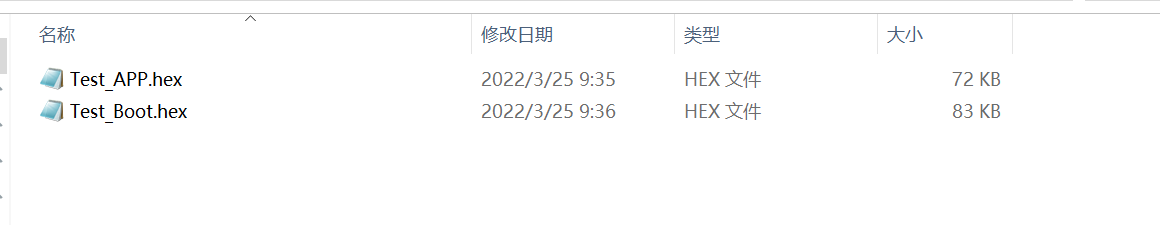

直接選擇我們的hex文件，注意順序
還可以同時生成bin文件，點擊合并即可

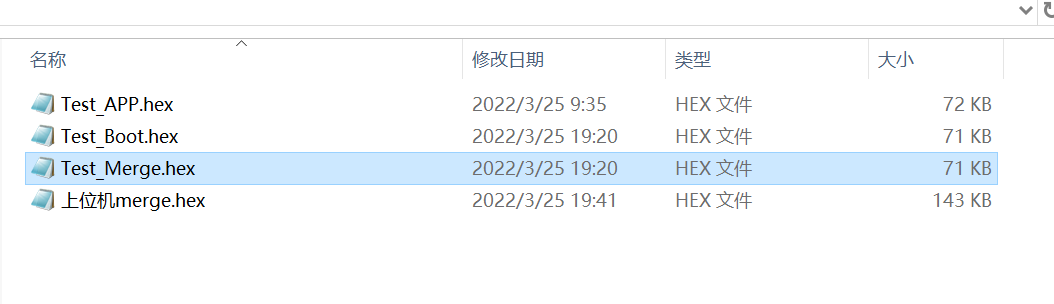

文件夾內已經生成了目標hex合并文件
接下來就可以把所有文件合并之后，只燒錄一個hex文件啦
————————————————
