STM32單片機可調 電子時鐘仿真實現 源程序

[復制鏈接]
跳轉到指定樓層
樓主
ID:908727 發表于 2022-6-4 07:33 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
主程序賦值的三個變量：“hour”、“minute”、“second”的值顯示在六位數碼管上
五個按鍵可以配合調整小時、分鐘、秒數并啟動或暫停電子時鐘。
單片機源程序如下:
  1. #include   "lcd.h"
  2. u8 table[]="0123456789";
  3. extern  u8 hour,minute,second;
  4. void delay(u16 z)
  5. {
  6.         u16 x,y;
  7.         for(y=z;y>0;y--)
  8.         for(x=123;x>0;x--);
  9. }
  10. void lcd_wcode(u8 inst)
  11. {
  12.         GPIO_ResetBits(GPIOB,GPIO_Pin_0);
  13.         GPIO_ResetBits(GPIOB,GPIO_Pin_1);
  14.         GPIO_Write(GPIOC,inst);
  15.         GPIO_ResetBits(GPIOB,GPIO_Pin_2);
  16.         delay(10);
  17.         GPIO_SetBits(GPIOB,GPIO_Pin_2);
  18.         delay(10);
  19.         GPIO_ResetBits(GPIOB,GPIO_Pin_2);
  20.         delay(10);
  21.         GPIO_SetBits(GPIOB,GPIO_Pin_0);
  22. }
  23. void lcd_wdata(u8 num)
  24. {
  25.         GPIO_SetBits(GPIOB,GPIO_Pin_0);
  26.         GPIO_ResetBits(GPIOB,GPIO_Pin_1);
  27.         GPIO_Write(GPIOC,num);
  28.         GPIO_ResetBits(GPIOB,GPIO_Pin_2);
  29.         delay(10);
  30.         GPIO_SetBits(GPIOB,GPIO_Pin_2);
  31.         delay(10);
  32.         GPIO_ResetBits(GPIOB,GPIO_Pin_2);
  33.         delay(10);
  34.         GPIO_SetBits(GPIOB,GPIO_Pin_0);
  35. }

  37. void LCD_Init(void)
  38. {
  39. GPIO_InitTypeDef  GPIO_InitStructure;
  40.
  41. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC, ENABLE);
  42.
  43. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
  44. GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;                  //íÆíìêä3ö
  45. GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;                 //IO¿úËù¶èÎa50MHz
  46. GPIO_Init(GPIOC, &GPIO_InitStructure);                                         //¸ù¾Yé趨2Îêy3õê¼»ˉGPIOC
  47.
  48. GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;                             //PB¶Ë¿úÅäÖÃ, íÆíìêä3ö
  49. GPIO_Init(GPIOB, &GPIO_InitStructure);

  51. lcd_wcode(0x38);
  52. lcd_wcode(0x0C);
  53. lcd_wcode(0x06);
  54. lcd_wcode(0x01);
  55. }

  57. void lcd_showtime()
  58. {
  59.           lcd_wcode(0x80+0x04);
  60.                 lcd_wdata(table[hour/10]);
  61.                  lcd_wdata(table[hour%10]);
  62.                 lcd_wdata(':');
  63.           lcd_wdata(table[minute/10]);
  64.           lcd_wdata(table[minute%10]);
  65.           lcd_wdata(':');
  66.           lcd_wdata(table[second/10]);
  67.           lcd_wdata(table[second%10]);
  68. }
復制代碼
  1. #include "dsgshow.h"
  2. extern u8 hour,minute,second;
  3. u8 smgduan[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
  4. u16 smgwei[6]={0x8000,0x4000,0x2000,0x1000,0x0800,0x0400};

  6. void DsgShowInit()
  7. {
  8.         GPIO_InitTypeDef GPIO_InitStructure;
  9.
  10.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOC , ENABLE);
  11.
  12.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15|GPIO_Pin_14|GPIO_Pin_13|
  13.         GPIO_Pin_12|GPIO_Pin_11|GPIO_Pin_10;
  14.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;
  15.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;
  16.         GPIO_Init(GPIOA, &GPIO_InitStructure);

  18.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
  19.         GPIO_Init(GPIOC, &GPIO_InitStructure);
  20. }

  22. void DsgShowTime()
  23. {
  24.         u16 j;
  25.         while(1)
  26.         {
  27.                 GPIO_Write(GPIOA,smgwei[0]);
  28.                 GPIO_Write(GPIOC,smgduan[hour/10]);
  29.                 for(j=0;j<400;j++);
  30.
  31.                 GPIO_Write(GPIOA,smgwei[1]);
  32.                 GPIO_Write(GPIOC,(smgduan[hour%10])&0xff7f);
  33.                 for(j=0;j<400;j++);
  34.
  35.                 GPIO_Write(GPIOA,smgwei[2]);
  36.                 GPIO_Write(GPIOC,smgduan[minute/10]);
  37.                 for(j=0;j<400;j++);
  38.
  39.                 GPIO_Write(GPIOA,smgwei[3]);
  40.                 GPIO_Write(GPIOC,(smgduan[minute%10])&0xff7f);
  41.                 for(j=0;j<400;j++);
  42.
  43.                 GPIO_Write(GPIOA,smgwei[4]);
  44.                 GPIO_Write(GPIOC,smgduan[second/10]);
  45.                 for(j=0;j<400;j++);
  46.
  47.                 GPIO_Write(GPIOA,smgwei[5]);
  48.                 GPIO_Write(GPIOC,smgduan[second%10]);
  49.                 for(j=0;j<400;j++);
  50.         }
  51. }
復制代碼

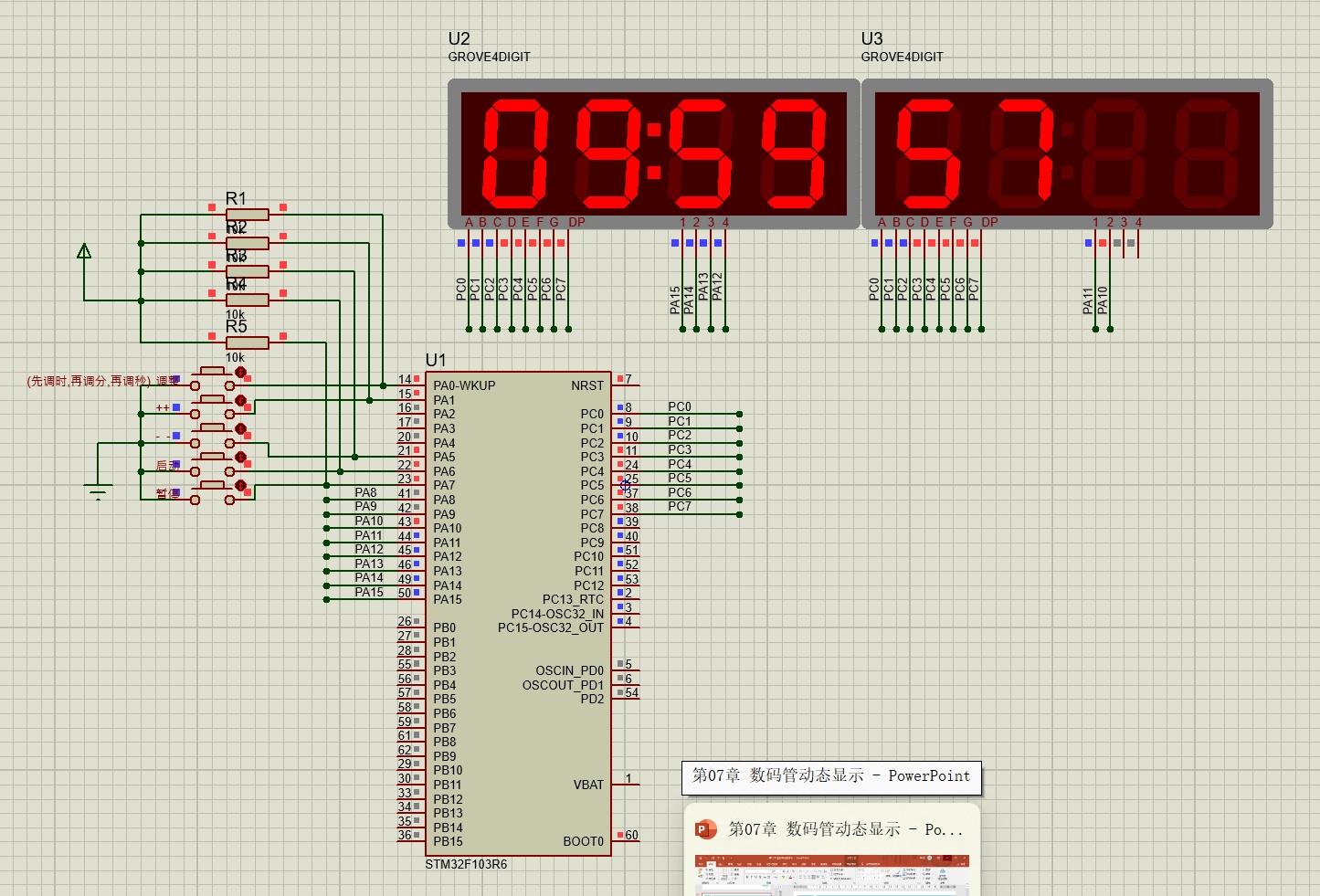

仿真運行圖

仿真運行圖

無法調試 求指導.7z

370.39 KB, 下載次數: 78

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:979469 發表于 2022-8-23 19:01 | 只看該作者
怎么不是用的數碼管
