基于51單片機的火災報警系統程序與電路原理圖

[復制鏈接]
跳轉到指定樓層
樓主
以煙霧傳感器和單片機為核心設計的煙霧報警系統需要實現報警、濃度顯示、濃度報警限設置、溫度顯示及溫度報警限設定等功能。系統硬件設計部分包括煙霧信號采集電路、單片機控制電路、按鍵設置報警閾值電路、濃度顯示電路和聲光報警電路。系統軟件設計包括系統初始化、煙霧溫度采集及處理、煙霧溫度顯示、按鍵處理、報警等子程序設計。最后軟硬件聯合調試完成功能要求。

電路原理圖如下：

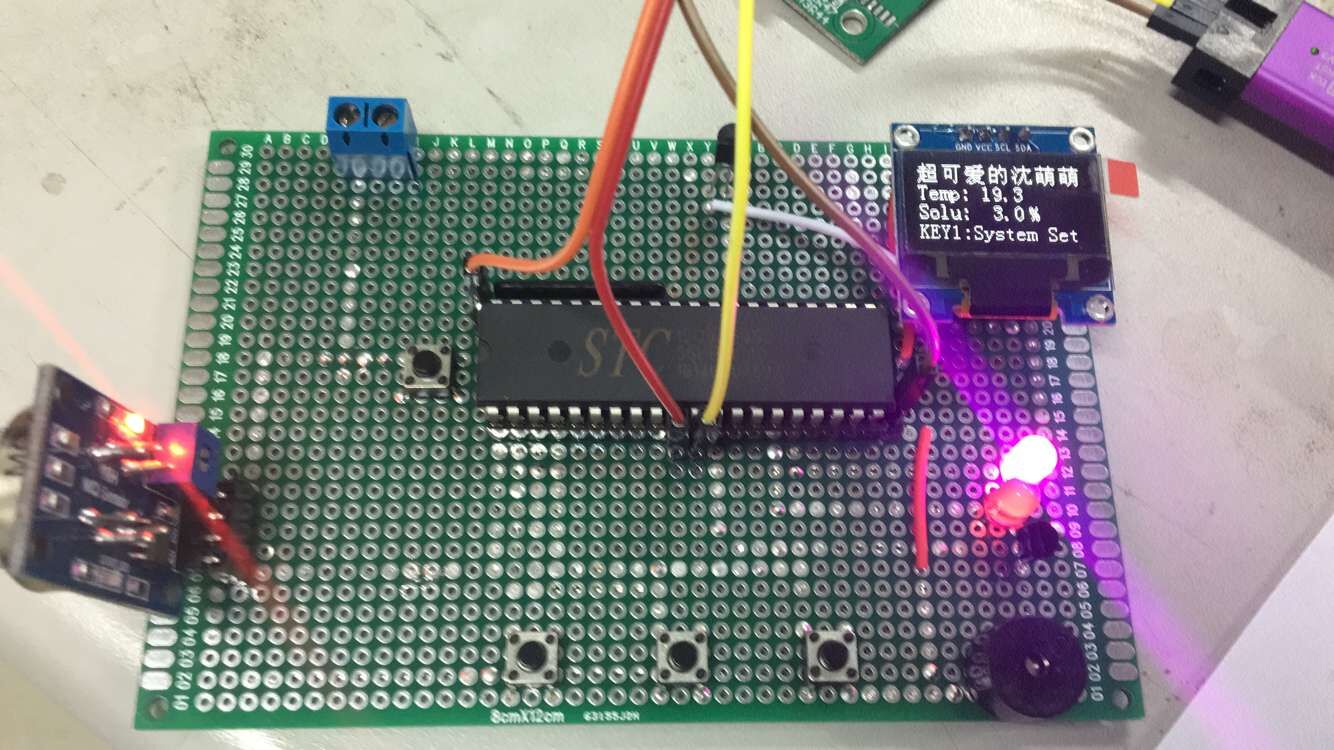

制作出來的實物圖如下：


單片機源程序如下:

  2. #include <STC12C5A60S2.H>
  3. #include "oled.h"
  4. #include "adc.h"
  5. #include "temp.h"
  6. #include "key.h"

  8. #define  u8 unsigned char
  9. #define  u32 unsigned int


  12. sbit Temp_LED = P3^5;
  13. sbit Solu_LED = P3^6;
  14. sbit Beep = P3^2;

  16. u8 layout_static = 1;

  18. u32 Temp_max = 200;
  19. u32 Temp_min = 150;

  21. u32 Solu_max = 60;
  22. u32 Solu_min = 40;

  24. int system_temp;

  26. void DisplayTemp(u32 Temp)
  27. {
  28.         OLED_ShowNum(48,2,Temp/10,2,16);
  29.         OLED_ShowNum(72,2,Temp%10,1,16);
  30. }

  32. void DisplayMQ2(u32 MQ2Val)
  33. {
  34.         OLED_ShowNum(48,4,MQ2Val/10,2,16);
  35.         OLED_ShowNum(72,4,MQ2Val%10,1,16);
  36. }

  38. void LcdDisplay(int temp)          //lcd顯示
  39. {

  41.         float tp;
  42.         if(temp< 0)                                    //當溫度值為負數
  43.           {
  44.                 //因?yàn)樽x取的溫度是實際溫度的補碼，所以減1，再取反求出原碼
  45.                 temp=temp-1;
  46.                 temp=~temp;
  47.                 tp=temp;
  48.                 temp=tp*0.0625*100+0.5;
  49.                 //留兩個小數點就*100，+0.5是四舍五入，因?yàn)镃語言浮點數轉換為整型的時候把小數點
  50.                 //后面的數自動去掉，不管是否大于0.5，而+0.5之后大于0.5的就是進1了，小于0.5的就
  51.                 //算由?.5，還是在小數點后面。

  53.           }
  54.         else
  55.           {
  56.                 tp=temp;//因?yàn)閿?shù)據處理有小數點所以將溫度賦給一個浮點型變量
  57.                 //如果溫度是正的那么，那么正數的原碼就是補碼它本身
  58.                 temp=tp*0.0625*100+0.5;
  59.                 //留兩個小數點就*100，+0.5是四舍五入，因?yàn)镃語言浮點數轉換為整型的時候把小數點
  60.                 //后面的數自動去掉，不管是否大于0.5，而+0.5之后大于0.5的就是進1了，小于0.5的就
  61.                 //算加上0.5，還是在小數點后面。
  62.         }
  63.         system_temp = temp/10;

  65. }




  70. void OLED_MyInit()
  71. {
  72.         OLED_Init();                        //初始化OLED
  73.         OLED_Clear();
  74.         OLED_ShowCHinese(0,0,0);//超
  75.         OLED_ShowCHinese(18,0,1);//可
  76.         OLED_ShowCHinese(36,0,2);//愛
  77.         OLED_ShowCHinese(54,0,3);//的
  78.         OLED_ShowCHinese(72,0,4);//沈
  79.         OLED_ShowCHinese(90,0,5);//萌
  80.         OLED_ShowCHinese(108,0,6);//萌
  81.
  82.         OLED_ShowString(0,2,"Temp:",16);
  83.         OLED_ShowNum(48,2,00,2,16);//21
  84.         OLED_ShowString(64,2,".",16);
  85.         OLED_ShowNum(72,2,0,1,16);//21


  88.         OLED_ShowString(0,4,"Solu:",16);
  89.         OLED_ShowNum(48,4,0,2,16);//21
  90.         OLED_ShowString(64,4,".",16);
  91.         OLED_ShowNum(72,4,0,1,16);//21
  92.         OLED_ShowString(84,4,"%",16);
  93.
  94.         OLED_ShowString(0,6,"KEY1:System Set",16);
  95. }
  96. void layout_switch(u8 layout_static,u8 clear_static)
  97. {
  98.         if(clear_static==1)OLED_Clear();
  99.         switch(layout_static)
  100.         {
  101.                 case 1:
  102.                         OLED_ShowCHinese(0,0,0);//超
  103.                         OLED_ShowCHinese(18,0,1);//可
  104.                         OLED_ShowCHinese(36,0,2);//愛
  105.                         OLED_ShowCHinese(54,0,3);//的
  106.                         OLED_ShowCHinese(72,0,4);//沈
  107.                         OLED_ShowCHinese(90,0,5);//萌
  108.                         OLED_ShowCHinese(108,0,6);//萌
  109.
  110.                         OLED_ShowString(0,2,"Temp:",16);
  111.                         OLED_ShowNum(48,2,21,2,16);//21
  112.                         OLED_ShowString(64,2,".",16);
  113.                         OLED_ShowNum(72,2,0,1,16);//21


  116.                         OLED_ShowString(0,4,"Solu:",16);
  117.                         OLED_ShowNum(48,4,0,2,16);//21
  118.                         OLED_ShowString(64,4,".",16);
  119.                         OLED_ShowNum(72,4,0,1,16);//21
  120.                         OLED_ShowString(84,4,"%",16);
  121.
  122.                         OLED_ShowString(0,6,"KEY1:System Set",16);
  123.                         break;
  124.                 case 2:
  125.                         OLED_ShowCHinese(0,0,0);//超
  126.                         OLED_ShowCHinese(18,0,1);//可
  127.                         OLED_ShowCHinese(36,0,2);//愛
  128.                         OLED_ShowCHinese(54,0,3);//的
  129.                         OLED_ShowCHinese(72,0,4);//沈
  130.                         OLED_ShowCHinese(90,0,5);//萌
  131.                         OLED_ShowCHinese(108,0,6);//萌
  132.
  133.                         OLED_ShowString(0,4,"Temp max set",16);

  135.                         OLED_ShowString(0,6," Max:",16);
  136.                         OLED_ShowNum(48,6,Temp_max/10,2,16);//21
  137.                         OLED_ShowString(64,6,".",16);
  138.                         OLED_ShowNum(72,6,Temp_max%10,1,16);//21
  139.                         break;
  140.                 case 3:
  141.                         OLED_ShowCHinese(0,0,0);//超
  142.                         OLED_ShowCHinese(18,0,1);//可
  143.                         OLED_ShowCHinese(36,0,2);//愛
  144.                         OLED_ShowCHinese(54,0,3);//的
  145.                         OLED_ShowCHinese(72,0,4);//沈
  146.                         OLED_ShowCHinese(90,0,5);//萌
  147.                         OLED_ShowCHinese(108,0,6);//萌
  148.
  149.                         OLED_ShowString(0,4,"Temp min set",16);

  151.                         OLED_ShowString(0,6," Min:",16);
  152.                         OLED_ShowNum(48,6,Temp_min/10,2,16);//21
  153.                         OLED_ShowString(64,6,".",16);
  154.                         OLED_ShowNum(72,6,Temp_min%10,1,16);//21
  155.                         break;
  156.                 case 4:
  157.                         OLED_ShowCHinese(0,0,0);//超
  158.                         OLED_ShowCHinese(18,0,1);//可
  159.                         OLED_ShowCHinese(36,0,2);//愛
  160.                         OLED_ShowCHinese(54,0,3);//的
  161.                         OLED_ShowCHinese(72,0,4);//沈
  162.                         OLED_ShowCHinese(90,0,5);//萌
  163.                         OLED_ShowCHinese(108,0,6);//萌
  164.
  165.                         OLED_ShowString(0,4,"Solu max set",16);

  167.                         OLED_ShowString(0,6," Max:",16);
  168.                         OLED_ShowNum(48,6,Solu_max/10,2,16);//21
  169.                         OLED_ShowString(64,6,".",16);
  170.                         OLED_ShowNum(72,6,Solu_max%10,1,16);//21
  171.                         OLED_ShowString(84,6,"%",16);
  172.                         break;
  173.                 case 5:
  174.                         OLED_ShowCHinese(0,0,0);//超
  175.                         OLED_ShowCHinese(18,0,1);//可
  176.                         OLED_ShowCHinese(36,0,2);//愛
  177.                         OLED_ShowCHinese(54,0,3);//的
  178.                         OLED_ShowCHinese(72,0,4);//沈
  179.                         OLED_ShowCHinese(90,0,5);//萌
  180.                         OLED_ShowCHinese(108,0,6);//萌
  181.
  182.                         OLED_ShowString(0,4,"Solu min set",16);

  184.                         OLED_ShowString(0,6," Min:",16);
  185.                         OLED_ShowNum(48,6,Solu_min/10,2,16);//21
  186.                         OLED_ShowString(64,6,".",16);
  187.                         OLED_ShowNum(72,6,Solu_min%10,1,16);//21
  188.                         OLED_ShowString(84,6,"%",16);
  189.                         break;
  190.                 default:
  191.                         break;
  192.         }
  193. }

  195. int main(void)
  196. {

  198.         u32 MQ2Val;
  199.
  200.         InitADC();                                //初始化ADC
  201.
  202.         OLED_MyInit();
  203.
  204.         while(1)
  205.         {
  206.                 MQ2Val = GetADCResult(0)*100;
  207.                 MQ2Val = MQ2Val/255;
  208.                 MQ2Val = MQ2Val * 10;
  209.                 if(MQ2Val==1000)MQ2Val=990;
  210.
  211.                 LcdDisplay(Ds18b20ReadTemp());
  212.
  213.                 if((system_temp<Temp_min)||(system_temp>Temp_max))
  214.                 {
  215.                         Temp_LED = 0;//報警
  216.                         Beep = 0;
  217.                 }else
  218.                 {
  219.                         Temp_LED = 1;//不報警
  220.                 }
  221.
  222.                 if((MQ2Val<Solu_min)||(MQ2Val>Solu_max))
  223.                 {
  224.                         Solu_LED = 0;//報警
  225.                         Beep = 0;
  226.                 }else
  227.                 {
  228.                         Solu_LED = 1;//不報警
  229.                 }
  230.
  231.                 //如果報警燈都沒亮。
  232.                 if((Solu_LED == 1)&&(Temp_LED == 1))
  233.                 {
  234.                         Beep = 1;
  235.                 }
  236.
  237.
  238.                 if(layout_static == 1)
  239.                 {
  240.                         DisplayMQ2(MQ2Val);
  241.                         DisplayTemp(system_temp);
  242.                 }
  243.                 switch(KeyScan())
  244.                 {
  245.                         case 1://Set
  246.                                 layout_static++;//視圖切換
  247.                                 if(layout_static == 6)
  248.                                 {
  249.                                         layout_static = 1;
  250.                                 }
  251.                                 layout_switch(layout_static,1);
  252.                                 break;
  253.
  254.                         case 2://up
  255.                                 if(layout_static == 2)
  256.                                 {
  257.                                         if(Temp_max!=990)//不超過99℃
  258.                                         Temp_max=Temp_max+10;
  259.                                 }else if(layout_static == 3)
  260.                                 {
  261.                                         if(Temp_min<Temp_max-10)//不超過最大值減1，保持區間
  262.                                         Temp_min=Temp_min+10;
  263.                                 }else if(layout_static == 4)
  264.                                 {
  265.                                         if(Solu_max!=990)//不超過99℃
  266.                                         Solu_max=Solu_max+10;
  267.                                 }else if(layout_static == 5)
  268.                                 {
  269.                                         if(Solu_min<Solu_max-10)//不超過最大值減1，保持區間
  270.                                         Solu_min=Solu_min+10;
  271.                                 }
  272.                                 layout_switch(layout_static,0);
  273.                                 break;
  274.
  275.                         case 3://down
  276.                                 if(layout_static == 2)
  277.                                 {
  278.                                         if(Temp_max>Temp_min+10)
  279.                                         Temp_max=Temp_max-10;
  280.                                 }else if(layout_static == 3)
  281.                                 {
  282.                                         if(Temp_min!=10)
  283.                                         Temp_min=Temp_min-10;
  284.                                 }else if(layout_static == 4)
  285.                                 {
  286.                                         if(Solu_max>Solu_min+10)
  287.                                         Solu_max=Solu_max-10;
  288.                                 }else if(layout_static == 5)
  289.                                 {
  290.                                         if(Solu_min!=10)
  291.                                         Solu_min=Solu_min-10;
  292.                                 }
  293.                                 layout_switch(layout_static,0);
  294.                                 break;
  295.
  296.                         default:
  297.                                 break;
  298.                 }

  300.         }

  302. }
復制代碼


Keil代碼和原理圖2個文件下載:
01.7z (140.65 KB, 下載次數: 21)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 日韩精品一区二区三区中文在线 | 久久久免费少妇高潮毛片 | 亚洲视频在线观看一区二区三区 | 国产精品美女久久久 | 黑人巨大精品欧美一区二区一视频 | 久久久91 | 天天艹 | 天堂在线91| 在线中文视频 | 中文字幕成人av | 免费一区| 欧美国产日韩一区二区三区 | 伊人91在线 | 97免费在线观看视频 | 日韩久久精品视频 | 日韩视频免费 | 精品乱码久久久久 | 久久久九九 | 99国产精品久久久久久久 | 一级国产精品一级国产精品片 | 久久久久九九九九 | 亚洲网址在线观看 | 精品国产久 | 午夜精品久久久久久久星辰影院 | 日韩资源 | 成人激情视频免费观看 | 日韩中文字幕一区二区 | 亚洲国产精品久久久 | 国产精品成人一区二区三区夜夜夜 | 国产精品久久久久久网站 | 精品国产免费人成在线观看 | 黄a网站| 在线日韩 | 国产三区视频在线观看 | 天天夜干 | 欧美一级艳情片免费观看 | 国产美女h视频 | 日韩精品在线播放 | 欧美男人天堂 | 久久久久国产精品人 | 成人免费网站视频 |
